модель 2002 года
- Модель ZR500
- Код модели ZR 440 SNO PRO (S2002ZRBPRUSG)

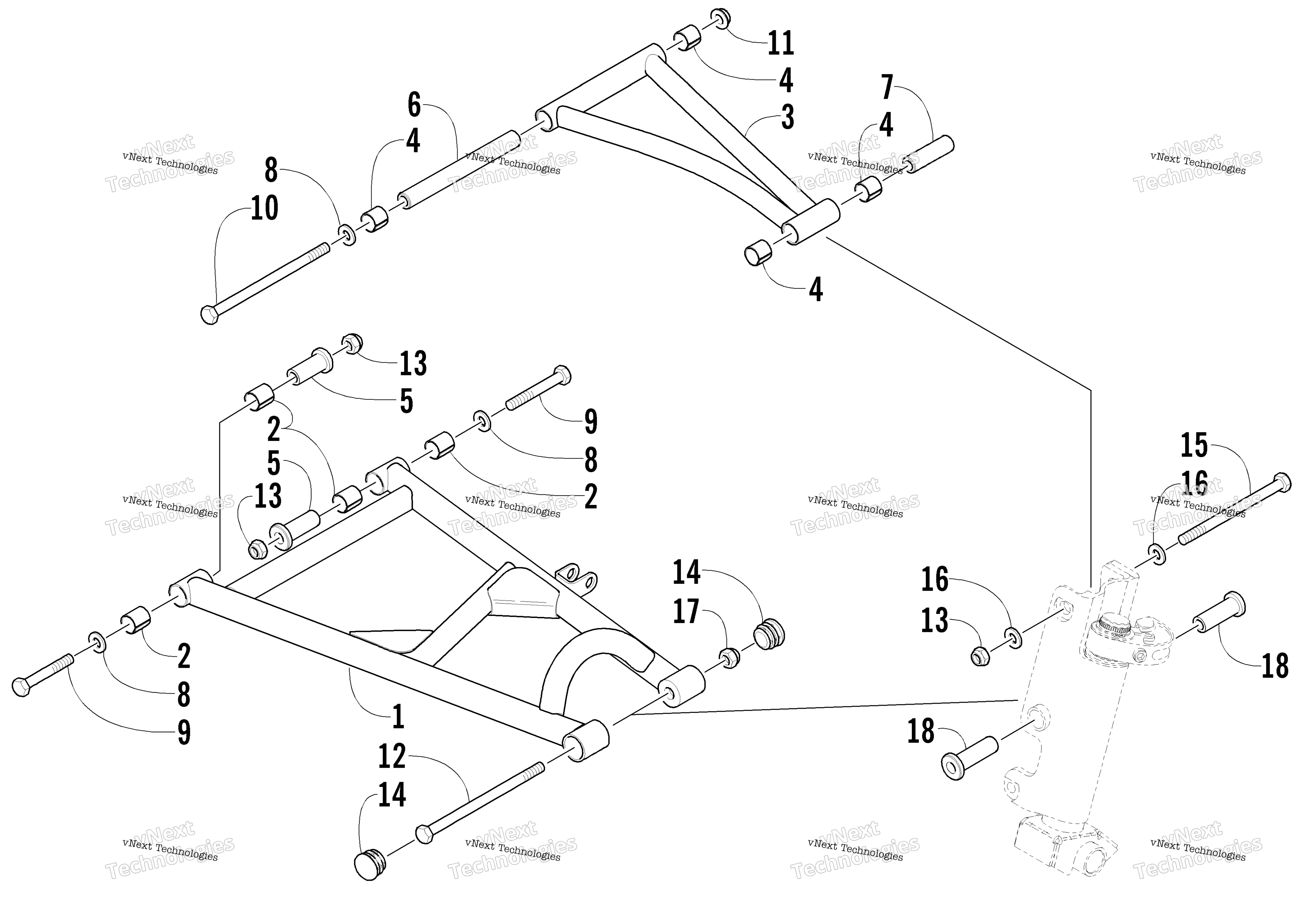

Схема узла рычага подвески для ZR 440 SNO PRO (S2002ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Lower - Left (inc. 2) art. 0703-915
По запросу
1
Arm, Lower - Right (inc. 2) art. 0703-914
По запросу
2
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 8 шт.
Подписаться
3
Рычаг верхний Arctic Cat art. 1703-094
По запросу
4
Втулка Arctic Cat art. 0603-083
По запросу
5
Axle, Inner - Lower Arm art. 1603-566
По запросу
6
Axle, Inner - Upper Arm art. 1603-563
По запросу
7
Tube, Axle art. 0603-864
По запросу
8
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 6 шт.
9
Screw, Cap art. 8002-230
По запросу
10
Болт верхнего рычага Arctic Cat art. 0623-952
По запросу
11
Гайка Arctic Cat art. 0623-661
от 221 ₽
12
Screw, Cap art. 1623-009
от 3 600 ₽
13
Гайка art. 8040-486
По запросу
14
Cap art. 0623-831
По запросу
15
Screw, Cap art. 8013-233
По запросу
16
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
17
Nut, Lock art. 8040-546
от 3 600 ₽
18
Втулка рычага Arctic Cat art. 1603-616
от 935 ₽
Другие схемы модели
Узел рычага подвески
