модель 2002 года
- Модель ZR500
- Код модели ZR 440 SNO PRO (S2002ZRBPRUSG)

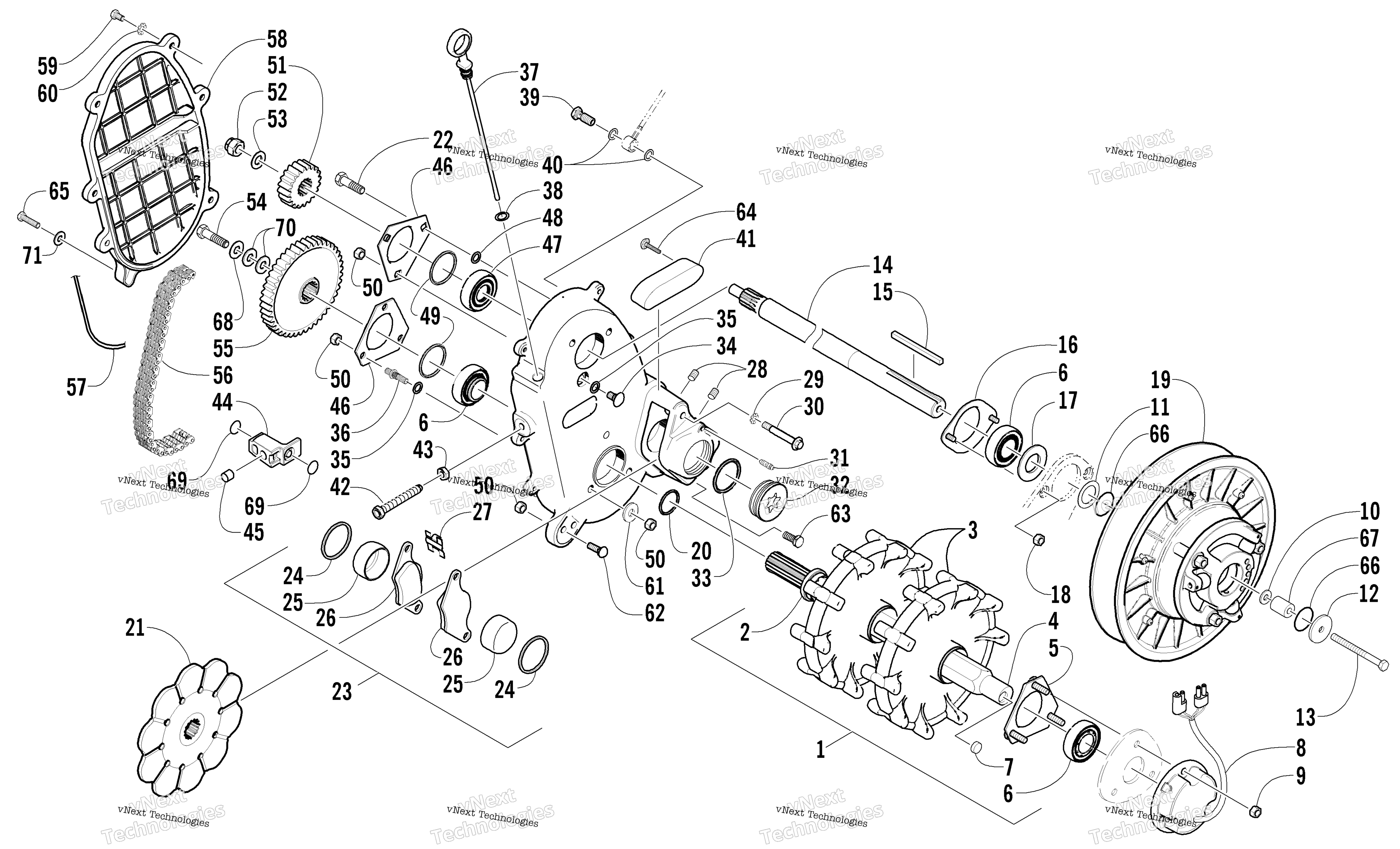

Схема трансмиссии Shafts, Brake, And Dropcase Assemblies для ZR 440 SNO PRO (S2002ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
TRACK DRIVE/MAGNET-ASSY (inc. 2-5, one No. 6, and 7) art. 0728-066
По запросу
2
Collar, Hub - Brake Disc art. 1602-114
По запросу
3
Sprocket, Drive art. 1602-247
По запросу
4
Driveshaft art. 1602-240
По запросу
5
Plate, Flange art. 0702-412
По запросу
6
Bearing, 1 in. w/o Lock Collar art. 1602-233
от 2 114 ₽
7
Магнит датчика скорости Arctic Cat art. 0630-167
По запросу
8
Regulator, Voltage art. 0630-156
По запросу
9
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
10
Шайба Arctic Cat art. 0123-053
от 326 ₽
11
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
12
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
13
Screw, Cap art. 8002-139
По запросу
14
Shaft, Driven art. 0702-437
По запросу
15
Key art. 0101-076
По запросу
16
Flange, Bearing art. 0702-428
По запросу
17
Spacer art. 1602-286
По запросу
18
Nut, Lock art. 8041-366
По запросу
19
Clutch, Driven art. 0726-140
По запросу
20
O-Ring art. 1602-199
По запросу
21
DISK,BRAKE-RADIAL GROOVES art. 1602-325
По запросу
22
SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y art. 8002-135
По запросу
23
Dropcase/Brake Caliper w/Studs Assembly (inc. 24-36 and 48) art. 0702-445
По запросу
24
O-Ring art. 1602-276
По запросу
25
Piston art. 1602-281
По запросу
26
PAD,BRAKE-WELLMAN art. 1602-327
По запросу
27
Spring art. 1602-228
По запросу
28
Plug art. 0402-589
По запросу
29
Washer, Lock - External Tooth art. 1602-280
По запросу
30
Screw, Cap art. 1602-279
По запросу
31
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
32
Plug, Caliper art. 1602-229
По запросу
33
Seal, O-Ring art. 1602-278
По запросу
34
Болт Arctic Cat art. 0123-523
от 578 ₽
35
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
36
Stud, Ribbed art. 1623-021
По запросу
37
Stick, Oil Level (inc. 38) art. 0702-413
По запросу
38
O-Ring, Oil Level Stick art. 1602-212
По запросу
39
BOLT,BANJO FITTING art. 0423-392
По запросу
40
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
41
Guard, Caliper art. 1602-285
По запросу
42
Screw, Chain Roller art. 0602-638
По запросу
43
Гайка Arctic Cat art. 0123-150
от 116 ₽
44
Adjuster, Chain art. 1602-224
По запросу
45
Bumper, Chain Adjuster art. 1602-283
По запросу
46
Plate, Flange art. 0602-932
По запросу
47
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
48
O-Ring art. 1602-322
По запросу
49
Уплотнительное кольцо Arctic Cat art. 0107-003
от 168 ₽
50
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
51
Sprocket, 19T art. 1602-150
По запросу
52
Гайка Arctic Cat art. 0623-465
от 987 ₽
53
Washer, Spring art. 0623-231
По запросу
54
Болт art. 8002-224
По запросу
55
Sprocket - 44T art. 1602-245
По запросу
56
Chain - 74P art. 1602-037
По запросу
57
Seal, Dropcase Cover art. 1602-328
По запросу
58
Cover, Dropcase art. 1602-171
По запросу
59
Screw, Cap art. 8002-039
По запросу
60
Washer, Lock art. 8053-212
По запросу
61
Шайба Arctic Cat art. 8050-247
По запросу
62
Bolt, Carriage art. 8011-132
По запросу
63
Болт Arctic Cat art. 8002-130
По запросу
64
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
65
Screw, Cap art. 8002-049
По запросу
66
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
67
Shaft, Stub art. 0648-042
По запросу
68
Washer, Spring art. 1623-038
По запросу
69
O-Ring art. 1602-249
По запросу
70
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
71
Washer art. 8050-222
По запросу
