модель 2002 года
- Модель ZR500
- Код модели ZR 440 SNO PRO (S2002ZRBPRUSG)

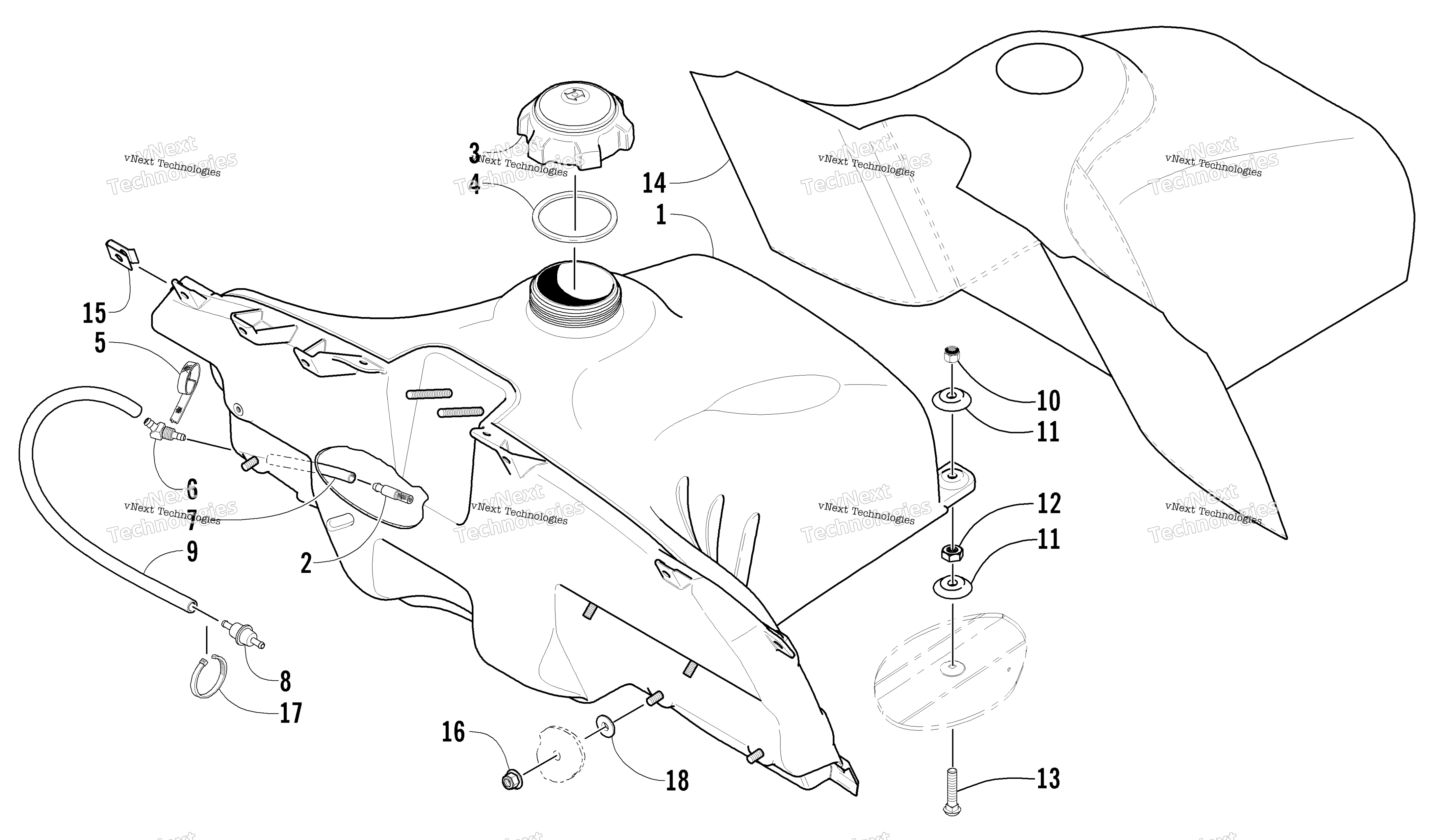

Схема топливный бак и крышки для ZR 440 SNO PRO (S2002ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
TANK,GAS-S/P ASSY (inc. 2-7) art. 0770-643
По запросу
2
Strainer, Gas Tank art. 0510-358
По запросу
3
Cap, Gas Tank (inc. 4) art. 1670-289
По запросу
4
Gasket, Gas Tank Cap art. 1670-228
По запросу
5
Tape, Teflon art. 0670-289
По запросу
6
Outlet, Tank art. 1670-321
По запросу
7
Hose, Gas Line - 25’ art. 0610-008
По запросу
7
Hose, Gas - 100 ft art. 0610-017
По запросу
8
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
9
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
9
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
10
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
11
Washer, Cup art. 0123-765
По запросу
12
Nut, Lock art. 8041-366
По запросу
13
Bolt, Carriage art. 8011-041
По запросу
14
Cover, Gas Tank art. 1706-934
По запросу
15
U-Nut art. 0623-427
По запросу
16
Nut, Lock art. 1623-066
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
18
Washer art. 1623-071
По запросу
