модель 2002 года
- Модель ZR500
- Код модели ZR 440 SNO PRO (S2002ZRBPRUSG)

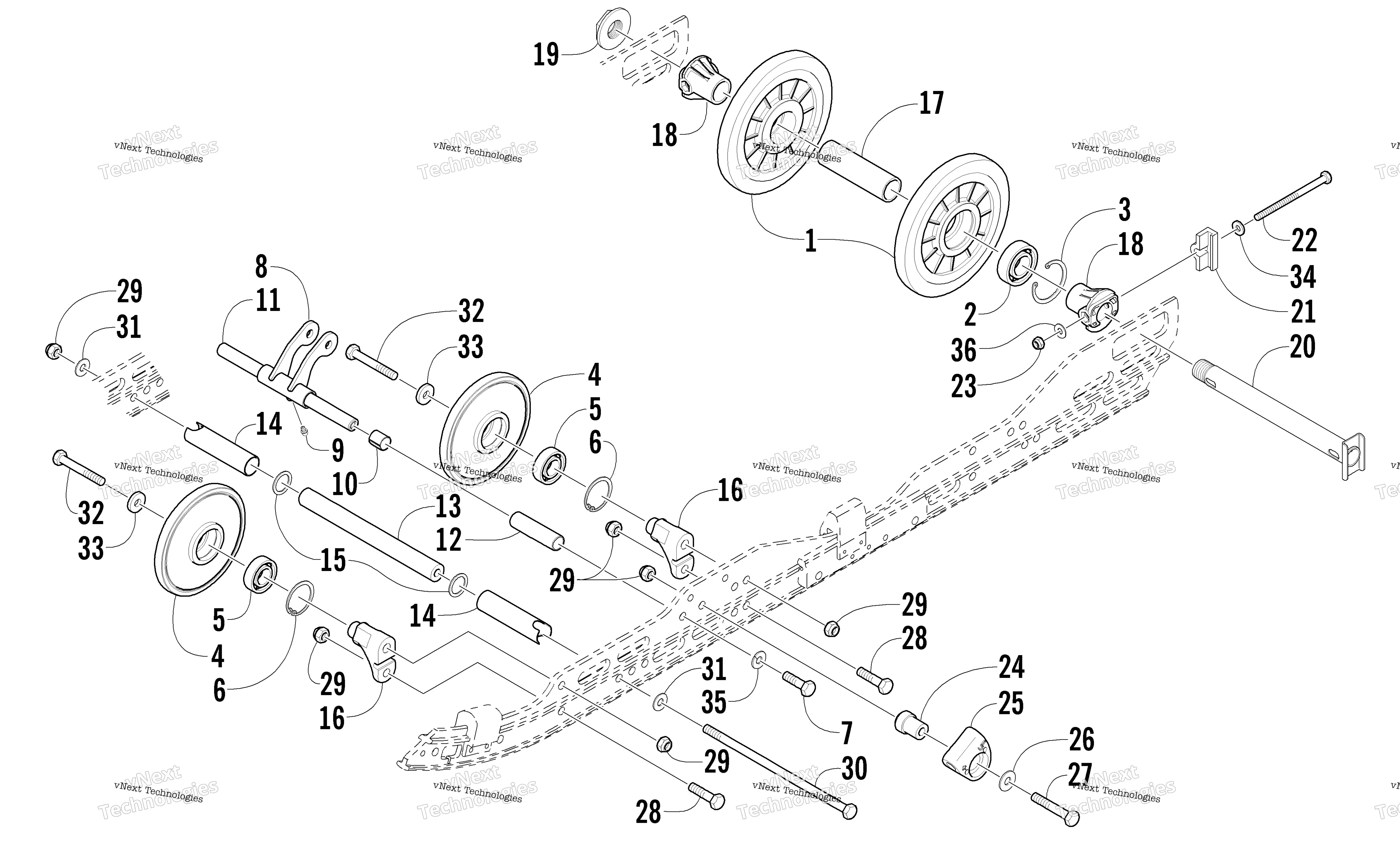

Схема Idler колесо узла для ZR 440 SNO PRO (S2002ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Wheel, Idler (inc. 2-3) art. 2604-117
По запросу
2
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
3
Ring, Retaining art. 0123-798
По запросу
4
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
5
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
6
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
7
Screw, Cap art. 8002-225
По запросу
8
Pivot, Shock (inc. 9-10) art. 0704-772
По запросу
9
Fitting, Grease art. 9916-963
По запросу
10
Втулка Arctic Cat art. 0603-083
По запросу
11
Axle, Inner art. 0604-930
По запросу
12
Spacer art. 2604-109
По запросу
13
Ось рычага подвески Arctic Cat art. 1604-792
от 13 545 ₽
14
Spacer, Shock - Front Arm art. 1604-793
По запросу
15
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
16
Кронштейн крепления ролика гусеницы Arctic Cat art. 2604-579
от 5 208 ₽
17
Spacer art. 2604-115
По запросу
18
Bushing, Adjuster art. 4604-087
По запросу
19
Nut art. 1623-054
По запросу
20
Axle, Rear art. 2604-113
По запросу
21
Adjuster, Track art. 2604-116
По запросу
22
Screw, Cap art. 1623-034
По запросу
23
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
24
Block, Slide art. 0604-912
По запросу
25
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
26
Washer art. 8050-282
По запросу
27
Screw, Cap art. 8002-228
По запросу
28
Болт art. 8002-224
По запросу
29
Гайка art. 8040-486
По запросу
30
Screw, Cap art. 0623-907
По запросу
31
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
32
Болт art. 8002-232
По запросу
33
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 4 шт.
34
Washer, Spring art. 0623-987
По запросу
35
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
36
Washer art. 0623-140
По запросу
