модель 2002 года
- Модель ZR500
- Код модели ZR 440 SNO PRO (S2002ZRBPRUSG)

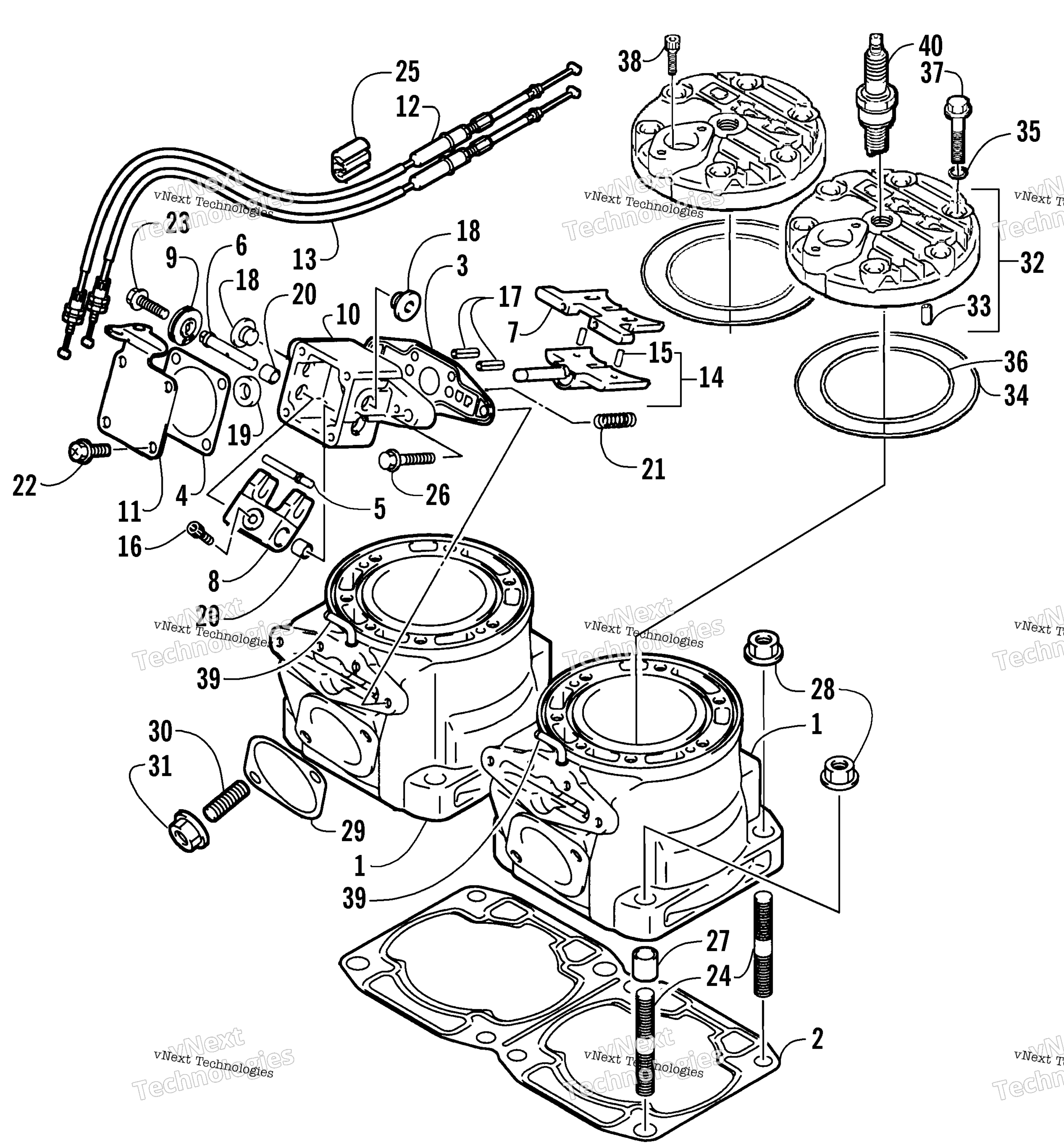

Схема цилиндра And Head Assembly для ZR 440 SNO PRO (S2002ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ’02 440 SNO PRO art. 3006-327
По запросу
2
Gasket, Cylinder art. 3006-423
от 5 350 ₽
3
Gasket, Exhaust Valve art. 3006-329
от 1 186 ₽
Аналог
Комплект прокладок выхлопного клапана Sledex для Arctic Cat
art. 09-719103
1 186 ₽
Требуется 2 шт.
4
Gasket, Exhaust Valve Cover art. 3006-330
По запросу
5
Pin, Exhaust Valve art. 3006-331
По запросу
6
Shaft, Exhaust Valve art. 3006-332
По запросу
7
Valve, Exhaust - Middle art. 3006-333
По запросу
8
Arm, Exhaust Valve art. 3006-334
По запросу
9
Pulley, Exhaust Valve Shaft art. 3006-335
По запросу
10
Case, Exhaust Valve art. 3006-337
По запросу
11
Cover, Exhaust Valve art. 3006-338
По запросу
12
Cable, Exhaust Valve - Upper Right art. 3006-339
По запросу
13
Cable, Exhaust Valve - Left and Lower Right art. 3006-340
По запросу
14
Valve, Exhaust - Lower (inc. 15) art. 3006-341
По запросу
15
MM (DOWEL) art. 3423-114
По запросу
16
Bolt art. 3006-320
По запросу
17
Pin, Dowel art. 3006-321
По запросу
18
PLUG, ROUND-HEAD art. 3423-452
По запросу
19
Seal, Oil art. 3006-322
от 1 186 ₽
Аналог
Комплект прокладок выхлопного клапана Sledex для Arctic Cat
art. 09-719103
1 186 ₽
Требуется 2 шт.
20
Bushing art. 3006-323
По запросу
21
Spring art. 3006-325
По запросу
22
Bolt, Governor Spring Hook art. 0693-324
По запросу
23
Screw, Cap art. 3004-988
По запросу
24
Tube, Vacuum art. 3005-596
По запросу
25
Clamp, Exhaust Valve Cable art. 3005-808
По запросу
26
Bolt art. 3007-380
По запросу
27
Втулка - направляющая цилиндра Arctic Cat art. 3004-975
По запросу
28
Nut art. 3007-391
По запросу
29
Прокладка выпускного коллектора Arctic Cat art. 3003-503
от 371 ₽
Аналог
5 110 ₽
Требуется 2 шт.
30
Bolt, Stud art. 3007-415
По запросу
31
Nut art. 3007-390
По запросу
32
Head, Cylinder (inc. 33) art. 3006-326
По запросу
33
Pin, Dowel art. 3006-321
По запросу
34
Уплотнительное кольцо Arctic Cat art. 3003-226
от 1 292 ₽
35
Уплотнительное кольцо болта art. 3003-227
от 5 110 ₽
Аналог
5 110 ₽
Требуется 12 шт.
36
Уплотнительное кольцо Arctic Cat art. 3003-224
от 1 292 ₽
37
Bolt art. 3007-460
По запросу
38
Screw, Cap art. 3004-475
По запросу
39
FITTING,90 ELBOW-3/16 BARB X .220 ID art. 2670-203
По запросу
40
Plug, Spark (BR9EYA) art. 0217-709
от 690 ₽
