модель 2002 года
- Модель ZR500
- Код модели ZR 440 SNO PRO (S2002ZRBPRUSG)

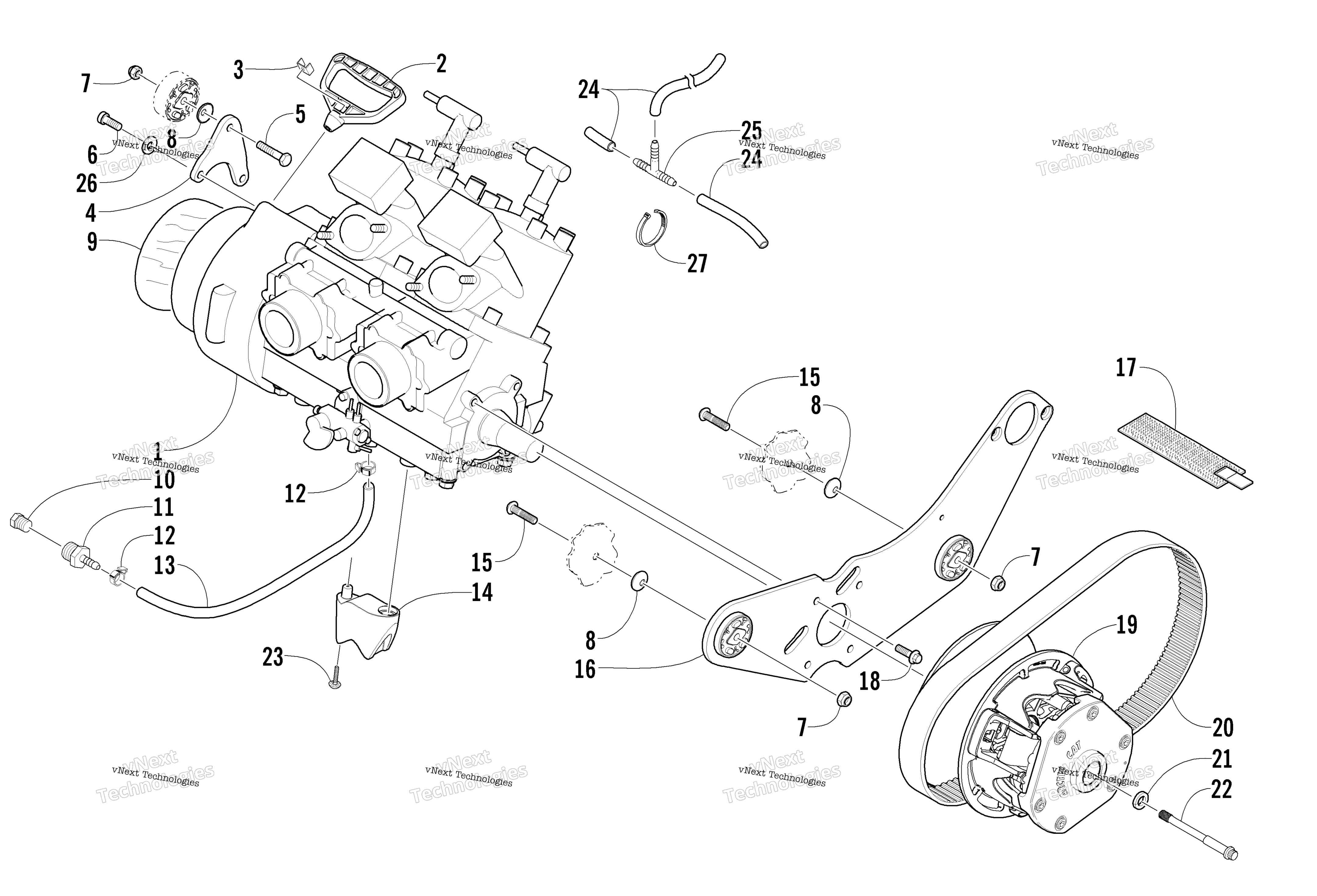

Схема двигателя And Related Parts для ZR 440 SNO PRO (S2002ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AW44L1 art. 0662-306
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Bracket, Engine Mounting - Right art. 0608-362
По запросу
5
Screw, Cap art. 8002-136
По запросу
6
Screw, Cap art. 8005-581
По запросу
7
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
8
Washer, Spring art. 0623-987
По запросу
9
Foil, Protective art. 1670-328
По запросу
10
Plug, Gas Tank art. 0670-243
По запросу
11
Adapter, Fitting art. 0623-801
По запросу
12
Clamp, Hose art. 0124-045
По запросу
13
Hose, Impulse - 25’ art. 0610-007
По запросу
14
Snubber, Bottom Out art. 0608-380
По запросу
15
Bolt, Carriage (Press-Fit) art. 1623-020
По запросу
16
Bracket, Engine Mounting - Assembly - Left art. 0708-429
По запросу
17
RETAINER, DRIVE BELT-VELCRO art. 0707-582
По запросу
18
Болт Arctic Cat art. 8408-820
от 110 ₽
19
CLUTCH,DRIVE-UNCAL-8.0" 30MM/D/NFP/440SP art. 0746-422
По запросу
20
Belt, Drive art. 0627-010
По запросу
21
Washer, High Collar art. 0623-210
По запросу
22
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
23
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
24
Hose - 25 ft. art. 0610-513
По запросу
25
T-Fitting art. 1612-620
По запросу
26
Шайба Arctic Cat art. 8050-242
По запросу
27
Tie, Cable - 4 in. art. 0123-811
По запросу
