модель 2002 года
- Модель ZR500
- Код модели ZR 440 SNO PRO (S2002ZRBPRUSG)

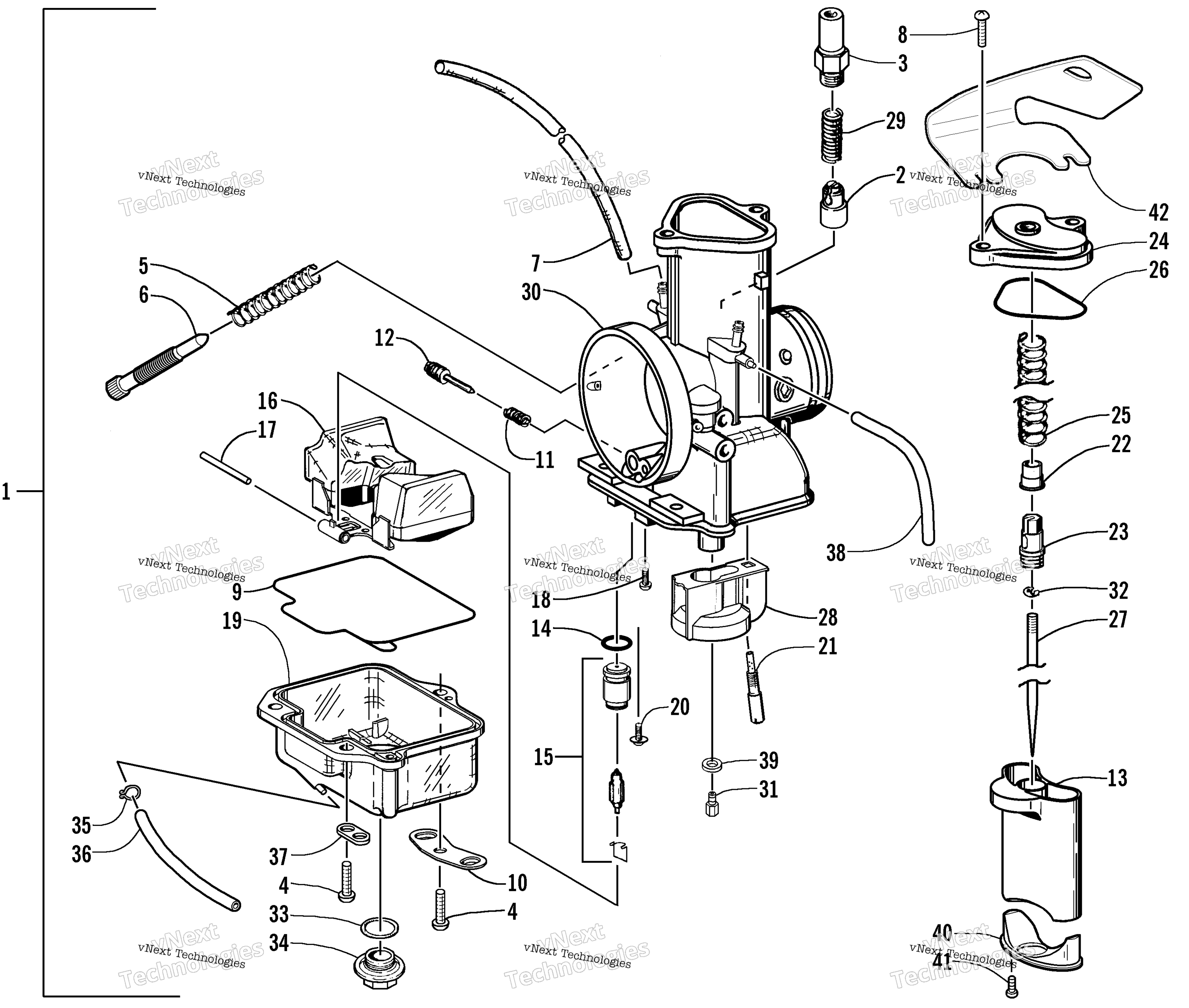

Схема карбюратора для ZR 440 SNO PRO (S2002ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Carburetor Assembly art. 1670-268
По запросу
1
Carburetor Assembly (inc. 2-41) art. 1670-268
По запросу
2
Plunger, Starter art. 6505-035
По запросу
3
Cap, Starter Plunger art. 6505-188
По запросу
4
Screw art. 6505-980
По запросу
5
Spring, Idle Speed Screw art. 6505-981
По запросу
6
Screw, Idle Speed art. 6505-982
По запросу
7
Hose, Vent art. 6505-983
По запросу
8
Screw, Machine art. 6505-984
По запросу
9
Gasket, Float Chamber Assembly art. 6506-015
По запросу
10
Plate art. 6505-986
По запросу
11
Spring, Idle Air Screw art. 6505-987
По запросу
12
Screw, Idle Air art. 6505-988
По запросу
13
Valve, Throttle 4.5 Optional art. 6505-991
По запросу
13
VALVE, PISTON-4.0 Optional art. 6505-990
По запросу
13
Valve, Throttle 3.0 Optional art. 6506-172
По запросу
14
O-Ring art. 6505-875
По запросу
15
Valve, Needle 1.5 - Assembly art. 6506-255
По запросу
16
Chamber, Float - Assembly art. 6505-994
По запросу
17
Pin, Float art. 6505-995
По запросу
18
SCREW art. 6505-996
По запросу
19
Body, Float - Assembly art. 6506-256
По запросу
20
Screw, Machine art. 6505-998
По запросу
21
Pilot Jet 25 Optional art. 6506-003
По запросу
21
Pilot Jet 22.5 art. 6506-002
По запросу
21
Pilot Jet 17.5 Optional art. 6505-999
По запросу
21
Pilot Jet 20 Optional art. 6506-001
По запросу
21
Pilot Jet 30 Optional art. 6506-005
По запросу
21
Pilot Jet 27.5 Optional art. 6506-004
По запросу
22
Ring art. 6506-006
По запросу
23
Holder, Guide art. 6506-007
По запросу
24
Cap, Top art. 6506-008
По запросу
25
Spring art. 6506-009
По запросу
26
Gasket art. 6506-018
По запросу
27
Jet Needle 56** Optional art. 6506-013
По запросу
27
Jet Needle 55** Optional art. 6506-012
По запросу
27
Jet Needle 54** Optional art. 6506-011
По запросу
27
Jet Needle 6FM5-60 art. 6506-293
По запросу
28
Holder, Guide art. 6506-014
По запросу
29
Spring, Starter Plunger art. 6505-033
По запросу
31
Main Jet 290 Optional art. 6505-123
По запросу
32
E-Clip art. 6505-628
По запросу
33
O-Ring, Drain Plug art. 6505-243
По запросу
34
Plug, Drain art. 6506-254
По запросу
35
Clamp, Hose art. 6506-251
По запросу
36
Hose art. 6506-252
По запросу
37
Plate, Hose art. 6505-094
По запросу
38
Hose, Vent art. 6506-253
По запросу
39
Washer art. 6506-091
По запросу
40
Venturi art. 6506-303
По запросу
41
Screw art. 6505-985
По запросу
42
Shield, Heat art. 1670-463
По запросу
