модель 2002 года
- Модель ZR500
- Код модели ZR 440 SNO PRO (S2002ZRBPRUSG)

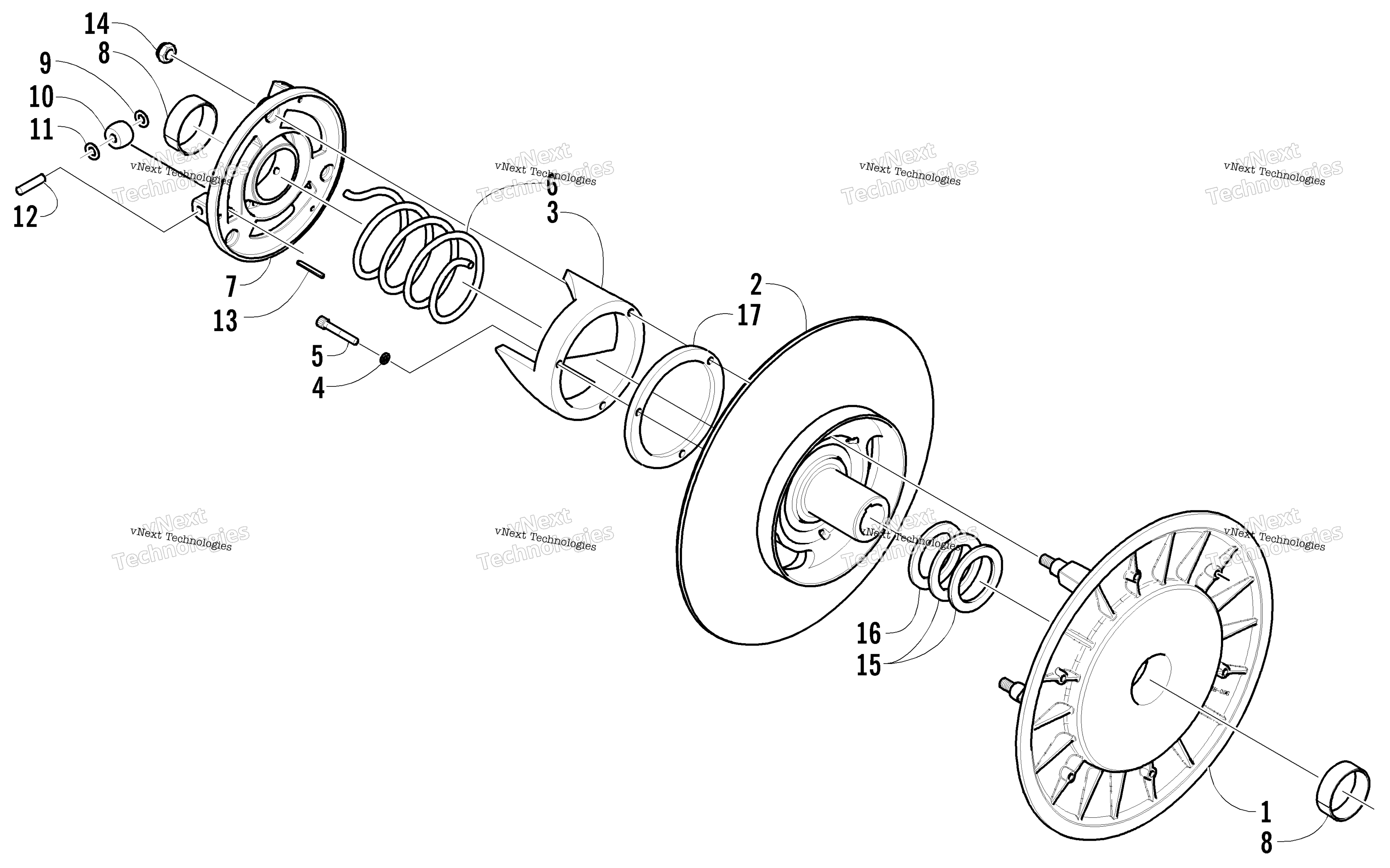

Схема ведомого Clutch для ZR 440 SNO PRO (S2002ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Clutch, Driven art. 0726-140
По запросу
1
Sheave, Movable (inc. one No. 8) art. 0748-023
По запросу
2
Sheave, Stationary art. 0748-588
По запросу
3
Bracket, Torque - 55°/52° art. 0648-130
По запросу
4
Washer, Lock art. 8051-152
По запросу
5
Screw, Socket Head art. 8005-404
По запросу
6
Spring, Driven Clutch - Cat Green art. 0748-025
По запросу
7
Plate, Roller - Assembly (inc. one No. 8 and 9-13) art. 0748-589
По запросу
8
Втулка ведомого вариатора Arctic Cat art. 0648-009
от 10 602 ₽
9
Washer, Spring art. 0648-431
По запросу
10
Ролер ведомого вариатора Arctic Cat art. 0648-079
от 684 ₽
Аналог
684 ₽
Требуется 3 шт.
11
Washer, Thrust - Cam Roller art. 0648-082
По запросу
12
Палец ролика ведомого вариатора Arctic Cat art. 0648-097
от 987 ₽
13
Шплинт Arctic Cat art. 8070-224
По запросу
14
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
15
Шайба 1.51X2.10X.060 Arctic Cat art. 0148-199
По запросу
15
Шайба art. 0148-198
По запросу
16
Washer, Thrust - 0.010 in. art. 0623-852
По запросу
17
Spacer art. 0148-237
По запросу
