модель 2002 года
- Модель ZR500
- Код модели ZR 440 SNO PRO (S2002ZRBPRUSG)

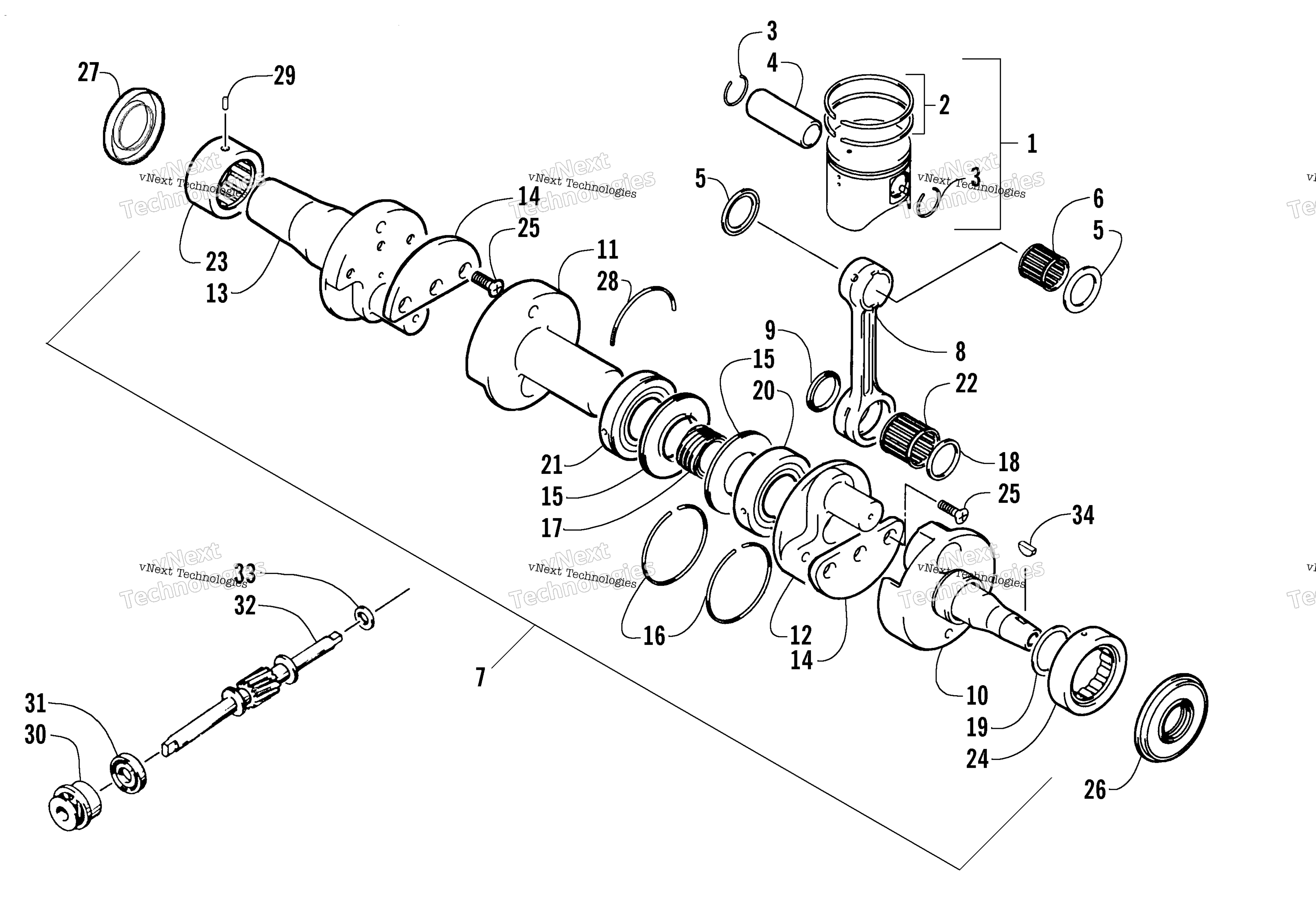

Схема узла поршня и коленвала для ZR 440 SNO PRO (S2002ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Piston Set (inc. 2-3) art. 3006-618
По запросу
2
Ring Set, Piston art. 3005-838
По запросу
3
Кольцо стопорное поршневого пальца Arctic Cat art. 3003-537
от 368 ₽
4
Pin, Piston art. 3005-363
По запросу
5
Шайба 18 мм Arctic Cat art. 3004-780
от 1 596 ₽
6
BEARING,PISTON PIN,ROLLER,M18X23X22 art. 3003-107
от 585 ₽
Аналог
585 ₽
Требуется 2 шт.
7
Crankshaft Assembly (inc. 8-25) art. 3006-614
По запросу
8
Connecting Rod art. 3006-344
По запросу
9
Washer art. 3005-494
По запросу
10
Crankshaft - Right art. 3006-346
По запросу
11
Crankshaft - Middle art. 3006-347
По запросу
12
Wheel, Crankshaft art. 3006-348
По запросу
13
Crankshaft - Left-Hand art. 3007-616
По запросу
14
Balancer, Crankshaft art. 3005-500
По запросу
15
Race, Middle Crank Seal art. 3005-597
По запросу
16
Кольцо коленвала Arctic Cat art. 3005-508
По запросу
17
Gear, Oil Pump Drive art. 3006-353
По запросу
18
Washer art. 3005-502
По запросу
19
Shim art. 3005-603
По запросу
20
Bearing art. 3005-503
По запросу
21
Bearing art. 3005-504
По запросу
22
Bearing art. 3005-505
По запросу
23
Подшипник коленвала левый 40 x 64 x 30 Arctic Cat art. 3003-805
По запросу
24
Bearing art. 3005-507
По запросу
25
Screw art. 3007-440
По запросу
26
Сальник коленвала Arctic Cat art. 3008-525
от 5 231 ₽
27
Сальник коленвала Arctic Cat art. 0930-051
от 3 150 ₽
28
C-Ring art. 3003-359
По запросу
29
Pin, Alignment art. 3003-658
По запросу
30
Seal, Mechanical Water Pump art. 3005-909
По запросу
31
Сальник помпы Arctic Cat art. 3007-431
от 136 ₽
Аналог
5 110 ₽
Требуется 1 шт.
32
Gear, Driven art. 3006-354
По запросу
33
Shim, Oil Pump Shaft art. 3005-049
По запросу
34
Key art. 3010-070
По запросу
