модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)

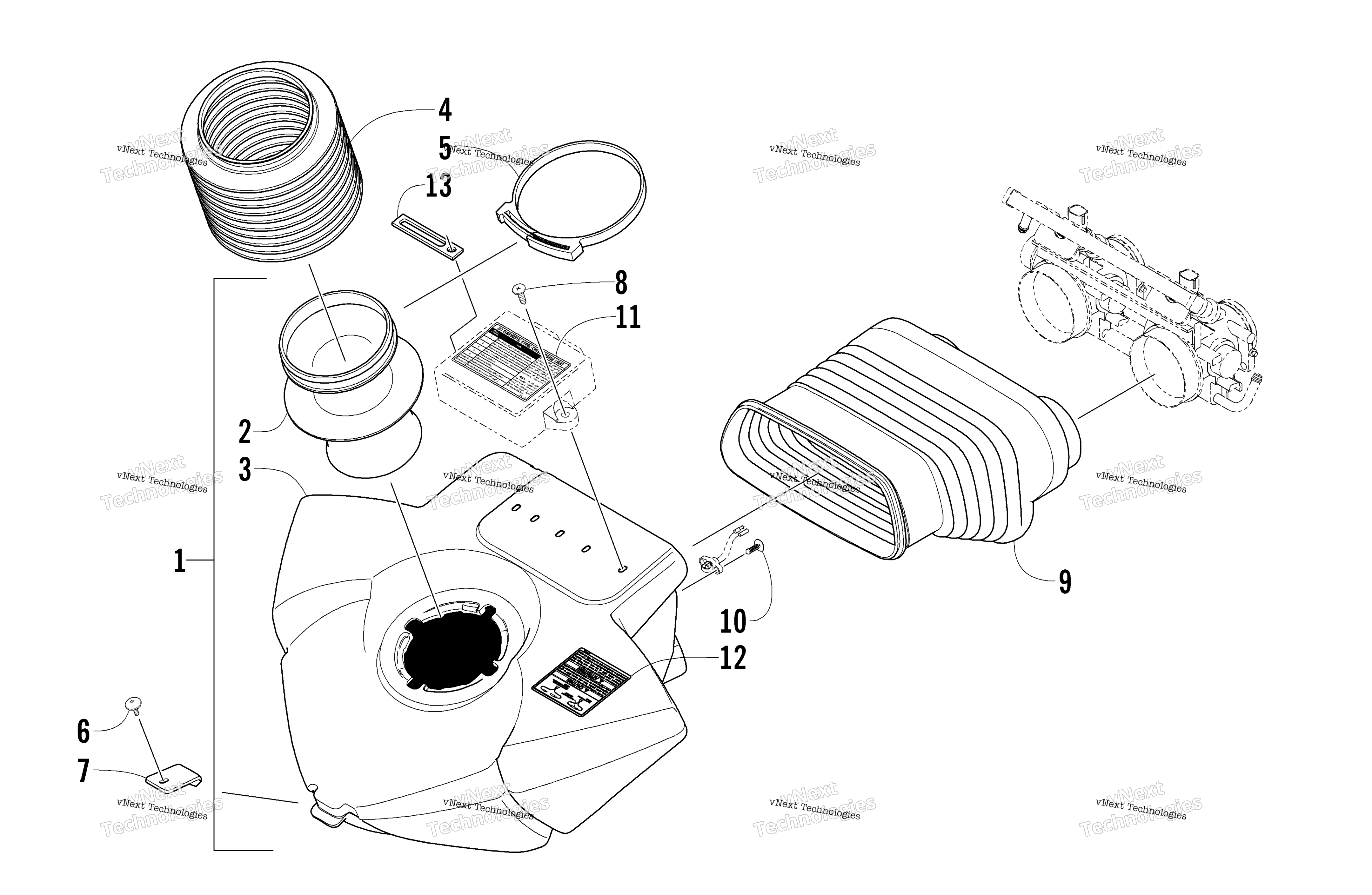

Схема Воздушный Silencer узла для FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air-EFI-Assy (inc. 2-3) art. 0770-719
По запросу
2
Intake, Air art. 1670-473
По запросу
3
Silencer, Air art. 1670-754
По запросу
4
Connector, Intake art. 1670-514
По запросу
5
Clamp, Intake Connector art. 1623-132
По запросу
6
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
7
Hold-Down, Air Silencer art. 3606-146
По запросу
8
Screw, Self-Tapping art. 1623-204
По запросу
9
Boot, Air Silencer art. 1670-584
По запросу
10
Clip, Retaining art. 0623-165
По запросу
11
Decal, ECU art. 5611-619
По запросу
12
Decal, Fuel Designation art. 3611-403
По запросу
13
Зажим Arctic Cat art. 1623-984
По запросу
