модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)

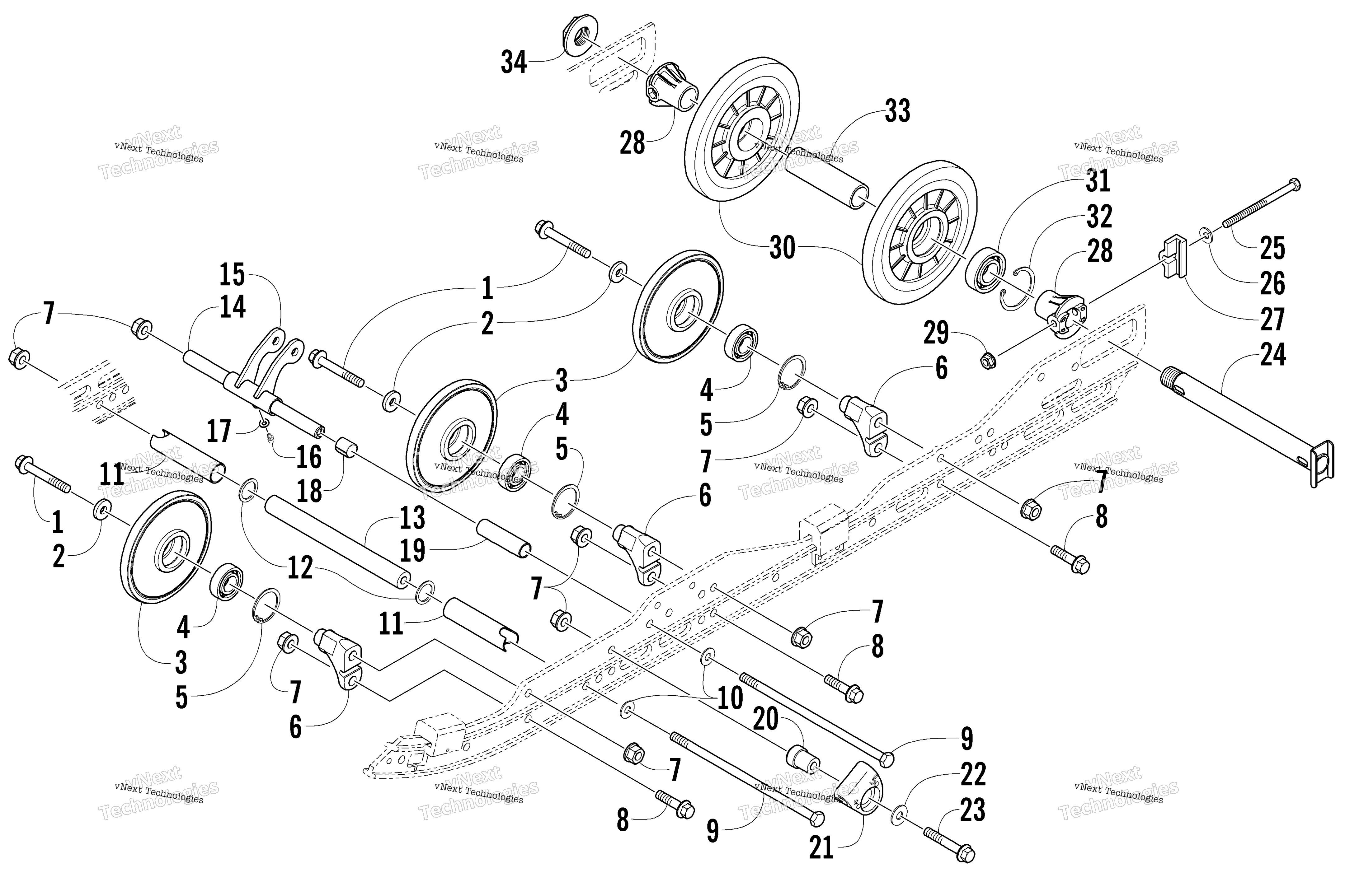

Схема Idler колесо узла для FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт art. 8002-232
По запросу
2
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 6 шт.
3
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Кронштейн крепления ролика гусеницы Arctic Cat art. 2604-579
от 5 208 ₽
7
Гайка Arctic Cat art. 8048-486
По запросу
8
Screw, Cap art. 8020-224
По запросу
9
Screw, Cap art. 1623-037
По запросу
10
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
11
Spacer, Shock - Front Arm art. 1604-793
По запросу
12
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
13
Ось рычага подвески Arctic Cat art. 1604-792
от 13 545 ₽
14
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
15
Pivot, Rear Shock (inc. 16-18) art. 0704-994
По запросу
16
Фиттинг art. 1623-010
По запросу
17
WASHER- GREASE FITTING art. 1623-011
По запросу
18
Втулка Arctic Cat art. 0603-083
По запросу
19
Spacer art. 2604-109
По запросу
20
Block, Slide art. 2604-378
По запросу
21
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
22
Washer art. 8050-282
По запросу
23
Screw, Cap art. 8020-229
По запросу
24
Axle, Rear art. 0704-884
По запросу
25
Screw, Cap art. 1623-034
По запросу
26
Washer, Spring art. 0623-987
По запросу
27
Adjuster, Track art. 2604-116
По запросу
28
Bushing, Adjuster art. 4604-087
По запросу
29
Nut, Lock art. 8048-426
По запросу
30
Wheel, Idler (inc. 31-32) art. 2604-117
По запросу
31
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
32
Ring, Retaining art. 0123-798
По запросу
33
Spacer art. 2604-115
По запросу
34
Nut art. 1623-054
По запросу
