модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)

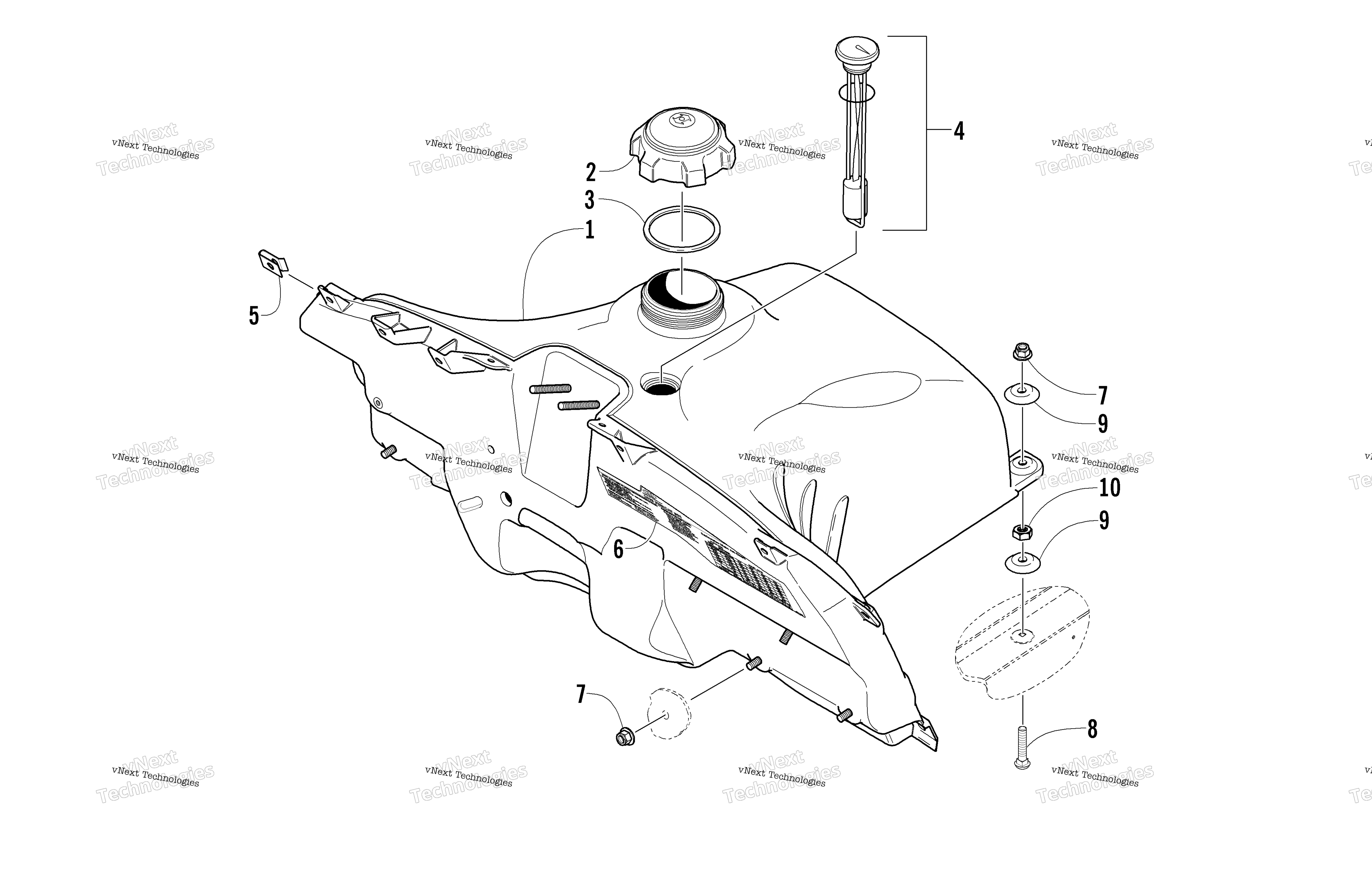

Схема узла топливного бака для FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
TANK,GAS-S/P ASSY/BLK - EFI (inc. 2-4) art. 0770-628
По запросу
2
Cap, Gas Tank (inc. 3) art. 1670-447
от 2 432 ₽
3
Seal, Gas Tank Cap art. 1670-511
По запросу
4
GAUGE,FUEL W/ GASKET (Press-Fit) art. 1670-523
По запросу
5
U-Nut art. 0623-427
По запросу
6
Decal, Clutching Chart art. 5611-778
По запросу
7
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
8
Bolt, Carriage art. 8011-041
По запросу
9
Washer, Cup art. 0123-765
По запросу
10
Nut, Lock art. 8041-366
По запросу
