модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)

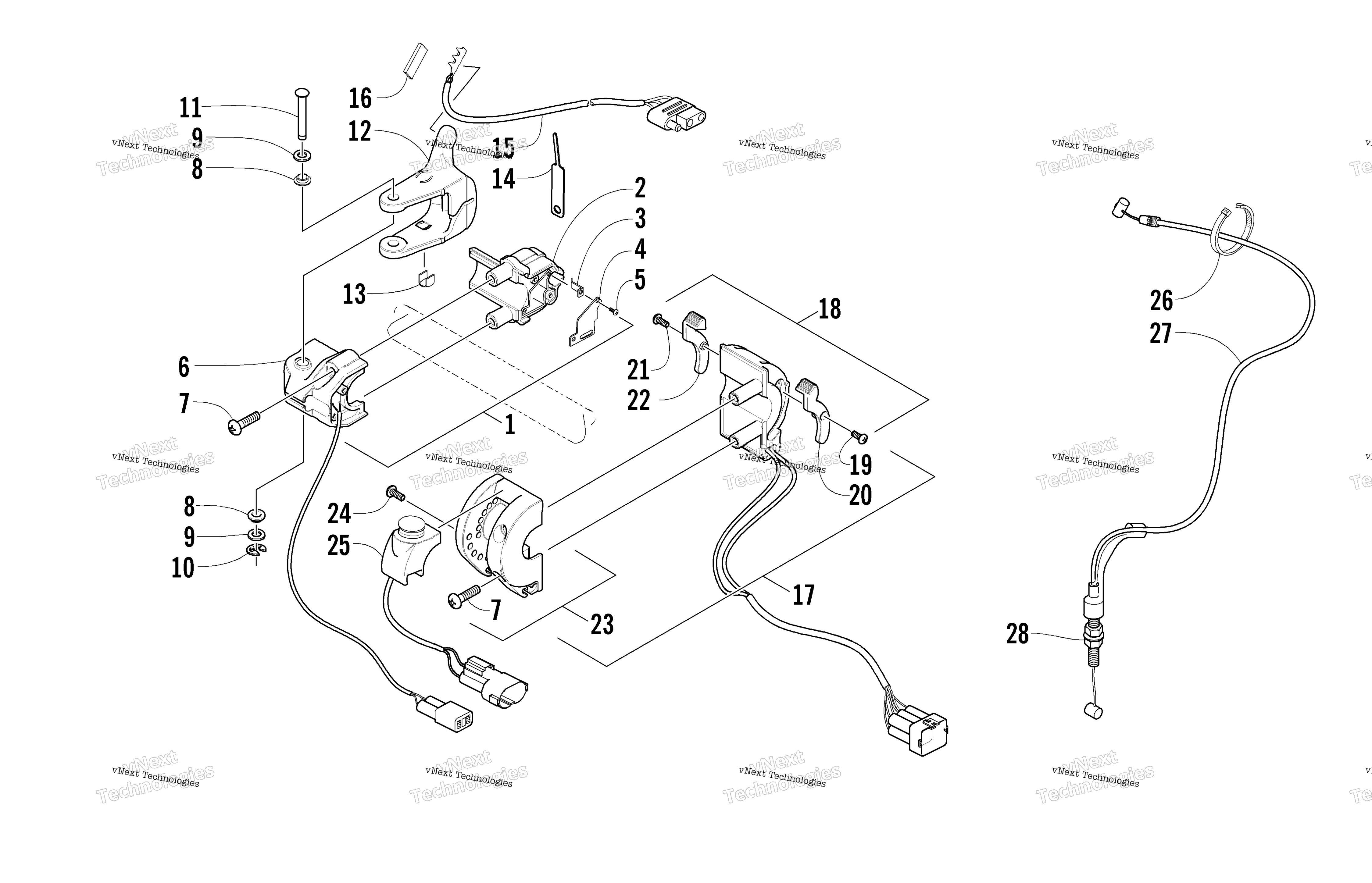

Схема управления Assembly для FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Control, Throttle - Assembly (inc. 2-6 and two No. 7) art. 0609-632
По запросу
2
Control, Housing Half (inc. 3-5) art. 0609-576
По запросу
3
Clip, Retaining art. 0609-611
По запросу
4
Plate art. 0609-615
По запросу
5
Screw, Self - Tap PH-3MMX10MM art. 0609-612
По запросу
6
Control, Switch Half art. 0609-633
По запросу
7
Screw, Machine art. 0609-604
По запросу
8
Washer, Shoulder - Throttle art. 0609-501
По запросу
9
Washer art. 0609-036
По запросу
10
Ring, Retaining art. 0609-040
По запросу
11
Axle, Lever - Throttle art. 0609-577
По запросу
12
Lever, Throttle art. 0609-565
По запросу
13
Clip, Retaining art. 0609-595
По запросу
14
Kit, Throttle Cable Tool art. 1639-963
По запросу
15
Element, Thumbwarmer art. 0609-623
По запросу
16
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
17
Control, Stop Switch/Warmer - Assembly (inc. two No. 7 and 18-25) art. 0609-628
По запросу
18
Control, Warmer Half (inc. 19-22) art. 0609-636
По запросу
19
Screw, Machine art. 0609-605
По запросу
20
Knob, Handwarmer art. 0609-573
По запросу
21
Screw, Machine art. 0609-606
По запросу
22
Knob, Thumbwarmer art. 0609-572
По запросу
23
Control, Half E - Stop Assembly (inc. 24-25) art. 0609-635
По запросу
24
Screw, Machine art. 0609-607
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
27
Cable, Throttle (inc. 28) art. 0687-155
По запросу
28
Nut, Jam art. 0623-464
По запросу
