модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)

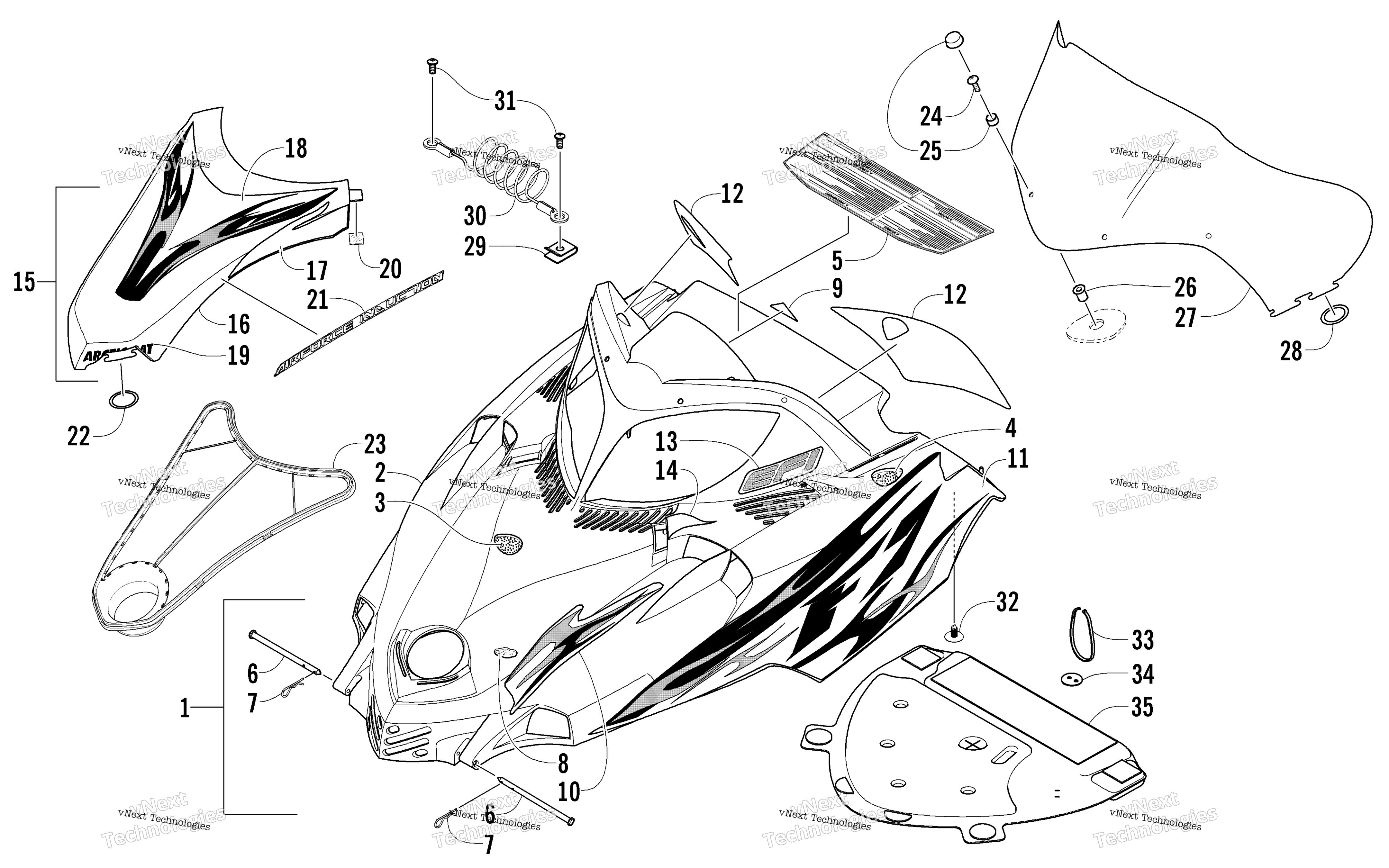

Схема Hood и Windshield узла для FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Red (inc. 2-14) art. 1718-424
По запросу
2
Hood w/o Decals - Red (inc. 3-8) art. 1718-270
По запросу
3
Foam, Hood - Middle art. 0717-169
По запросу
4
Foam, Hood - Rear - Right art. 0717-170
По запросу
4
Foam, Hood - Rear - Left art. 0717-171
По запросу
5
DECAL, CAUTION/WARNING art. 4611-496
По запросу
6
Pin, Clevis art. 1623-026
По запросу
7
Clip, Hairpin art. 0623-847
По запросу
8
Foil, Hood art. 3606-130
По запросу
9
Decal, "Made In U.S.A." - Domed art. 3611-611
По запросу
10
Decal, Hood - Front - Left art. 5611-379
По запросу
10
Decal, Hood - Front - Right art. 5611-378
По запросу
11
Decal, Hood - Lower Left art. 5611-373
По запросу
11
Decal, Hood - Lower Right art. 5611-372
По запросу
12
Decal, Console - Left art. 5611-381
По запросу
12
Decal, Console - Right art. 5611-380
По запросу
13
Decal, Hood - Upper Left art. 5611-375
По запросу
13
Decal, Hood - Upper Right art. 5611-374
По запросу
14
Decal, Hood - Vent - Right art. 5611-334
По запросу
14
Decal, Hood - Vent - Left art. 5611-335
По запросу
15
Cover, Hood Black (inc. 16-21) art. 1718-427
По запросу
16
Cover, Hood - w/o Decals art. 2706-031
По запросу
17
Decal, Cover - Right art. 5611-366
По запросу
17
Decal, Cover - Left art. 5611-367
По запросу
18
Decal, Cover - Center art. 5611-364
По запросу
19
Decal, “Arctic Cat” - Hood art. 5611-382
По запросу
20
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
21
Decal, “Airforce Induction” art. 5611-319
По запросу
22
O-Ring art. 2606-801
По запросу
23
SCREEN,HOOD-AIR INTAKE art. 3606-150
По запросу
24
Screw, Machine art. 0623-902
По запросу
25
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
26
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
27
Windshield art. 3606-062
По запросу
28
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
29
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
30
Cable, Hood art. 2606-726
По запросу
31
Screw, Self-Tapping art. 0623-302
По запросу
32
Plug art. 0623-544
По запросу
33
Tie, Cable art. 0623-144
По запросу
34
Washer art. 1623-208
По запросу
35
KIT, HOOD FOAM-W/VELCRO art. 0637-269
По запросу
