модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)

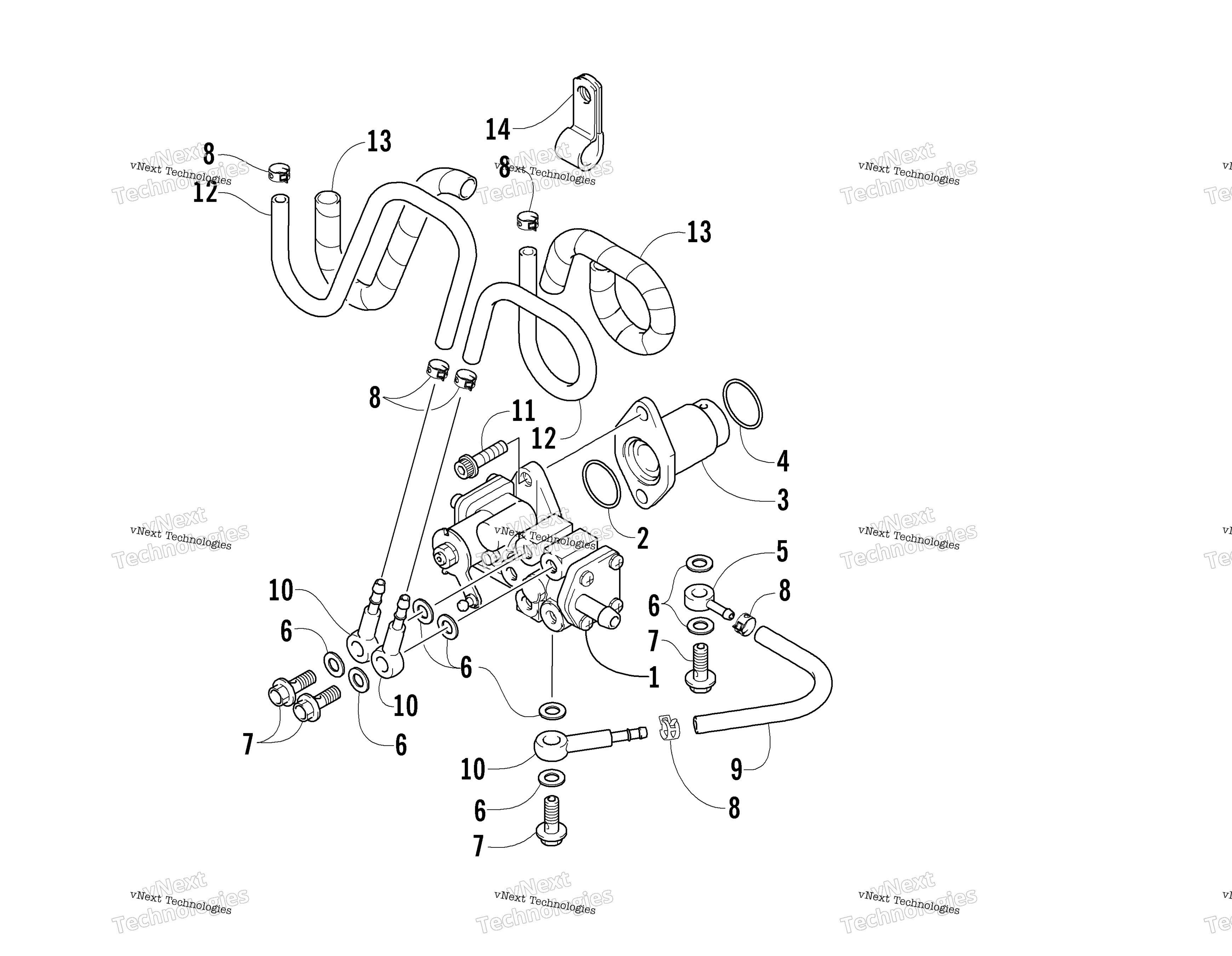

Схема масляного насоса для FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY,OIL art. 3007-563
По запросу
2
Кольцо Arctic Cat art. 3008-030
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
3
Retainer, Oil Pump Input Shaft art. 3007-916
По запросу
4
Кольцо Arctic Cat art. 3005-126
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
5
Union, Gear Lube art. 3003-661
По запросу
6
Washer, Driven art. 3402-009
По запросу
7
Bolt, Union art. 3004-346
По запросу
8
Clamp, Hose art. 3008-037
По запросу
9
Hose art. 3005-357
По запросу
10
Check Valve art. 3003-217
По запросу
11
Bolt art. 3004-893
По запросу
12
Hose art. 3008-035
По запросу
13
Protector art. 3005-032
По запросу
14
Clamp art. 3005-696
По запросу
