модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)

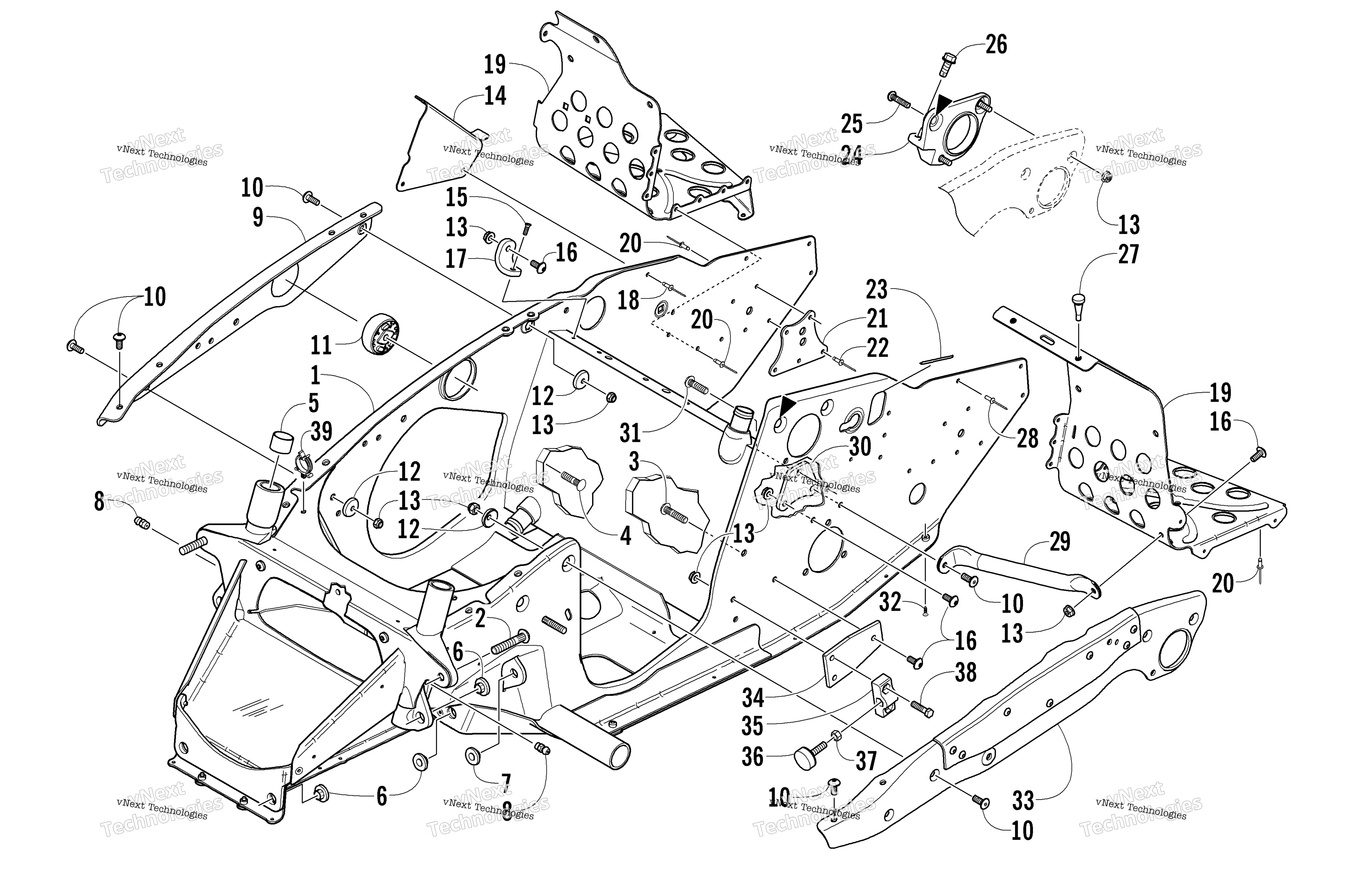

Схема передней части Frame And Footrest Assembly для FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly (inc. 2-8) art. 0707-818
По запросу
2
Bolt, Carriage - Ribbed art. 1623-019
По запросу
3
Bolt, Carriage art. 1623-020
По запросу
4
Bolt, Carriage - Ribbed art. 1623-212
По запросу
5
Bearing art. 0675-161
По запросу
6
Bushing, Lower A-Arm Mount art. 0607-657
По запросу
7
Втулка грибок верхнего рычага Arctic Cat art. 0607-656
По запросу
8
Фиттинг art. 1623-010
По запросу
9
BRACE,SIDE PLATE-RH MACH art. 2706-774
По запросу
10
Screw, Machine art. 8017-580
По запросу
11
Mount, Engine art. 0608-364
По запросу
12
Washer, Cup art. 0623-943
По запросу
13
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
14
Guard, Hose art. 2606-906
По запросу
15
Screw art. 1623-115
По запросу
16
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
17
Support, Side Plate art. 2606-908
По запросу
18
Заклепка Arctic Cat art. 8060-686
от 116 ₽
19
Footrest - Left art. 2606-959
По запросу
19
Footrest - Right art. 2606-958
По запросу
20
Rivet art. 0623-282
По запросу
21
Plate, Backing art. 2706-151
По запросу
22
Rivet art. 0623-341
По запросу
23
Trim art. 0706-371
По запросу
24
Bracket, Bearing Support (inc. 25) art. 0708-433
По запросу
25
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
26
Screw, Self-Tapping art. 0623-190
По запросу
27
Bumper, Rubber art. 3606-178
По запросу
28
Rivet art. 1623-130
По запросу
29
Tube, Belt Guard art. 2706-517
По запросу
30
Plate, Backing art. 0607-725
По запросу
31
Bolt, Carriage - Ribbed art. 1623-167
По запросу
32
Screw, Self-Tapping art. 1623-018
По запросу
33
Brace, Side Plate art. 2706-560
По запросу
34
Plate, Mounting - Torque Bumper - Engine art. 2606-939
По запросу
35
Кронштейн механизма натяжения гусеницы Arctic Cat art. 0704-352
от 3 161 ₽
36
Bumper, Torque art. 0608-396
По запросу
37
Гайка Arctic Cat art. 8042-486
от 263 ₽
38
Screw, Cap art. 8002-042
По запросу
39
Clip art. 1623-171
По запросу
