модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)

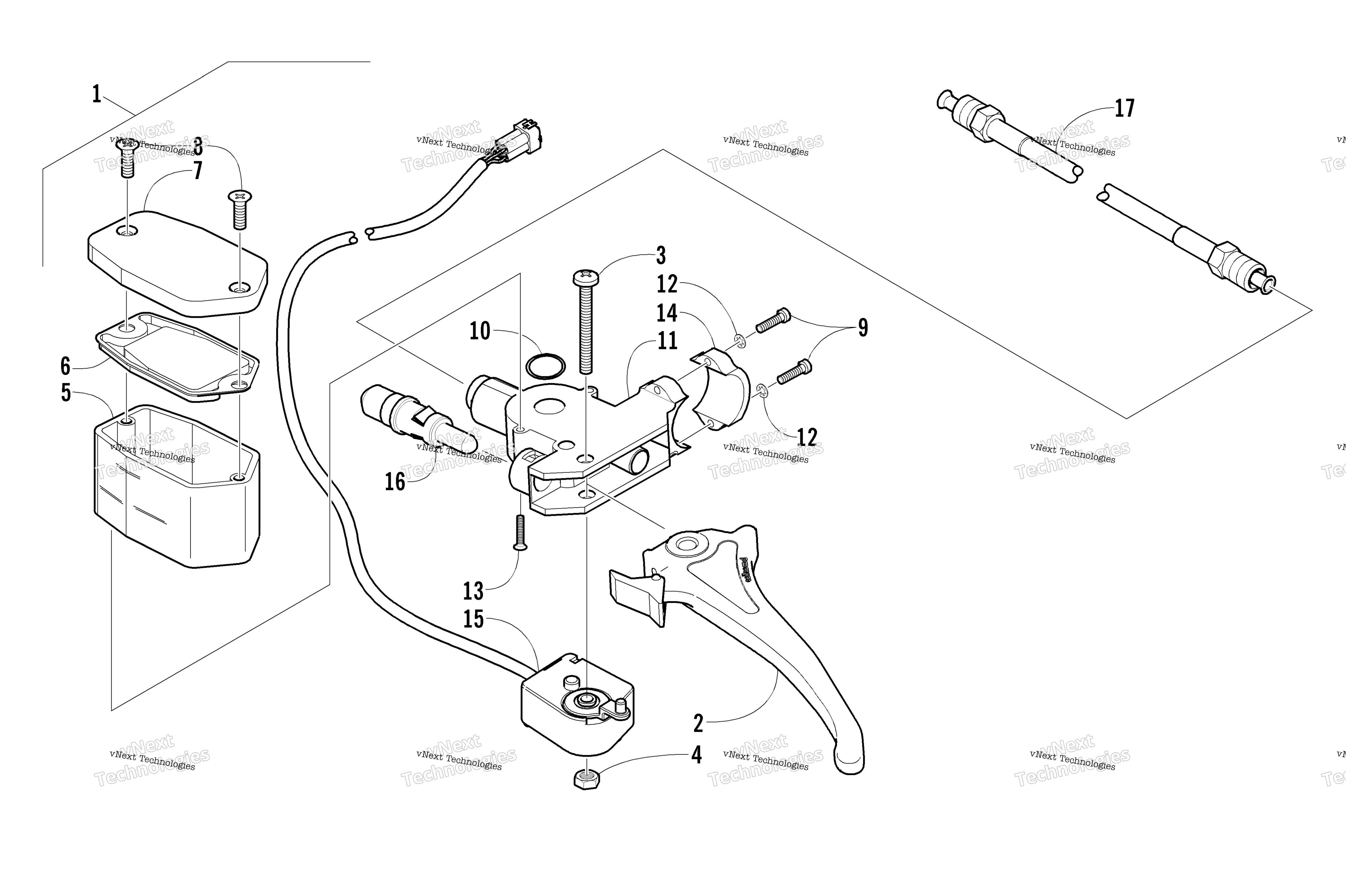

Схема Hydraulic тормоз управление узла для FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Brake Assembly (inc. 2-14) art. 1602-364
По запросу
2
Lever, Brake art. 1602-363
По запросу
3
Screw, Lever Mounting art. 1623-027
По запросу
4
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
5
Reservoir art. 0602-740
По запросу
6
Gasket, Cover art. 0602-741
По запросу
7
Крышка тормозного бачка art. 0602-742
от 2 310 ₽
8
Screw, Machine art. 0623-506
от 2 310 ₽
9
Screw, Cap art. 0623-613
По запросу
10
O-Ring art. 0602-587
По запросу
12
Washer, Internal Tooth Lock art. 8052-212
По запросу
13
Screw, Machine art. 0623-432
По запросу
14
DOT 4 BRAKE FLUID - 12 OZ Not Illustrated art. 5639-848
По запросу
14
Clamp, Master Cylinder art. 0602-907
По запросу
15
Switch, Dimmer/Brakelight art. 0609-629
По запросу
16
KIT,SPRING ASSY-DIMMER/BRAKE art. 0709-077
По запросу
17
HOSE,BRAKELINE-30.50 W/ADAPTOR art. 3602-088
По запросу
