модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)

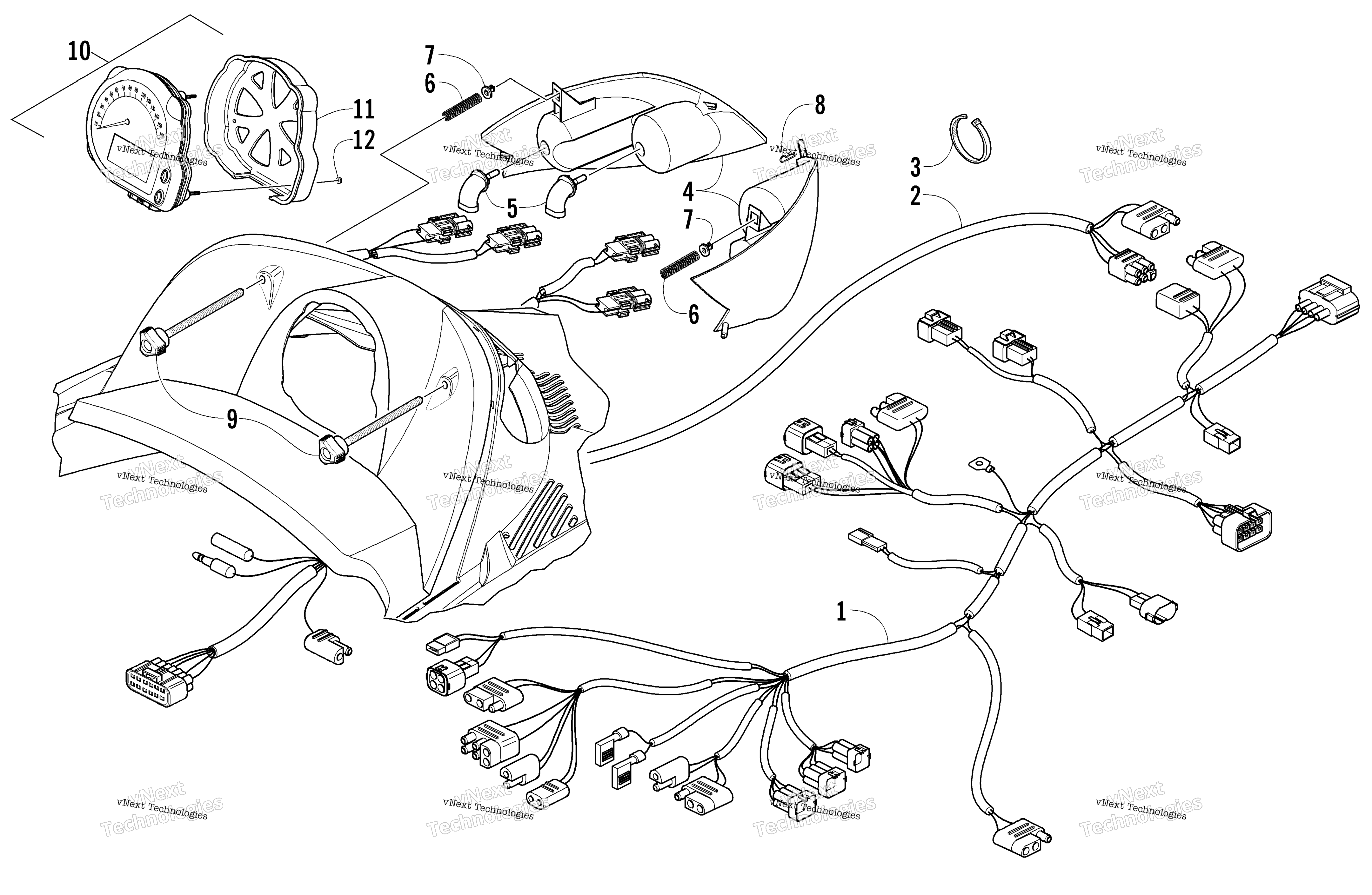

Схема headlight, Instruments, и Wiring Assemblies для FIRECAT 700 EFI EXT RED (S2004F7FEBUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Harness, Main art. 0686-953
По запросу
2
Harness, Hood art. 0686-962
По запросу
3
Зажим Arctic Cat art. 0123-788
По запросу
4
Headlight Assembly - Right (inc. 5) art. 0609-530
По запросу
4
Headlight Assembly - Left (inc. 5) art. 0609-531
По запросу
5
Лампа art. 0609-251
По запросу
6
Spring, Adjuster art. 0623-360
По запросу
7
Insert art. 1623-025
По запросу
8
Clip, Hairpin art. 1623-137
По запросу
9
Screw, Adjuster art. 1623-024
По запросу
10
SPEEDO/TACH-DIGITAL-BLK(4 CAL) (inc. 11-12) art. 0620-292
По запросу
11
Bracket, Retaining art. 0620-281
По запросу
12
Nut w/Washer art. 0620-280
По запросу
