модель 2007 года
- Модель 120
- Код модели 120 ORANGE (S2007ACAAAUSO)

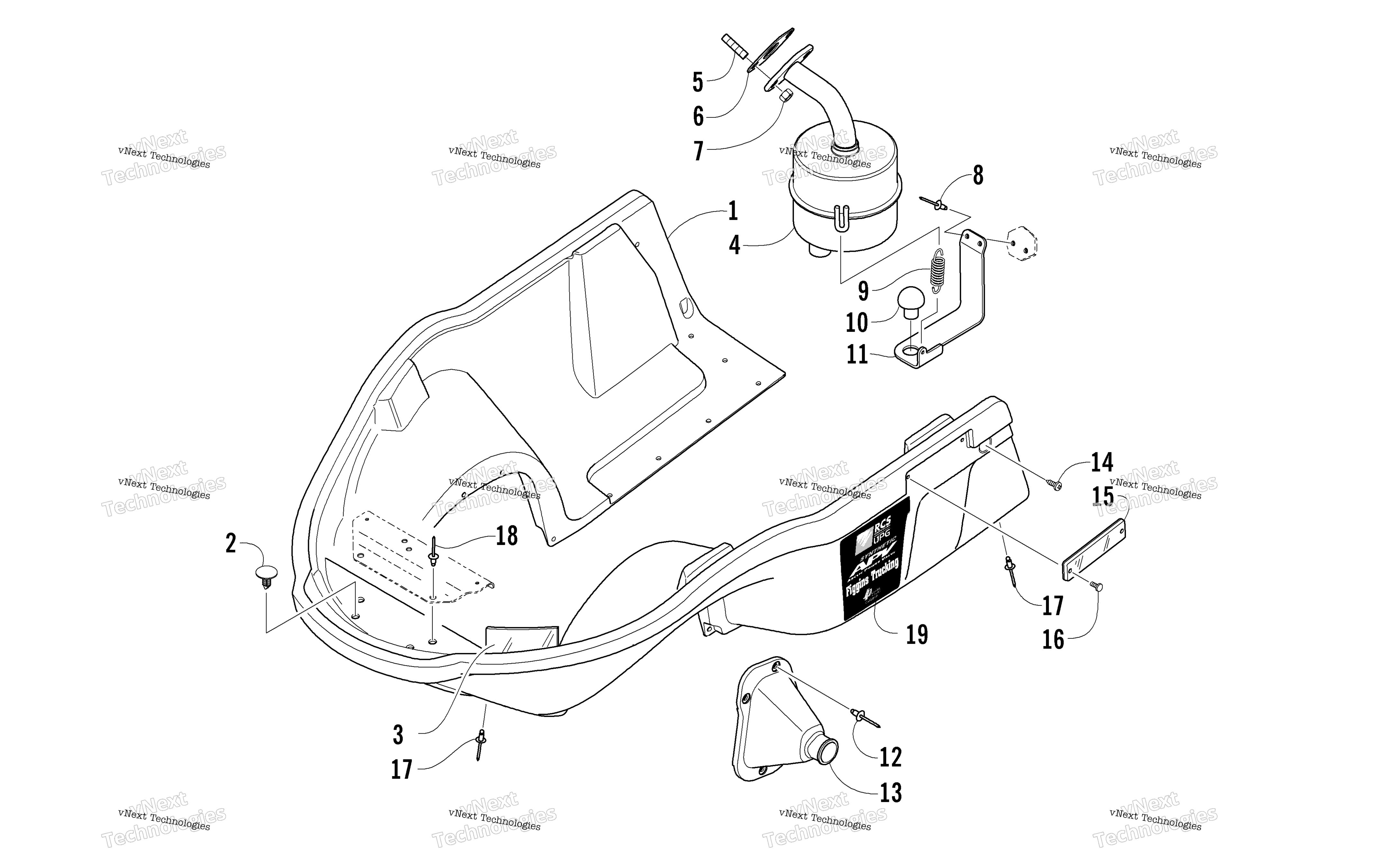

Схема belly поддон и выхлоп Assemblies для 120 ORANGE (S2007ACAAAUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan Black (inc. 2) art. 3706-072
По запросу
2
Plug art. 0623-544
По запросу
3
Foil, Protective art. 0619-206
По запросу
4
Muffler art. 0712-937
По запросу
5
Stue, Bolt, M8X16 art. 1691-165
По запросу
6
Gasket, Exhaust art. 0691-852
По запросу
7
Nut art. 3007-390
По запросу
8
Клепка Arctic Cat art. 8060-504
от 116 ₽
9
Пружина глушителя Arctic Cat art. 0123-321
от 725 ₽
10
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
11
Bracket, Muffler Support art. 0712-914
По запросу
12
Rivet art. 8060-508
По запросу
13
Boot, Tie Rod - Left art. 0605-465
По запросу
13
Boot, Tie Rod - Right art. 0605-464
По запросу
14
Винт-саморез Arctic Cat art. 1623-129
По запросу
15
Reflector, Front Amber art. 0606-526
По запросу
16
Clip, Retaining art. 0623-269
По запросу
17
Клепка art. 8061-508
По запросу
18
Rivet art. 0623-778
По запросу
19
Decal, Belly Pan - Left art. 7611-513
По запросу
19
Decal, Belly Pan - Right art. 7611-512
По запросу
