модель 2007 года
- Модель 120
- Код модели 120 ORANGE (S2007ACAAAUSO)

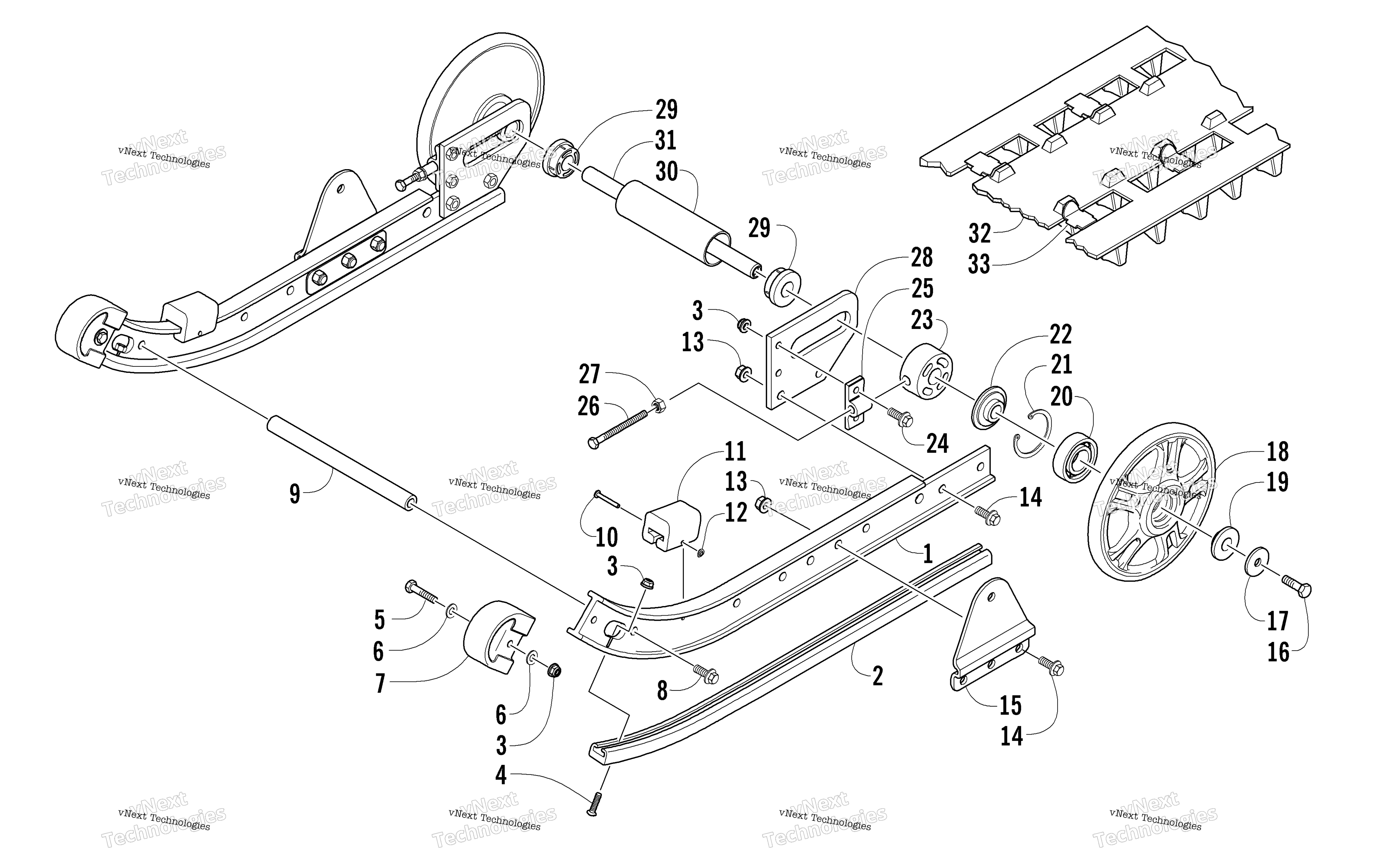

Схема Slide Rail, Idler Wheels, и Track узла для 120 ORANGE (S2007ACAAAUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 7999-262
По запросу
1
Rail, Formed art. 1604-705
По запросу
2
Wearstrip Black art. 1604-568
По запросу
3
Nut, Lock art. 8047-366
По запросу
4
Screw, Machine art. 0123-869
По запросу
5
Screw, Cap art. 8002-043
По запросу
6
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
7
Nose Piece, Slide Rail - Black art. 0604-231
По запросу
8
Screw, Cap art. 1623-566
По запросу
9
Axle, Cross-Brace art. 1604-566
По запросу
10
Rivet, Solid art. 0123-767
По запросу
11
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
12
NUT,PRESS ON (PUSHNUT)-1/8 STUD art. 0423-090
По запросу
13
Гайка Arctic Cat art. 8047-426
По запросу
14
Screw, Cap art. 8020-131
По запросу
15
Bracket, Support - Front Arm - Painted Black art. 0704-896
По запросу
16
Screw, Cap art. 1623-427
По запросу
17
Шайба .390X1.38X.134 Arctic Cat art. 0123-570
от 683 ₽
18
Wheel, Idler - Rear Yellow (inc. 19-22) art. 2604-122
По запросу
19
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
20
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
21
Ring, Retaining art. 0123-798
По запросу
22
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
23
Втулка задней подвески Arctic Cat art. 0604-165
от 1 596 ₽
24
Screw, Cap art. 8020-040
По запросу
25
Adjuster, Track art. 0604-206
По запросу
26
Screw, Cap art. 0124-310
По запросу
27
Гайка Arctic Cat art. 8042-486
от 263 ₽
28
Housing, Axle - Rear art. 1604-661
По запросу
29
Bushing, Spacer - Rear Wheel art. 0604-968
По запросу
30
Spacer art. 1604-563
По запросу
31
Axle, Rear art. 1604-562
По запросу
32
Track - 2.125 x 10.00 x 0.688 (inc. 33) art. 2602-476
По запросу
33
Clip, Guide art. 1602-079
По запросу
