модель 2007 года
- Модель 120
- Код модели 120 ORANGE (S2007ACAAAUSO)

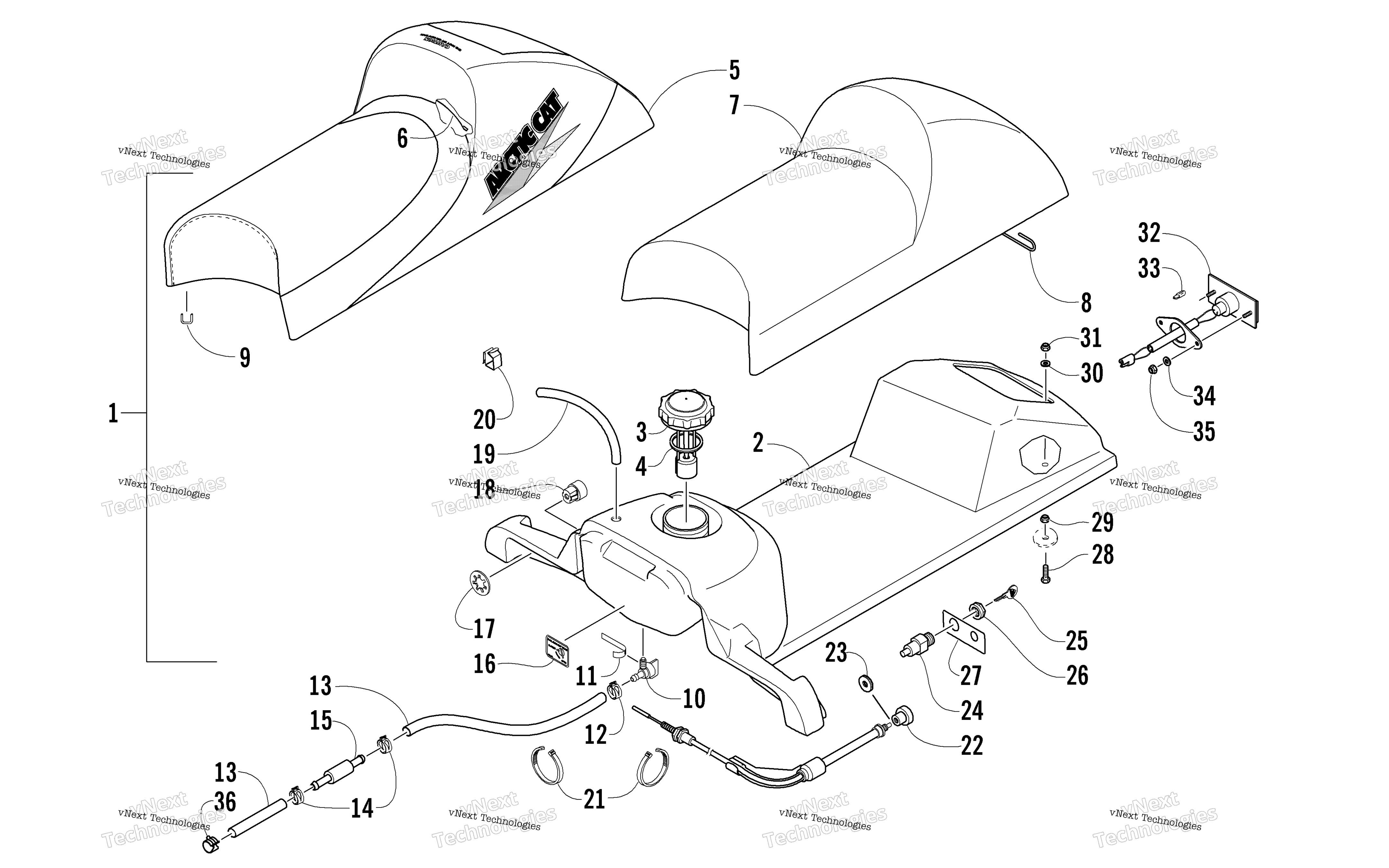

Схема топливный Tank, Seat, и Taillight узла для 120 ORANGE (S2007ACAAAUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-9) art. 2718-041
По запросу
2
Tank, Gas/Seat-Base art. 1670-969
По запросу
3
Cap, Gas - W/Gauge (inc. 4) art. 1670-694
По запросу
4
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
5
Cover, Seat (inc. 6) art. 3706-374
По запросу
6
Wire, Seat art. 2606-031
По запросу
7
Foam, Seat art. 1706-017
По запросу
8
Wire, Seat art. 2606-942
По запросу
9
Staple art. 0624-528
По запросу
10
VALVE,DRAIN art. 0676-017
По запросу
11
Tape, Teflon art. 0670-289
По запросу
12
Clamp, Hose art. 1623-351
По запросу
13
Hose - 50 ft art. 6101-009
По запросу
13
Hose - 100 ft art. 6101-001
По запросу
14
Clamp, 10mm art. 1623-042
По запросу
15
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
16
Decal, Shut-Off Valve art. 3611-856
По запросу
17
Nut, Push - 0.850 x 1.20" art. 1623-841
По запросу
18
Bushing, Recoil Starter art. 0116-469
По запросу
19
Hose art. 0610-960
По запросу
20
Clip, Cable art. 0123-394
По запросу
21
Зажим Arctic Cat art. 0123-788
По запросу
22
Cable, Choke (inc. 23) art. 0687-230
По запросу
23
Nut art. 0687-181
По запросу
24
Switch, Ignition (inc. 25-26) art. 0109-822
от 1 901 ₽
25
Key art. 0116-065
По запросу
26
Nut, Retaining art. 0609-111
По запросу
27
Decal, Switch/Choke art. 4611-767
По запросу
28
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
29
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
30
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
31
Nut, Cap art. 0123-108
По запросу
32
Задний фонарь Arctic Cat art. 0609-934
от 7 298 ₽
33
Bulb art. 0230-020
По запросу
34
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
35
Nut w/Washer art. 0123-709
По запросу
36
Clamp, Hose art. 1623-233
По запросу
