модель 2007 года
- Модель 120
- Код модели 120 ORANGE (S2007ACAAAUSO)

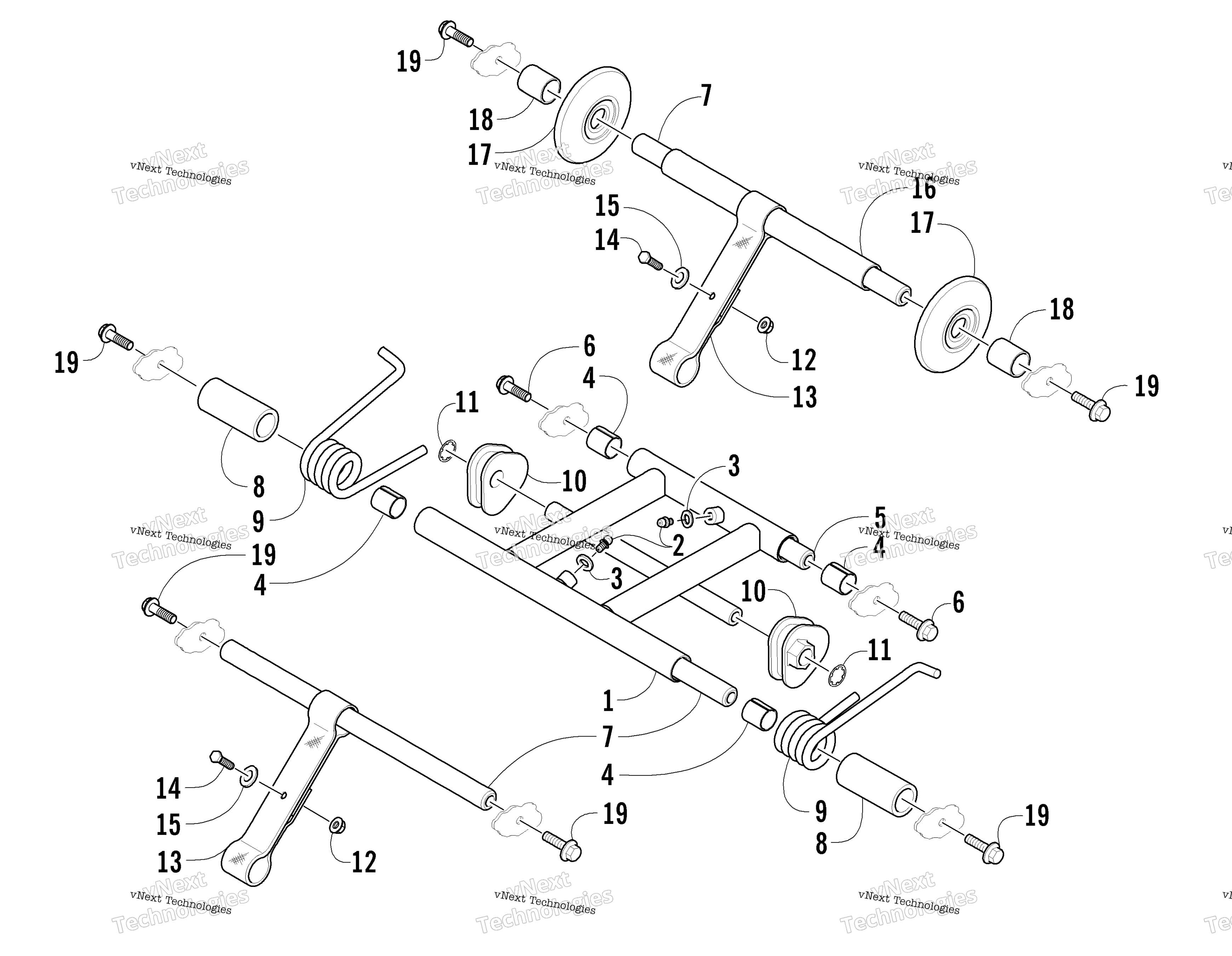

Схема задней части Suspension Arm Assembly для 120 ORANGE (S2007ACAAAUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front (inc. 2-4) art. 2704-007
По запросу
2
Фиттинг art. 1623-010
По запросу
3
WASHER- GREASE FITTING art. 1623-011
По запросу
4
Втулка Arctic Cat art. 0603-083
По запросу
5
Axle, Lower art. 3604-606
По запросу
6
Screw, Cap art. 1623-566
По запросу
7
Axle, Idler art. 3604-605
По запросу
8
Sleeve, Spring art. 1604-715
По запросу
9
Spring, Suspension - Left - Painted Black art. 0704-895
По запросу
9
Spring, Suspension - Right - Painted Black art. 0704-894
По запросу
10
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
10
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
11
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
12
Nut, Lock art. 8047-366
По запросу
13
Strap, Limiter art. 1604-708
По запросу
14
Screw, Cap art. 8002-042
По запросу
15
Washer art. 8050-222
По запросу
16
Spacer art. 1604-564
По запросу
17
Wheel, Idler art. 0300-180
По запросу
18
Spacer art. 1604-565
По запросу
19
Screw, Cap art. 8020-131
По запросу
Другие схемы модели
Задняя часть Suspension Arm Assembly
