модель 2007 года
- Модель 120
- Код модели 120 ORANGE (S2007ACAAAUSO)

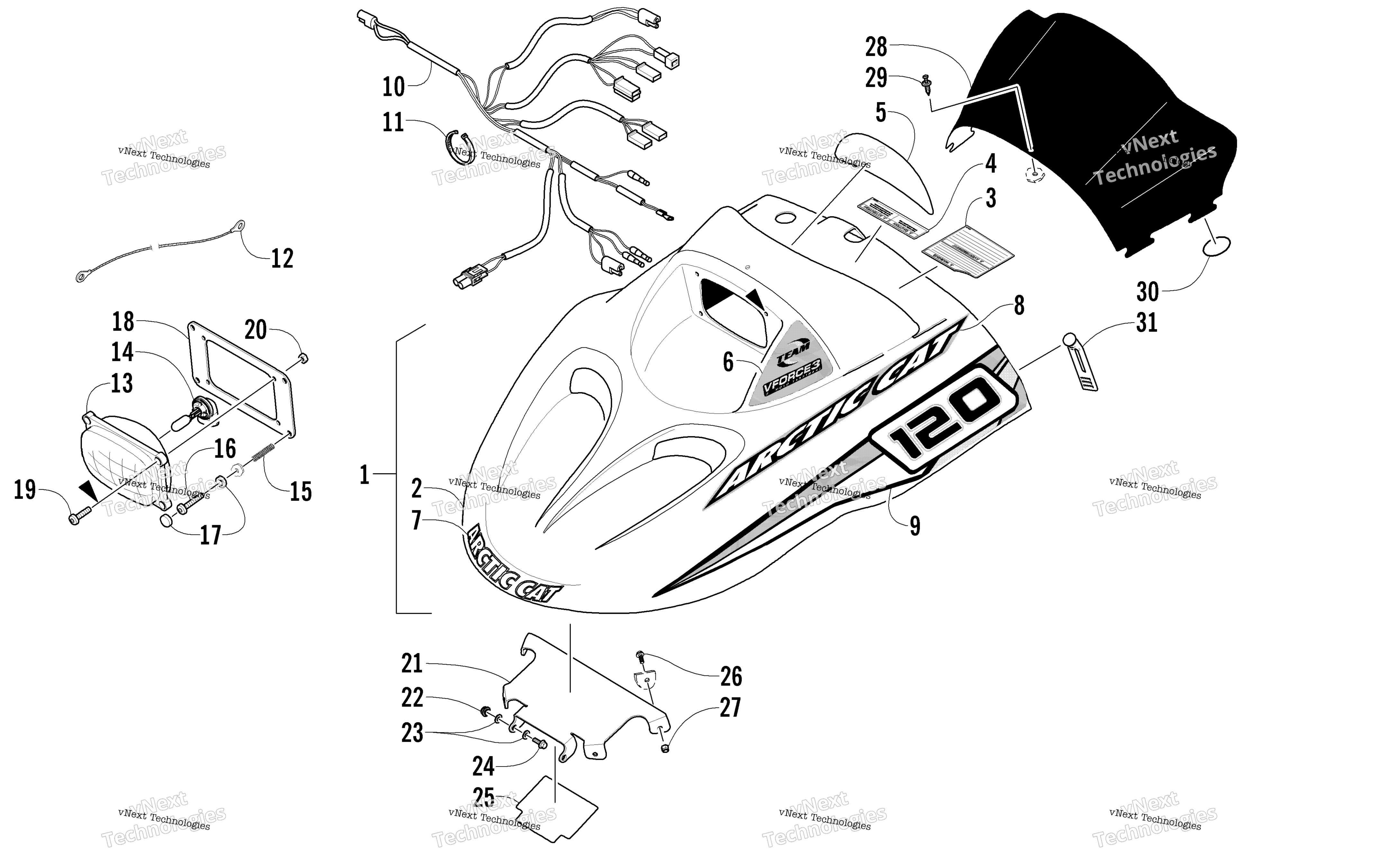

Схема Hood, Headlight, и Windshield узла для 120 ORANGE (S2007ACAAAUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Orange (inc. 2-9) art. 2718-012
По запросу
2
Hood w/o Decals - Orange (inc. 3-4) art. 2718-011
По запросу
3
Decal, Caution - Throttle art. 3611-755
По запросу
4
Decal, Caution - Hood art. 3611-678
По запросу
5
Decal, Instrument Panel art. 7611-503
По запросу
6
Decal, Hood - Upper Right art. 7611-504
По запросу
6
Decal, Hood - Upper Left art. 7611-505
По запросу
7
Decal, Arctic Cat art. 7611-072
По запросу
8
Decal, Hood - "Arctic Cat" - Rear art. 7611-506
По запросу
9
Decal, Hood - Lower Right art. 7611-508
По запросу
9
Decal, Hood - Lower Left art. 7611-509
По запросу
10
Harness, Wiring - Main art. 1686-353
По запросу
11
Зажим Arctic Cat art. 0123-788
По запросу
12
Cable, Hood art. 1606-158
По запросу
13
Headlight Assembly (inc. 14) art. 0609-817
По запросу
14
Лампа art. 0609-251
По запросу
15
Spring, Adjustment art. 0123-614
По запросу
16
Screw, Machine art. 8019-407
По запросу
17
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
18
Plate, Adapter - Headlight art. 3706-719
По запросу
19
Screw, Machine art. 8019-397
По запросу
20
Nut, Lock art. 8041-246
По запросу
21
Bracket, Mounting - Hood - Upper art. 2706-140
По запросу
22
Nut, Lock art. 8047-366
По запросу
23
WASHER- GREASE FITTING art. 1623-011
По запросу
24
Screw, Cap art. 8020-039
По запросу
25
Decal, Jet Chart art. 7611-592
По запросу
26
Screw, Machine art. 0623-902
По запросу
27
Clip, U-Nut art. 1623-023
По запросу
28
Windshield art. 4606-411
По запросу
29
Clip, Retaining art. 0623-243
По запросу
30
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
31
Фиксатор капота Arctic Cat art. 1606-930
от 451 ₽
