модель 2007 года
- Модель 120
- Код модели 120 ORANGE (S2007ACAAAUSO)

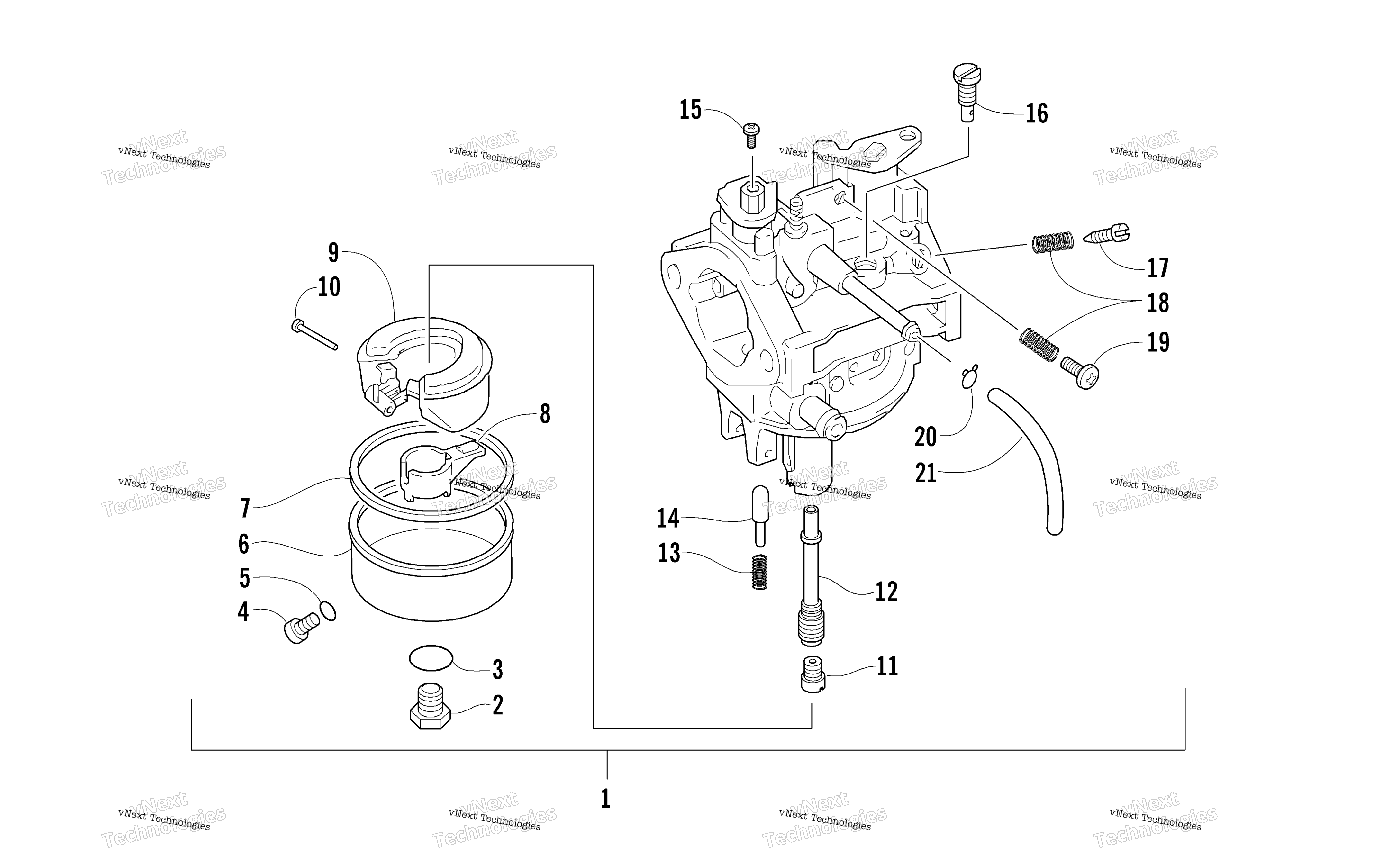

Схема карбюратора для 120 ORANGE (S2007ACAAAUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly (inc. 2-21) art. 0694-028
По запросу
2
Plug, Drain art. 0693-697
По запросу
3
Gasket, Drain Plug art. 0691-624
По запросу
4
Screw, Drain art. 0693-284
По запросу
5
Gasket, Drain Screw art. 0693-285
По запросу
6
Chamber, Float art. 0693-283
По запросу
7
Gasket, Float Chamber art. 0691-423
По запросу
8
Ring art. 0691-426
По запросу
9
Float art. 0691-424
По запросу
10
Pin, Float art. 0693-536
По запросу
11
Main Jet (77.5) art. 0694-032
По запросу
12
Nozzle art. 0693-056
По запросу
13
Spring, Needle Jet art. 0691-428
По запросу
14
Needle Jet art. 0693-055
По запросу
15
Screw, Machine art. 0694-025
По запросу
16
Jet, Pilot (50) Optional art. 6506-263
По запросу
16
Jet, Pilot (47.5) Optional art. 6506-262
По запросу
16
Jet, Pilot (45) Optional art. 6506-261
По запросу
16
Jet, Pilot (37.5) Optional art. 0693-538
По запросу
16
Jet, Pilot (42.5) art. 0694-033
По запросу
17
Adjuster art. 0691-102
По запросу
18
Spring art. 0691-272
По запросу
19
Adjuster Screw, Idle Speed art. 0693-315
По запросу
20
Clamp, Hose art. 0694-011
По запросу
21
Hose, Gasline art. 0694-012
По запросу
Другие схемы модели
Карбюратор
