модель 2007 года
- Модель 120
- Код модели 120 ORANGE (S2007ACAAAUSO)

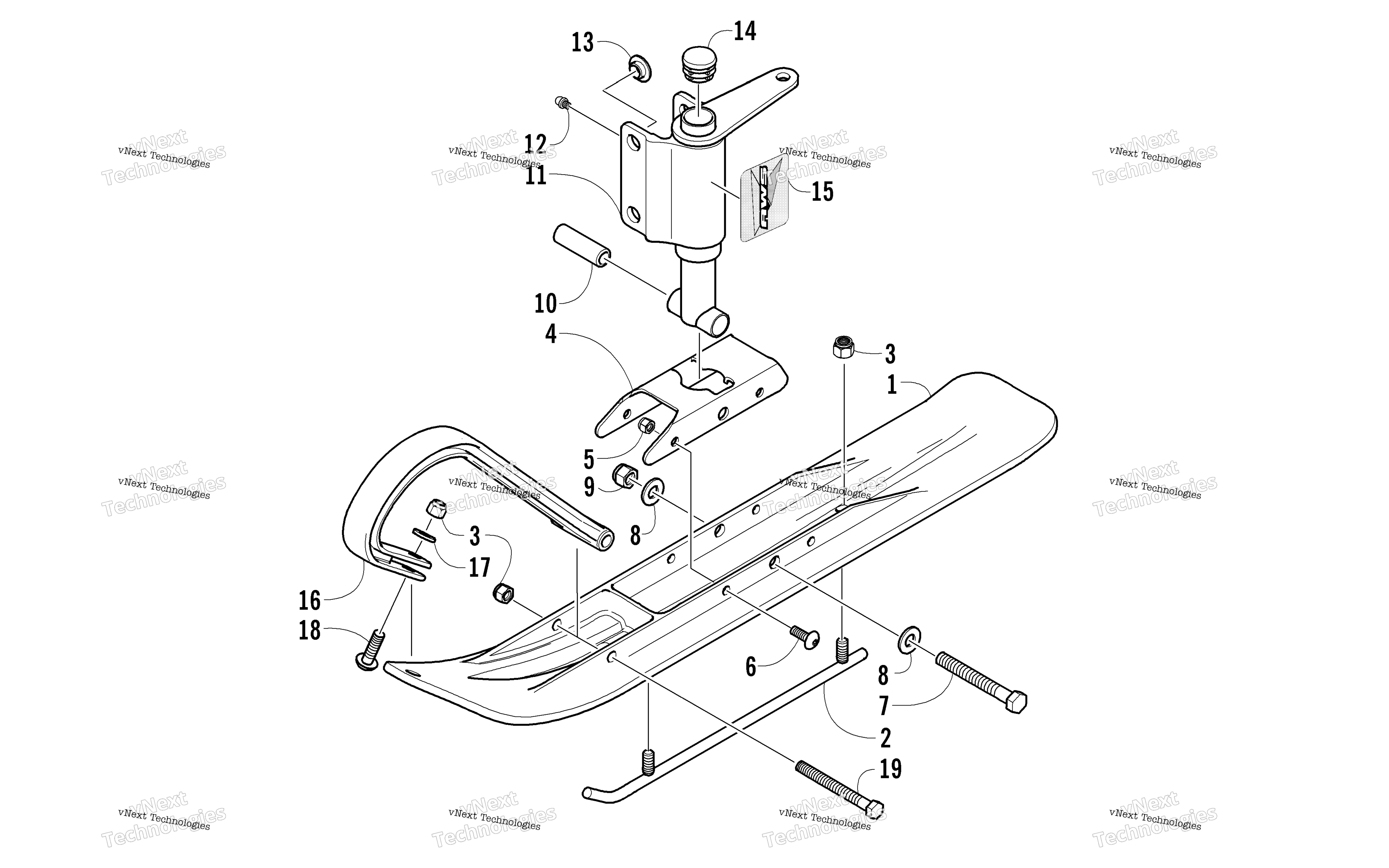

Схема Ski и Spindle узла для 120 ORANGE (S2007ACAAAUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic Black art. 1603-593
По запросу
2
Wearbar art. 0703-698
По запросу
3
Гайка Arctic Cat art. 8047-426
По запросу
4
Saddle, Ski Platinum art. 1703-649
По запросу
5
Nut, Lock art. 8047-366
По запросу
6
Screw, Machine art. 8017-580
По запросу
7
Болт art. 8002-231
По запросу
8
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
9
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
10
Axle art. 1603-365
По запросу
11
Spindle (inc. 12-13) art. 1703-864
По запросу
12
Фиттинг art. 1623-010
По запросу
13
Insert, Spindle art. 0603-647
По запросу
14
Cap art. 0623-831
По запросу
15
Decal, “AWS” - Spindle - Left art. 7611-511
По запросу
15
Decal, “AWS” - Spindle - Right art. 7611-510
По запросу
16
Handle, Ski - Black art. 1603-594
По запросу
17
Шайба Arctic Cat art. 8050-247
По запросу
18
Screw, Machine art. 8017-672
По запросу
19
Screw, Cap art. 8002-141
По запросу
