модель 2007 года
- Модель 120
- Код модели 120 ORANGE (S2007ACAAAUSO)

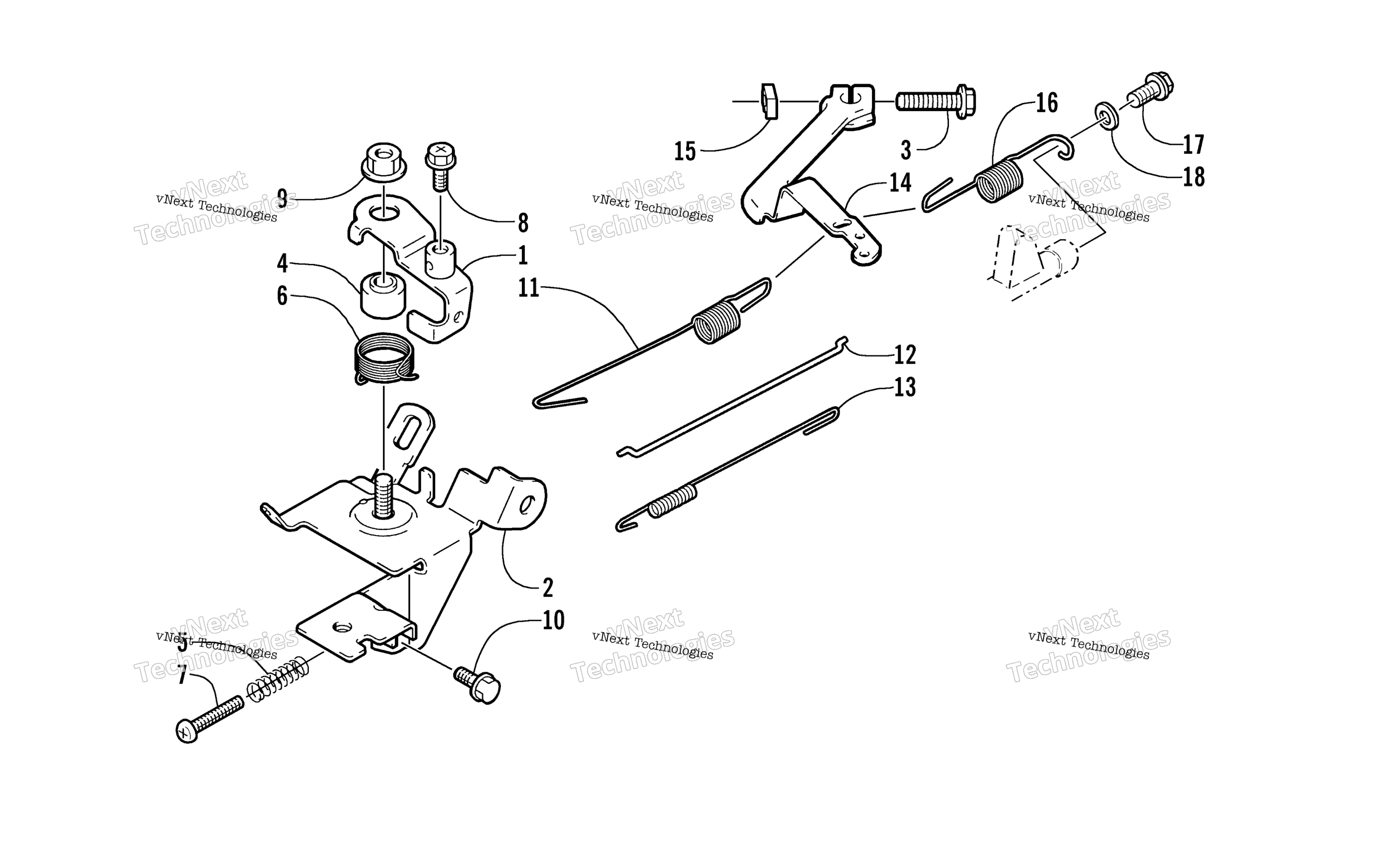

Схема дросселя Control Assembly для 120 ORANGE (S2007ACAAAUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Lever, Throttle Cable art. 0694-016
По запросу
2
Bracket, Throttle Control art. 0694-017
По запросу
3
Screw, Cap art. 0693-416
По запросу
4
Spacer art. 3002-459
По запросу
5
Spring art. 0691-901
По запросу
6
SPRING, ’02 120 F/C art. 0694-038
По запросу
7
SCREW,M5X25 art. 3007-691
По запросу
8
Screw, ABV VSV art. 3007-389
По запросу
9
Nut art. 3004-351
По запросу
10
Screw, Cap art. 0693-241
По запросу
11
Spring, Throttle Control art. 0694-015
По запросу
12
Rod, Carburetor art. 0694-019
По запросу
13
Spring, Carburetor Rod art. 0691-455
По запросу
14
Lever, Throttle Control (inc. 3 and 15) art. 0693-259
По запросу
15
Nut art. 0691-017
По запросу
16
Spring art. 0623-965
По запросу
17
Болт Arctic Cat art. 0623-966
от 168 ₽
18
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
