модель 2007 года
- Модель 120
- Код модели 120 ORANGE (S2007ACAAAUSO)

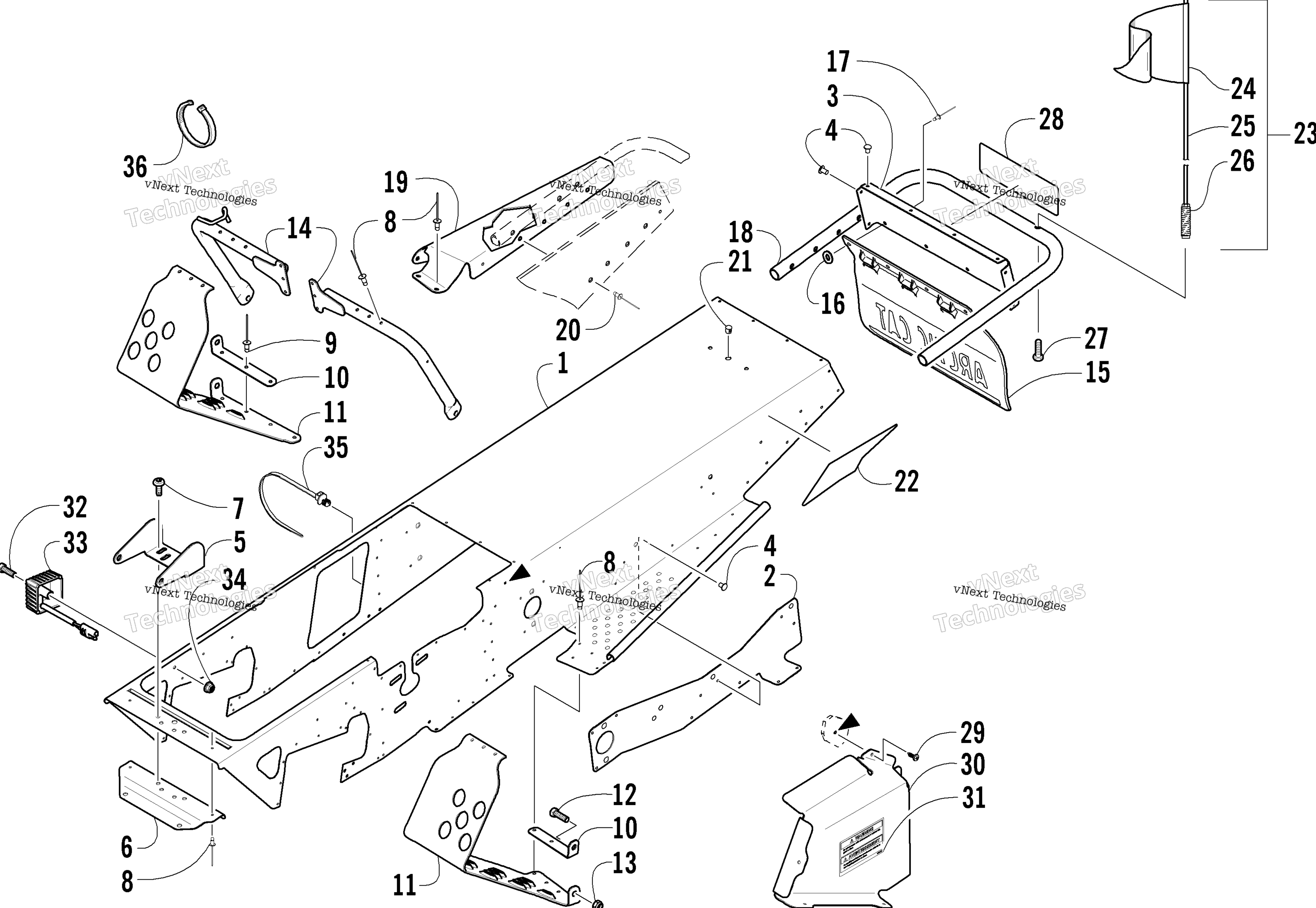

Схема Chassis, Footrest, и задний Bumper узла для 120 ORANGE (S2007ACAAAUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-4) art. 1718-900
По запросу
2
Plate, Tunnel - Reinforced - Right art. 2706-156
По запросу
2
Plate, Tunnel - Reinforced - Left art. 2706-157
По запросу
3
Plate, Cover-Tunnel - Black art. 2706-158
По запросу
4
Rivet, Solid art. 0123-418
По запросу
5
Bracket, Mounting - Hood art. 2706-141
По запросу
6
Plate, Reinforcement art. 3706-774
По запросу
7
Screw, Self-Tapping art. 0623-892
По запросу
8
Клепка Arctic Cat art. 8060-504
от 116 ₽
9
Rivet art. 8060-506
По запросу
10
Bracket, Support - Footrest - Right art. 2706-180
По запросу
10
Bracket, Support - Footrest - Left art. 2706-181
По запросу
11
Footrest - Right art. 1606-784
По запросу
11
Footrest - Left art. 1606-785
По запросу
12
Screw, Cap art. 8020-040
По запросу
13
Nut, Lock art. 8041-366
По запросу
14
Support, Footrest - Left art. 1706-041
По запросу
14
Support, Footrest - Right art. 1706-283
По запросу
15
Snowflap art. 6606-449
По запросу
16
Washer art. 0123-802
от 110 ₽
17
RIVET,BLIND-DH AA66 BLK art. 8060-628
По запросу
18
Bumper, Rear - Black art. 3706-006
По запросу
19
End Cap, Rear Bumper - Left Black art. 4706-263
По запросу
19
End Cap, Rear Bumper - Right Black art. 4706-262
По запросу
20
Заклепка Arctic Cat art. 8060-706
от 116 ₽
21
Plug art. 0623-562
По запросу
22
Decal, Reflector - Right - Red art. 6611-688
По запросу
22
Decal, Reflector - Left - Red art. 6611-689
По запросу
23
Flag, Safety - Assembly (inc. 24-27) art. 6706-408
По запросу
24
Flag, Safety art. 1706-104
По запросу
25
Flag, Safety - Assembly (inc. 24-27) art. 6706-408
По запросу
26
Mounting, Safety Flag - Assembly art. 2606-010
По запросу
27
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
28
Decal, Rear Bumper art. 7611-559
По запросу
29
Screw, Self-Tapping art. 0623-301
По запросу
30
Cover, Sprocket-Driven - Black art. 2706-217
По запросу
31
Decal, Warning - Cover art. 3611-754
По запросу
32
Болт рулевой сошки Arctic Cat art. 8020-045
По запросу
33
Regulator, Voltage art. 0630-001
По запросу
34
Nut, Lock art. 8047-366
По запросу
35
Tie, Cable - Push Mount art. 0623-677
По запросу
36
Зажим Arctic Cat art. 0123-788
По запросу
