модель 2011 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2011CFH1EUSB)

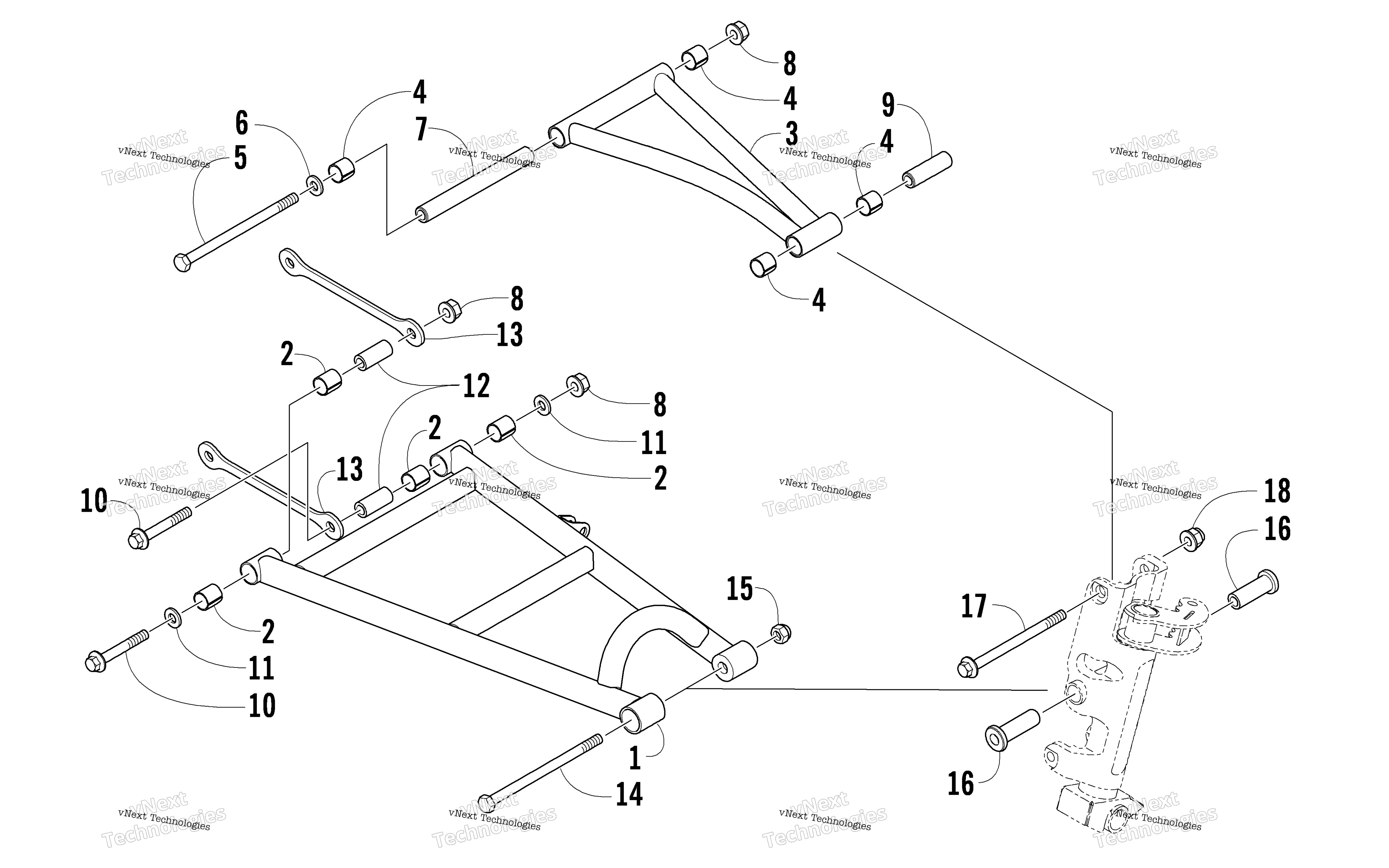

Схема узла рычага подвески для CF8 BLACK (S2011CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
A-Arm, Lower - Left Black (inc. 2) art. 2703-107
По запросу
1
A-Arm, Lower - Right Black (inc. 2) art. 2703-106
По запросу
2
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 8 шт.
Подписаться
3
A-Arm, Upper Black (inc. 4) art. 1703-426
По запросу
4
Втулка Arctic Cat art. 0603-083
По запросу
5
Болт верхнего рычага Arctic Cat art. 0623-952
По запросу
6
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
7
Втулка внутренняя верхнего рычага Arctic Cat art. 2603-771
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
8
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
9
Втулка внешняя верхнего рычага Arctic Cat art. 2603-770
от 3 291 ₽
10
Болт передней подвески Arctic Cat art. 8020-230
По запросу
11
Washer art. 8050-282
По запросу
12
Axle, Inner - Lower Arm art. 2603-305
По запросу
13
Brace, A-Arm - Lower art. 4606-402
По запросу
14
Screw, Cap art. 1623-009
от 3 600 ₽
15
Nut, Lock art. 8040-546
от 3 600 ₽
16
Втулка рычага Arctic Cat art. 1603-616
от 935 ₽
17
Болт передней подвески Arctic Cat art. 8026-232
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
18
Гайка Arctic Cat art. 8047-490
от 168 ₽
