модель 2011 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2011CFH1EUSB)

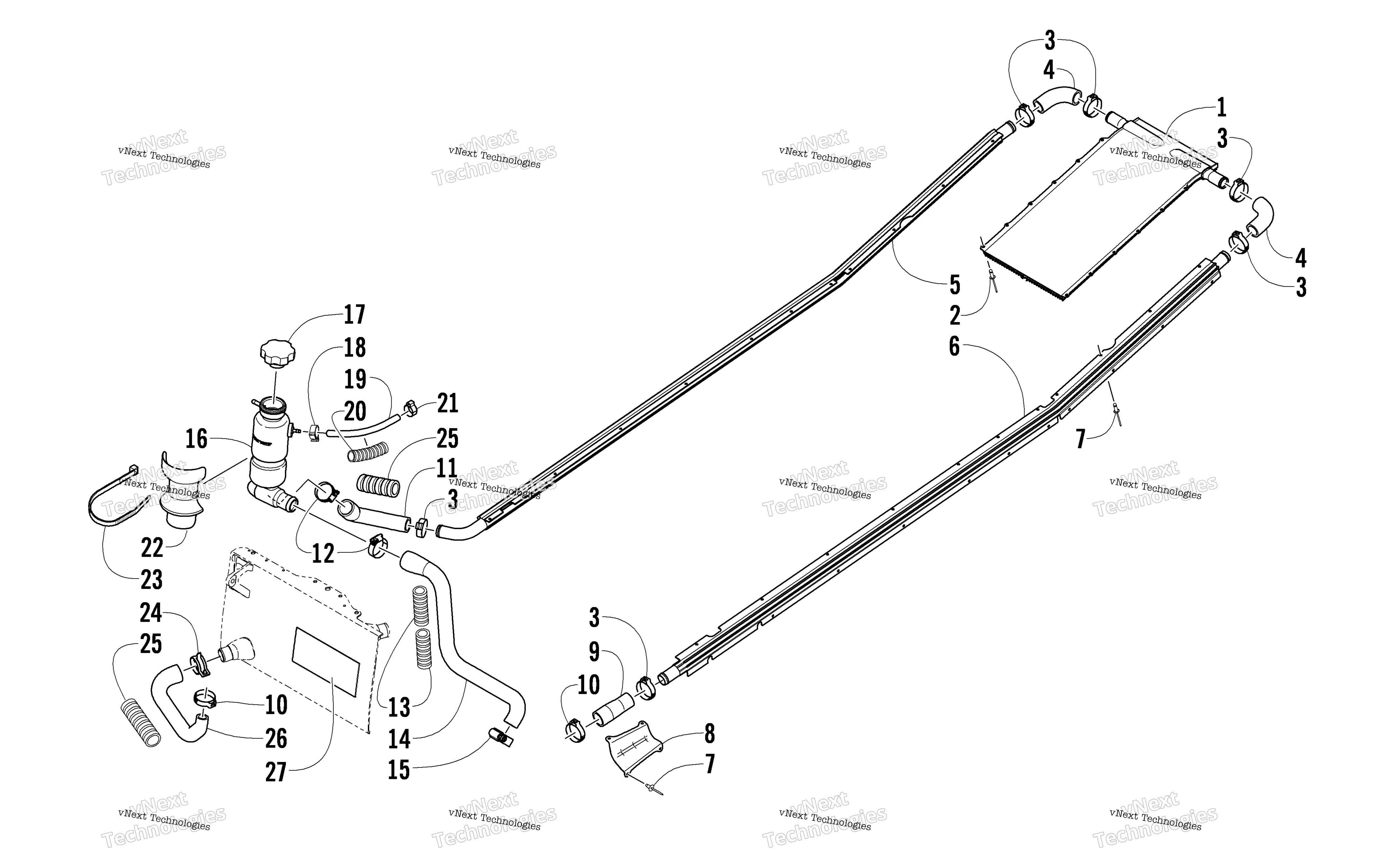

Схема системы охлаждения Assembly для CF8 BLACK (S2011CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Heat Exchanger - Rear art. 4706-179
По запросу
2
Заклепка Arctic Cat art. 8060-686
от 116 ₽
3
Clamp, Hose art. 1623-349
По запросу
4
Hose, Coolant art. 0610-816
По запросу
5
Heat Exchanger - Right art. 5606-806
По запросу
6
Heat Exchanger - Left art. 5606-807
По запросу
7
Rivet, Blind art. 8060-488
По запросу
7
Rivet art. 8060-484
По запросу
8
Protector, Hose - Front art. 4606-270
По запросу
9
Hose, Coolant - Front Heat Exchanger art. 0610-679
По запросу
10
Clamp, Hose art. 1623-656
По запросу
11
Hose, Coolant - Tank/Right Heat Exchanger art. 0610-659
По запросу
12
Clamp, Hose art. 1623-093
По запросу
13
Conduit, Flexible - 5 ft art. 1619-354
По запросу
14
Hose, Coolant Tank/Engine art. 0610-681
По запросу
15
Clamp, Hose art. 1623-230
По запросу
16
Tank, Coolant art. 3706-684
от 18 559 ₽
Аналог
Бачок расширительный с крышкой Arctic Cat ( 3706-684 )
art. SM-10030
18 559 ₽
Требуется 1 шт.
17
Cap, Coolant Tank art. 4606-209
от 1 572 ₽
Аналог
Бачок расширительный с крышкой Arctic Cat ( 3706-684 )
art. SM-10030
18 559 ₽
Требуется 1 шт.
18
Clamp, Hose art. 0124-045
По запросу
19
Hose - 25 ft art. 0610-538
По запросу
20
Conduit, Flexible - 5 ft art. 1619-355
По запросу
21
Clamp, Hose art. 1623-619
По запросу
22
Shield, Heat art. 6606-210
По запросу
23
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
24
Хомут Arctic Cat art. 1623-322
от 788 ₽
25
Conduit, Flexible - 4 in. art. 0619-619
По запросу
26
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-705
По запросу
27
Pad, Heat Exchanger - Front art. 4606-962
По запросу
