модель 2011 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2011CFH1EUSB)

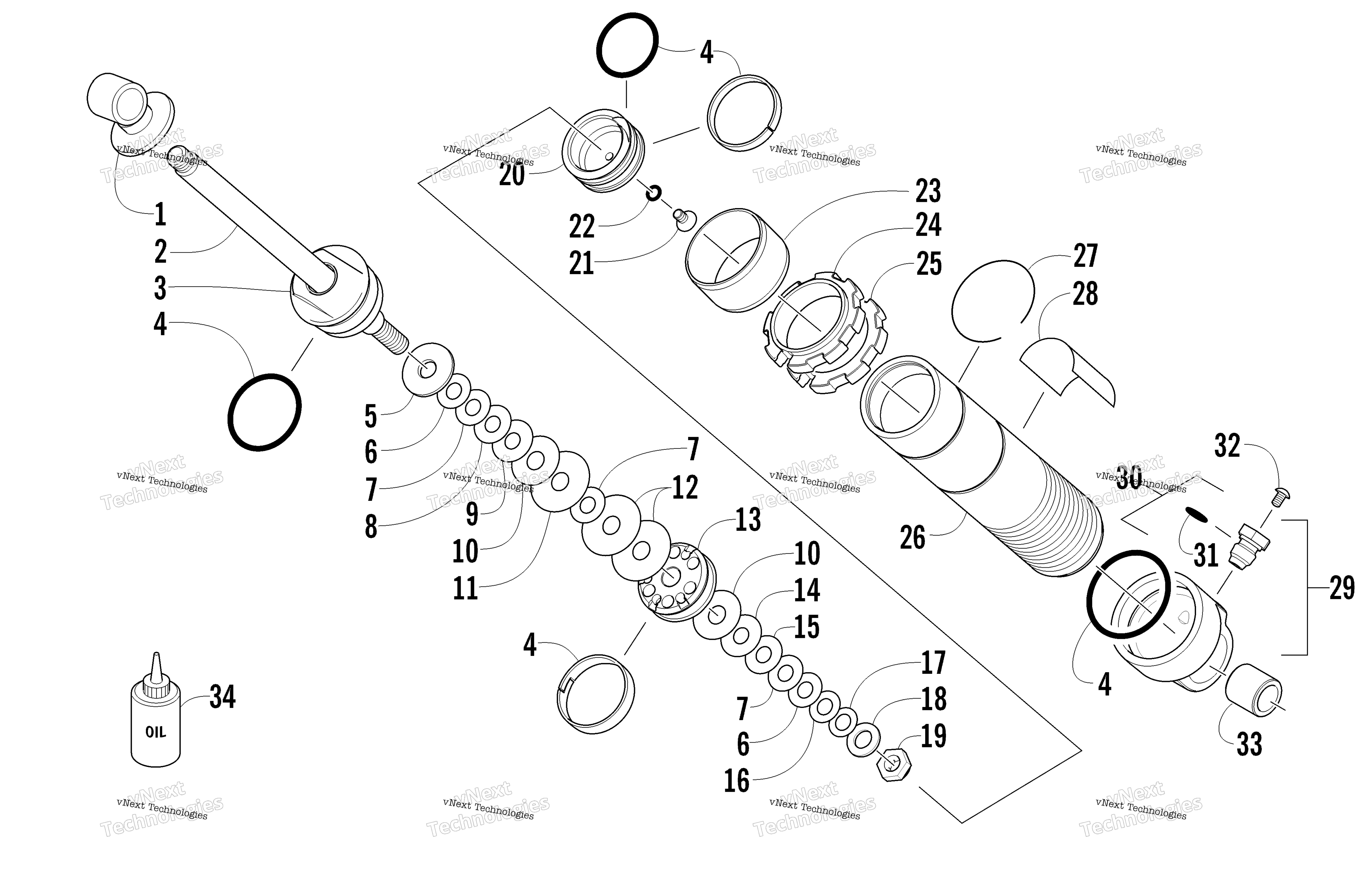

Схема задней части Suspension Front Arm Shock Absorber для CF8 BLACK (S2011CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock Absorber art. 2704-028
По запросу
1
Eyelet, Shock art. 0604-625
По запросу
2
Rod, Shock art. 3604-411
По запросу
3
Bearing - Assembly art. 2604-812
По запросу
4
Kit, Seal/Rebuild art. 2604-815
По запросу
5
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
6
Valve, .800X.008 (3/8ID) art. 0603-334
По запросу
7
Valve, 0.900 x 0.008 in. art. 0603-337
По запросу
8
Valve, 1.000 x 0.008 in. art. 0603-340
По запросу
9
Valve, 1.100 x 0.006 (3/8 ID) art. 0603-342
По запросу
10
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
11
Valve, 1.300 x 0.008 in. art. 0603-349
По запросу
12
Valve, 1.300 x 0.006 in. art. 0603-348
По запросу
13
Piston, 0.063 in. - Orifice art. 3604-509
По запросу
14
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
15
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
16
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
17
Valve, 0.550 x 0.020 in. art. 2603-902
По запросу
18
Washer, Backup art. 0603-389
По запросу
19
Nut, Cap - Fox Shock art. 0603-301
По запросу
20
Piston, Floating Assy art. 2604-816
По запросу
21
Screw, Machine - w/O-Ring (inc. 22) art. 1604-316
По запросу
22
O-Ring (FOX only) art. 1604-425
По запросу
23
Sleeve, Wear art. 2603-246
По запросу
24
Nut, Adjuster art. 2604-840
По запросу
25
Collar, Locking - Adjuster Nut art. 2604-841
По запросу
26
Body, Shock art. 3604-412
По запросу
27
Retainer art. 2603-245
По запросу
28
Decal, Shock art. 2603-475
По запросу
29
End Cap, Shock - Assembly (inc. 30-31) art. 2604-817
По запросу
30
Valve, Pressure - Assembly (inc. 31) art. 0703-341
По запросу
31
O-Ring art. 1604-318
По запросу
32
Screw, Valve art. 0624-097
По запросу
33
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
34
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
