модель 2011 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2011CFH1EUSB)

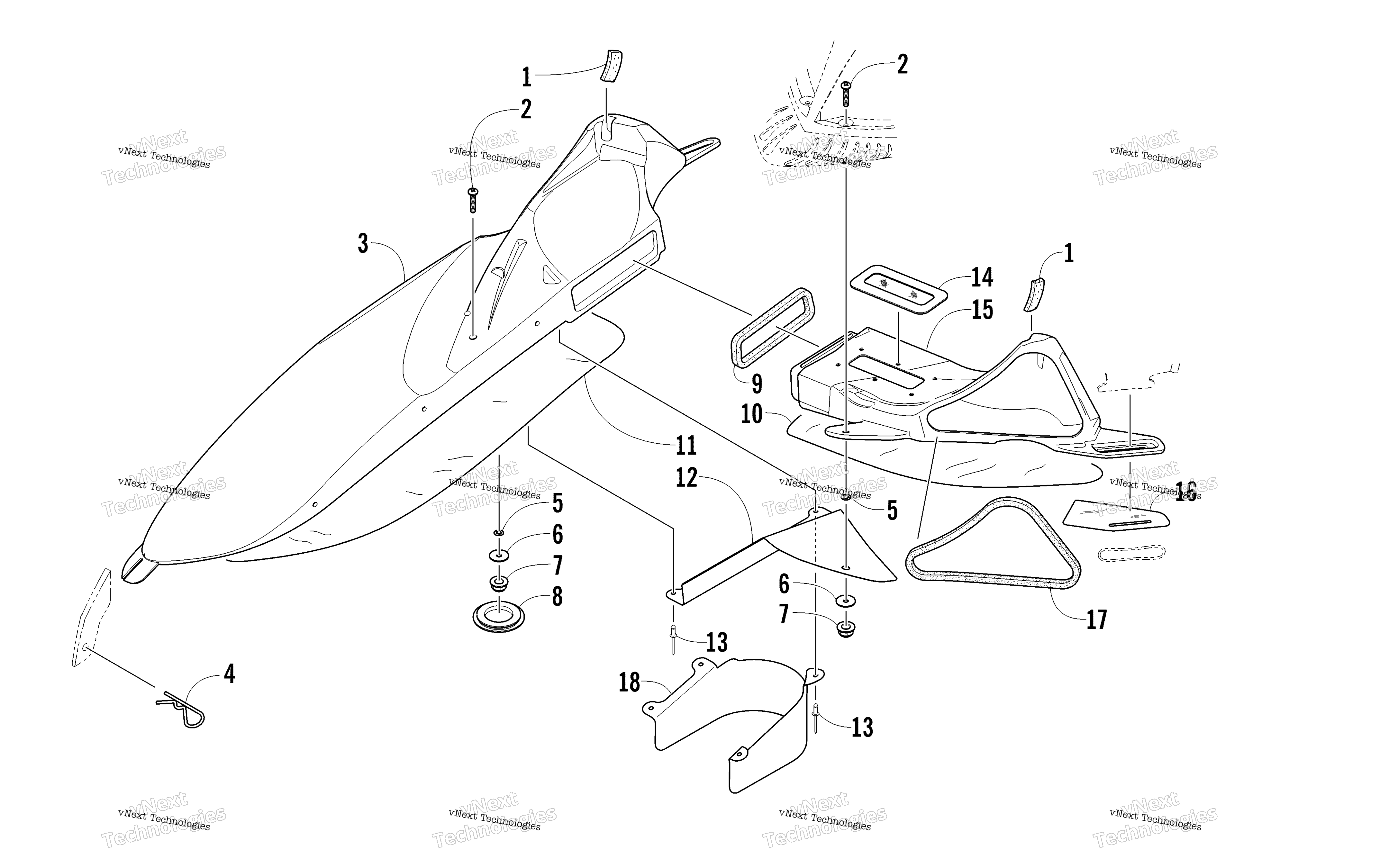

Схема узла впуска воздуха для CF8 BLACK (S2011CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Foam, Air Intake art. 0617-500
По запросу
2
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
3
Intake, Air - Right art. 6606-224
По запросу
4
Clip, Hairpin art. 1623-137
По запросу
5
Гайка Arctic Cat art. 1623-409
от 168 ₽
6
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
7
Nut, Lock art. 8047-366
По запросу
8
Заглушка основания сиденья Arctic Cat art. 0623-600
от 473 ₽
9
Foam, Air Intake art. 0617-488
По запросу
10
Foil, Protective art. 3606-811
По запросу
11
Foil, Protective art. 3606-779
По запросу
12
Shield, Heat art. 5606-054
По запросу
13
Rivet art. 0623-778
По запросу
14
Screen, Vent art. 5606-946
По запросу
15
Intake, Air - Left art. 3606-481
По запросу
16
Foil, Protective - Left art. 5606-051
По запросу
16
Foil, Protective - Right art. 5606-050
По запросу
17
Foam, Intake Bezel - Left art. 0617-487
По запросу
17
Foam, Intake Bezel - Right art. 0617-486
По запросу
18
Shield, Heat art. 6606-221
По запросу
