модель 2011 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2011CFH1EUSB)

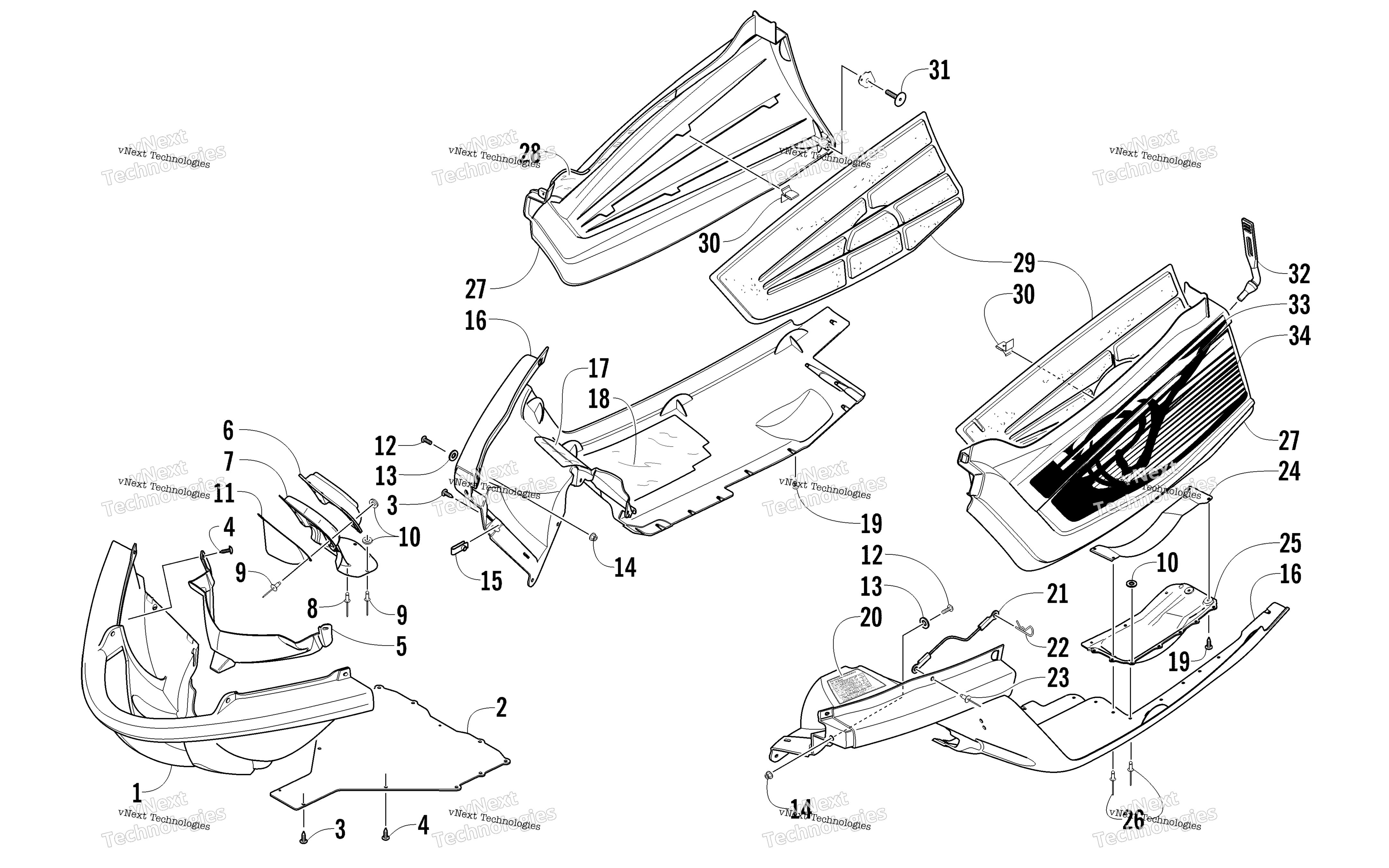

Схема Belly поддон узла для CF8 BLACK (S2011CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
BELLY PAN,FRT BUMPER-BLK art. 4606-040
По запросу
2
Belly Pan, Center Black art. 5606-483
По запросу
3
Винт-саморез Arctic Cat art. 1623-129
По запросу
4
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
5
Пластик-накладка передней части ( морды) Arctic Cat art. 2606-911
По запросу
6
Boot, Exhaust art. 2612-385
По запросу
7
Shield, Heat art. 1712-557
По запросу
8
Rivet art. 0623-778
По запросу
9
Rivet art. 8060-610
По запросу
10
Washer art. 0123-802
от 110 ₽
11
Deflector, Exhaust - Outlet art. 2612-008
По запросу
12
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
13
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
14
Nut, Lock art. 8047-366
По запросу
15
Clip, U-Nut art. 1623-030
По запросу
16
Belly Pan - Left Black art. 3706-429
По запросу
16
Belly Pan - Right Black art. 4706-078
По запросу
17
Foil, Protective - Upper art. 4606-436
По запросу
18
Foil, Protective - Lower art. 4606-781
По запросу
19
Винт Arctic Cat art. 2623-164
от 368 ₽
20
Decal, Clutching art. 9611-329
По запросу
21
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
22
Clip, Hairpin art. 0605-283
По запросу
23
Rivet art. 8061-426
По запросу
24
Deflector, Driven Clutch Protector art. 5606-305
По запросу
25
Protector, Driven Clutch art. 4606-417
По запросу
26
Rivet art. 8061-628
По запросу
27
Panel, Access - Left Black art. 4606-257
По запросу
27
Panel, Access - Right Black art. 4606-256
По запросу
28
Foil, Protective - Access Panel art. 5606-052
По запросу
29
Foam, Side Panel - Left art. 0617-503
По запросу
29
Foam, Side Panel - Right art. 0617-502
По запросу
30
Clip, Retaining art. 1623-694
По запросу
31
Screw, Retaining - Access Panel art. 1623-739
По запросу
32
Петля капота Arctic Cat art. 2606-624
от 1 292 ₽
33
Decal, Access Panel - Upper Right art. 9611-100
По запросу
33
Decal, Access Panel - Upper Left art. 9611-101
По запросу
34
Decal, Access Panel - Lower Right art. 9611-102
По запросу
34
Decal, Access Panel - Lower Left art. 9611-103
По запросу
