модель 2011 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2011CFH1EUSB)

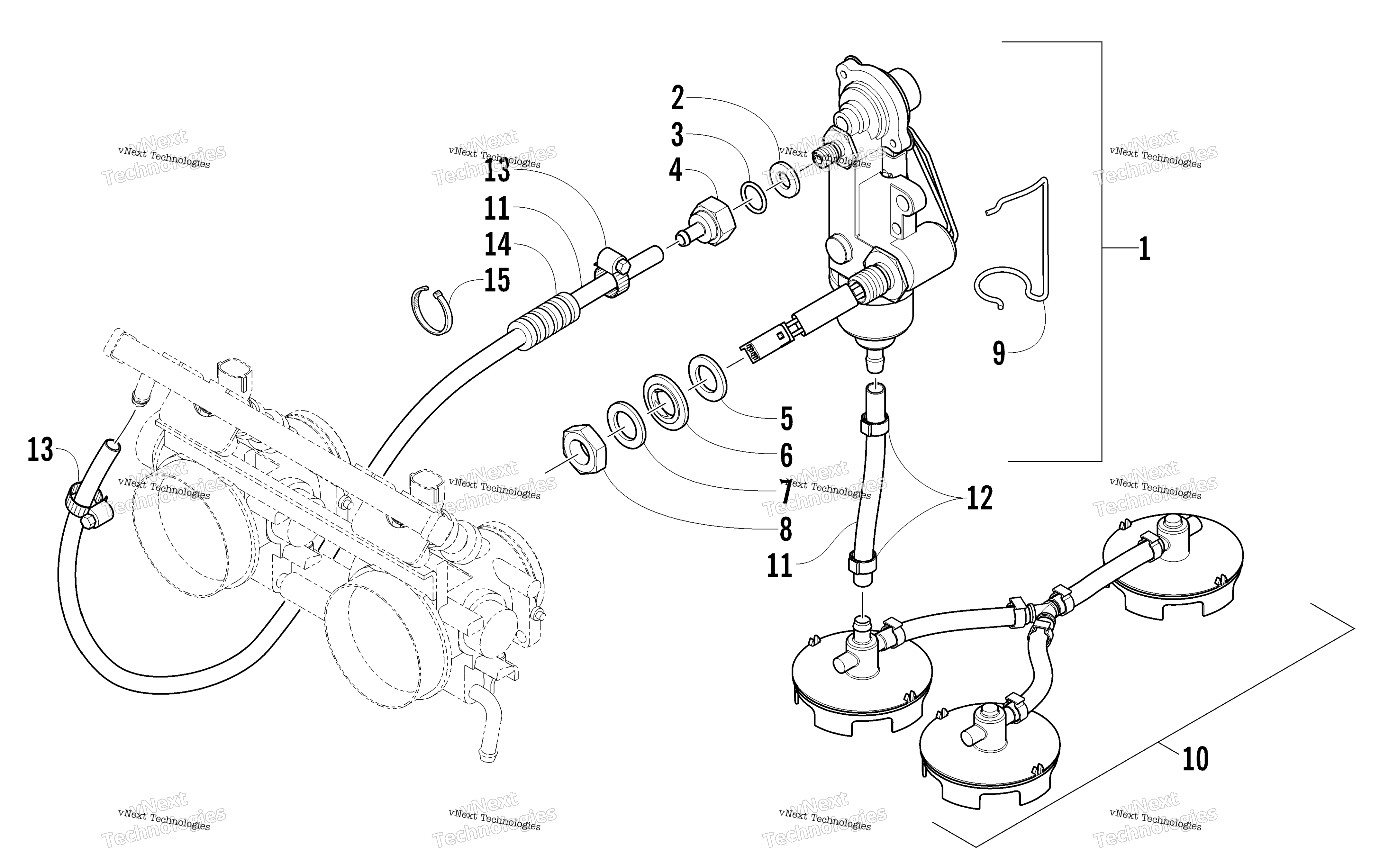

Схема топливной системы Pump Assembly для CF8 BLACK (S2011CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Fuel (inc. 2-9) art. 1670-851
от 15 530 ₽
2
Grommet art. 1670-535
По запросу
3
O-Ring art. 1670-476
По запросу
4
Nut, Fuel Pump Fitting art. 1670-475
По запросу
5
Grommet art. 1670-534
По запросу
6
Washer, Sealing - Threaded art. 1670-479
По запросу
7
Washer art. 1670-478
По запросу
8
Nut, Mounting art. 1670-477
По запросу
9
Retainer, Wire art. 1670-579
По запросу
10
PICKUP,FUEL-3 MP-ASSY (inc. 11 and one No. 12) art. 1670-695
По запросу
11
Hose, Fuel - 10 ft art. 0610-971
По запросу
12
Clamp, Hose art. 0610-563
По запросу
13
Clamp, Hose art. 0623-373
По запросу
14
Loom, 5/8" Non-Slit - 5 ft art. 1619-349
По запросу
15
Зажим Arctic Cat art. 0123-788
По запросу
