модель 2011 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2011CFH1EUSB)

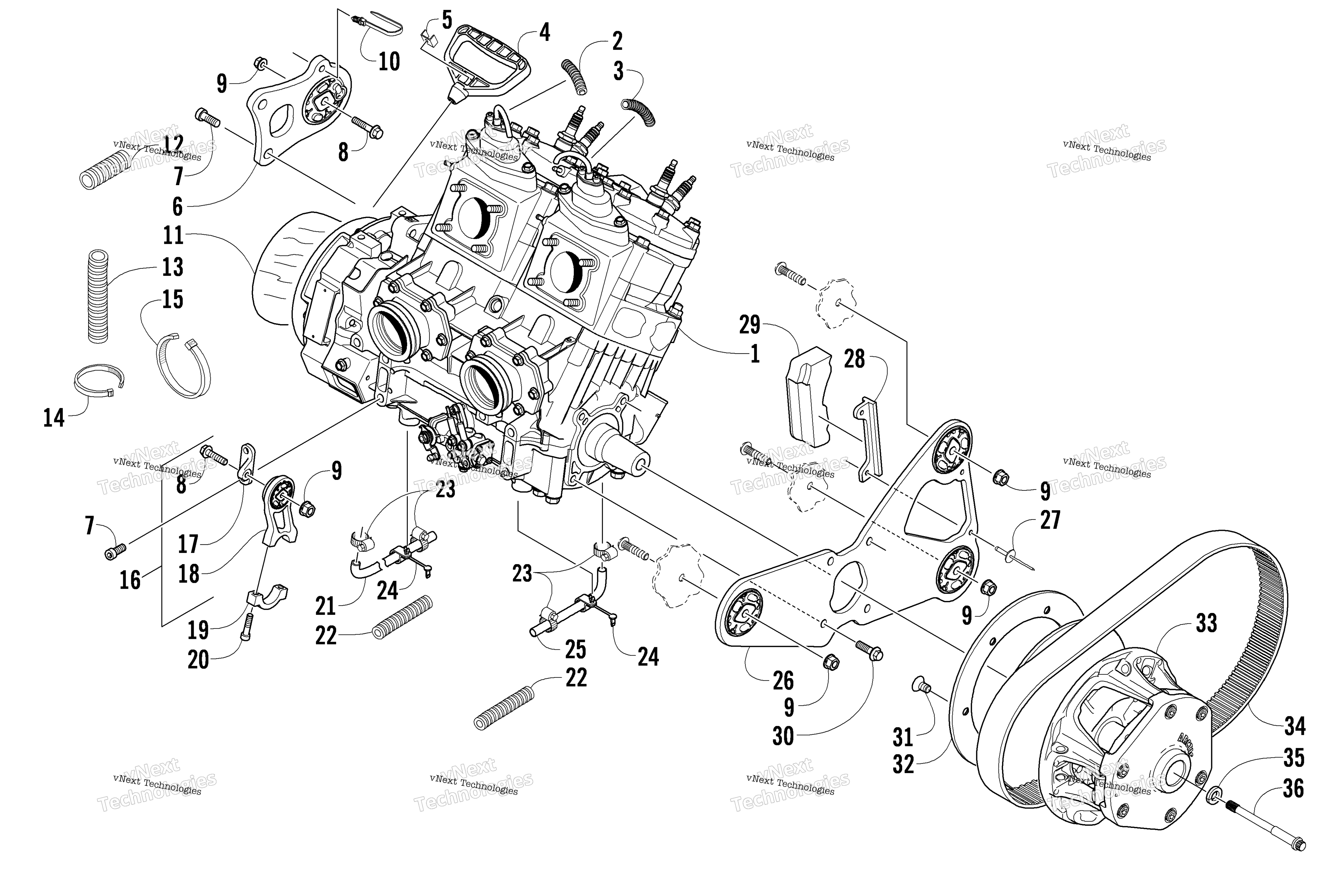

Схема двигателя And Related Parts для CF8 BLACK (S2011CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AB80L4 - w/o EFI Components art. 0662-609
По запросу
2
Conduit, High Temperature art. 1619-221
По запросу
3
Conduit, High Temperature art. 1619-220
По запросу
4
Handle, Recoil art. 0636-363
По запросу
5
Cap, Recoil Handle art. 0606-885
По запросу
6
BRKT,MTG-ENGINE-REAR-R/H-FAB art. 0708-581
По запросу
7
Screw, Cap art. 1623-504
По запросу
8
Screw, Cap art. 8020-136
По запросу
9
Гайка Arctic Cat art. 8047-426
По запросу
10
Tie, Cable - Push Mount art. 0623-677
По запросу
11
Foil, Protective art. 4606-425
По запросу
12
Conduit, Flexible - 4 in. art. 0619-619
По запросу
13
Conduit, Flexible (3/4 in. ID) - 12 in. art. 1619-131
По запросу
14
Зажим Arctic Cat art. 0123-788
По запросу
15
Tie, Cable art. 0623-144
По запросу
16
Bracket, Engine Mounting - Assembly (inc. one No. 8-9 and 17-18) art. 0708-523
По запросу
17
Bracket, Engine Mounting - Upper Right art. 0608-549
По запросу
18
Bracket, Engine Mounting - Front - Lower Right art. 0708-519
По запросу
19
Cap, Mounting Bracket - Engine art. 0608-467
По запросу
20
Screw, Cap art. 1623-603
По запросу
21
Hose, Coolant - MAG/Throttle Body art. 0610-774
По запросу
22
Conduit, Flexible - 5 ft art. 0619-776
По запросу
23
Clamp, Hose art. 0623-373
По запросу
24
Clamp, Push-Mount art. 1623-659
По запросу
25
Hose, Coolant art. 0610-699
По запросу
26
Bracket, Engine Mounting - Left (inc. 27-28) art. 0708-558
По запросу
27
RIVET,BLIND-DH SST68 PL art. 8060-730
По запросу
28
Plate, Backing - Torque Bumper art. 0608-565
По запросу
29
Bumper, Torque art. 0608-462
По запросу
30
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
31
Винт Arctic Cat art. 1623-821
от 987 ₽
32
Кольцо демпфер ведущего вариатора Arctic Cat art. 0645-410
от 9 377 ₽
33
Ведущий вариатор Arctic Cat art. 0746-435
от 29 000 ₽
34
Belt, Drive art. 0627-060
По запросу
35
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
36
Болт ведущего вариатора M12X1.25X157 Arctic Cat art. 1623-792
от 3 675 ₽
