модель 2011 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2011CFH1EUSB)

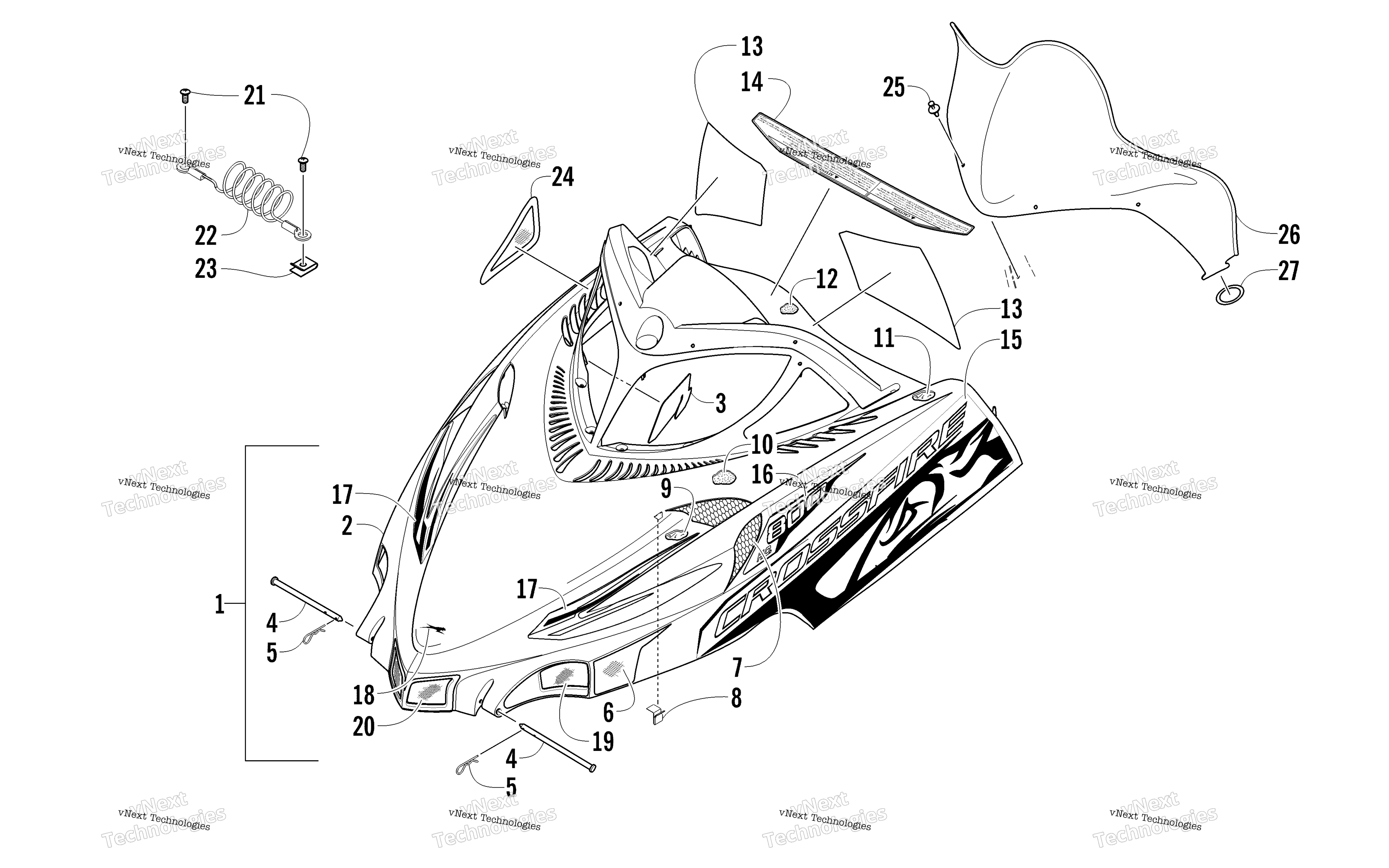

Схема Hood и Windshield узла для CF8 BLACK (S2011CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-18) art. 2718-989
По запросу
2
Hood w/o Decals - Black (inc. 3-14) art. 2718-984
По запросу
3
Foam, Protective - Hood Tab art. 6606-222
По запросу
4
Pin, Clevis art. 1623-026
По запросу
5
Clip, Hairpin art. 0623-847
По запросу
6
Decal, Reflector - Right Amber art. 9611-388
По запросу
6
Decal, Reflector - Left Amber art. 9611-389
По запросу
7
Screen, Vent - Rear - Left art. 2706-797
По запросу
8
Clip, Retaining art. 1623-694
По запросу
9
Foam, Hood - Forward - Right art. 0617-580
По запросу
9
Foam, Hood - Forward - Left art. 0617-581
По запросу
10
Foam, Hood - Center - Left art. 0617-602
По запросу
11
Foam, Hood - Rear - Left art. 0617-583
По запросу
11
Foam, Hood - Rear - Right art. 0617-582
По запросу
12
Foam, Hood - Rear - Center art. 0617-584
По запросу
13
Decal, Warning - French art. 8611-897
По запросу
13
Decal, Warning - English art. 8611-896
По запросу
14
Decal, Caution art. 6611-143
По запросу
15
Decal, Hood - Lower Left art. 9611-107
По запросу
15
Decal, Hood - Lower Right art. 9611-106
По запросу
16
Decal, Hood - Upper Right art. 9611-110
По запросу
16
Decal, Hood - Upper Left art. 9611-111
По запросу
17
Decal, Hood - Forward - Right art. 9611-104
По запросу
17
Decal, Hood - Forward - Left art. 9611-105
По запросу
18
Decal, AirCat - Chrome art. 8611-267
По запросу
19
Screen, Vent - Front - Right art. 6606-044
По запросу
19
Screen, Vent - Front - Left art. 6606-045
По запросу
20
Фильтр воздушный ( сетка )Arctic Cat art. 6606-046
от 4 694 ₽
21
Screw, Self-Tapping art. 0623-302
По запросу
22
Cable, Hood art. 2606-726
По запросу
23
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
24
Screen, Intake - Left art. 6606-239
По запросу
24
Screen, Intake - Right art. 6606-238
По запросу
25
Клипса Arctic Cat art. 0623-362
от 90 ₽
26
Windshield art. 4606-117
По запросу
27
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
