модель 2011 года
- Модель Crossfire 800
- Код модели CF8 BLACK (S2011CFH1EUSB)

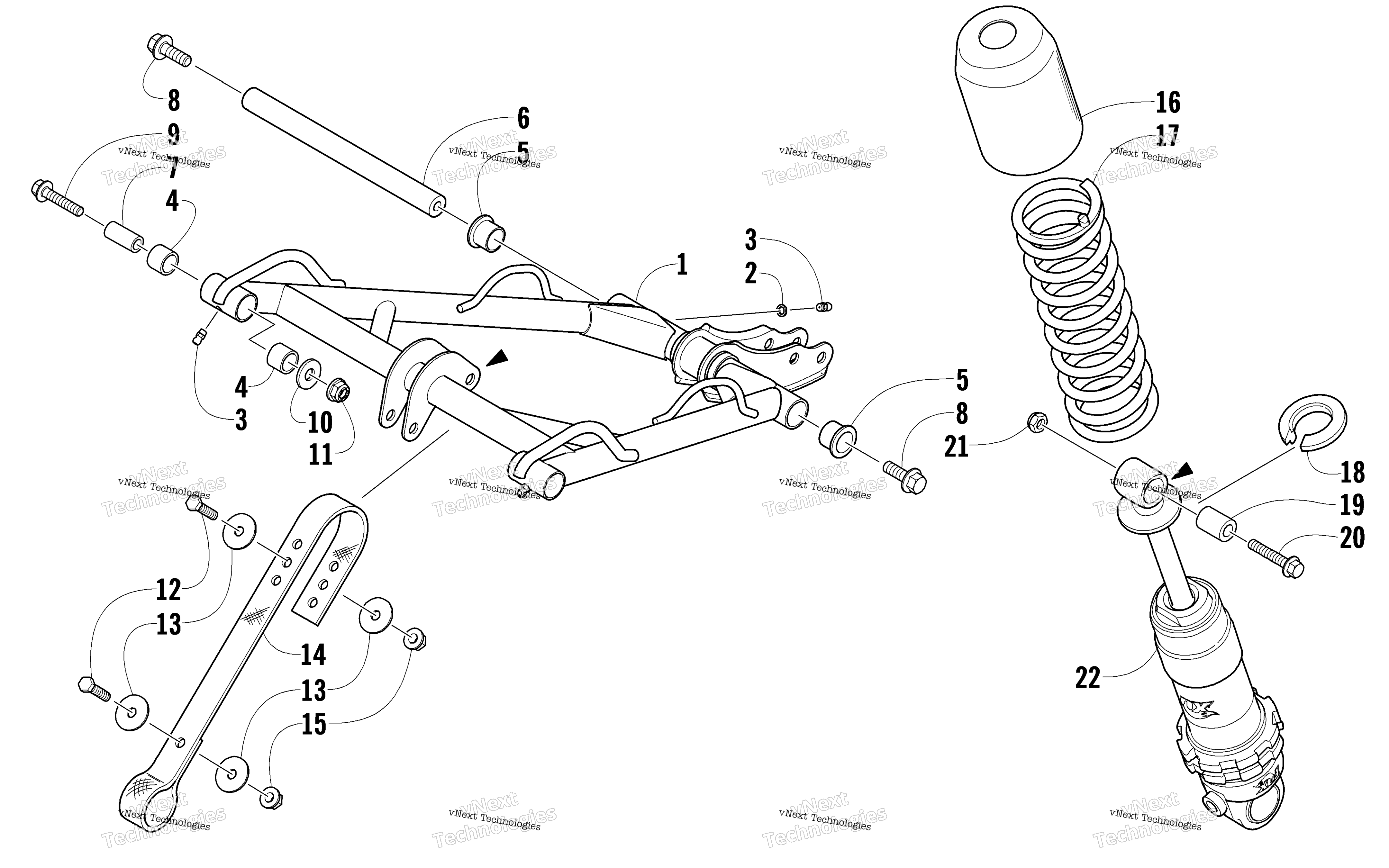

Схема задней части Suspension Front Arm Assembly для CF8 BLACK (S2011CFH1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension Black (inc. 2-5) art. 1704-720
По запросу
2
WASHER- GREASE FITTING art. 1623-011
По запросу
3
Фиттинг art. 1623-010
По запросу
4
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
5
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
6
Axle, Aluminum art. 2604-591
По запросу
7
Ось рычага Arctic Cat art. 1604-162
от 2 006 ₽
8
Screw, Cap art. 1623-248
По запросу
9
Screw, Cap art. 8020-229
По запросу
10
Washer art. 0114-197
По запросу
11
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
12
Screw, Cap art. 8002-043
По запросу
13
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
14
Ролик 3604-459 art. 4604-132
По запросу
15
Nut, Lock art. 8047-366
По запросу
16
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
17
Spring, Compression - Black art. 1704-461
По запросу
18
Retainer, Spring art. 3604-200
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
19
Втулка Arctic Cat art. 1603-531
По запросу
20
Screw, Cap art. 8020-226
По запросу
21
Nut, Hex - Thin Lock art. 8041-486
По запросу
22
Shock Absorber art. 2704-028
По запросу
