модель 2012 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2012ACDPRUSG)

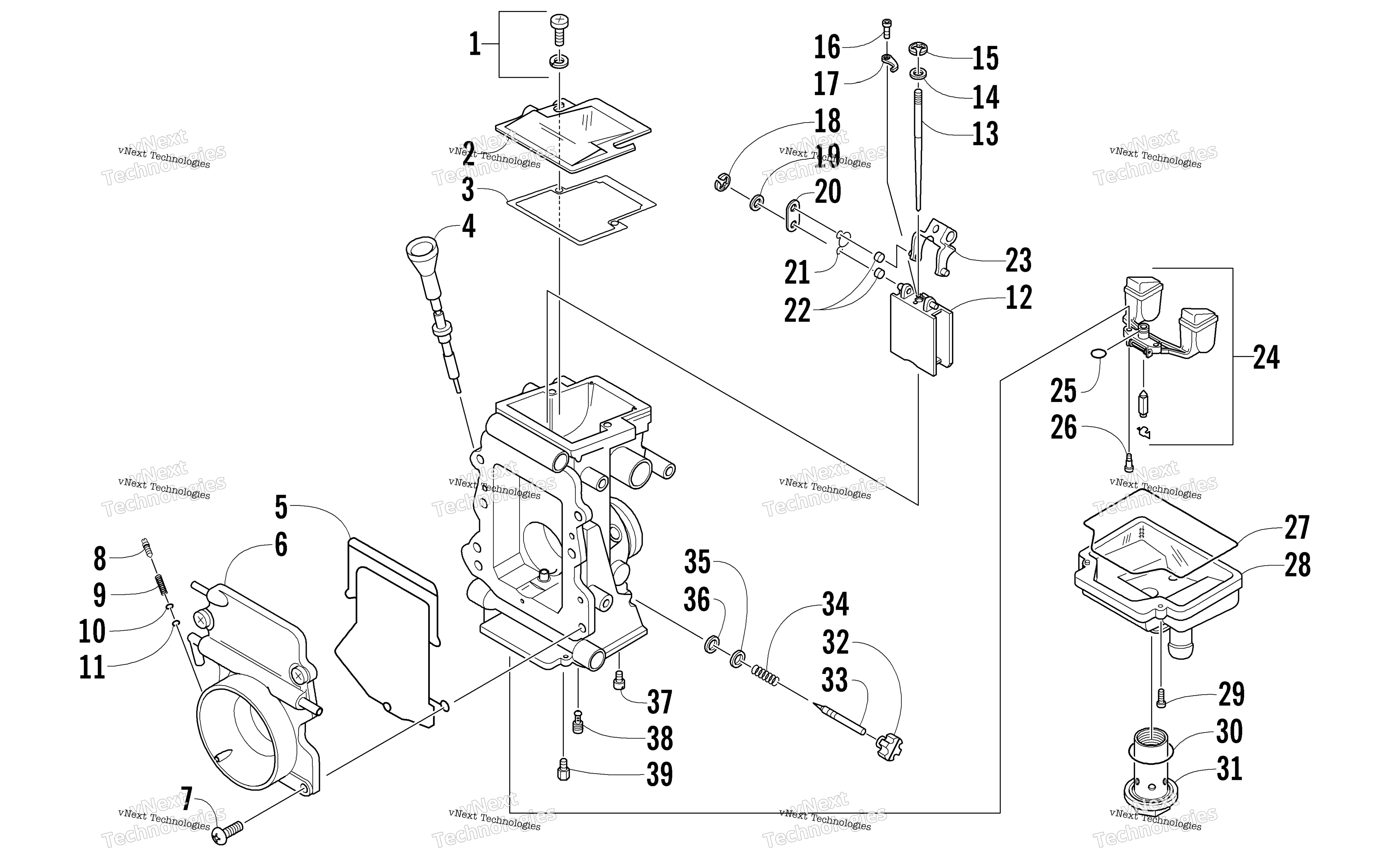

Схема карбюратора - Internal Parts для SNO PRO 600 GREEN (S2012ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Carburetor TM40-B421 art. 2670-258
По запросу
1
Screw w/Washer art. 6505-591
По запросу
2
Cap, Top art. 6506-142
По запросу
3
Gasket art. 6506-034
По запросу
4
Plunger Assembly art. 6506-387
По запросу
5
Gasket art. 6506-209
По запросу
6
Funnel, Right - Assembly art. 6506-336
По запросу
6
Funnel, Left - Assembly art. 6506-337
По запросу
7
Screw, Machine art. 6505-943
По запросу
8
Screw, Air art. 6506-220
По запросу
9
Spring art. 6506-217
По запросу
10
Washer art. 6506-218
По запросу
11
O-Ring art. 4505-011
По запросу
12
Valve, Throttle CA 2.5 art. 6506-273
По запросу
13
Needle, Jet art. 6506-421
По запросу
14
Washer art. 6505-552
По запросу
15
E-Clip art. 6505-628
По запросу
16
Screw, Machine art. 6506-054
По запросу
17
Plate, Retaining - Jet Needle art. 6506-055
По запросу
18
E-Clip art. 6506-051
По запросу
19
Washer art. 6506-052
По запросу
20
Plate art. 6506-039
По запросу
21
Clip art. 6506-040
По запросу
22
Bushing, Clip art. 6506-053
По запросу
23
Lever Assembly - Right art. 6506-047
По запросу
23
Lever Assembly - Left art. 6506-043
По запросу
24
Float Assembly 1.8 art. 6506-144
По запросу
25
O-Ring art. 6505-875
По запросу
26
Screw, Float Arm art. 6506-037
По запросу
27
Gasket, Float Chamber art. 6506-038
По запросу
28
Chamber, Float art. 6506-036
По запросу
29
Screw, Machine art. 6506-072
По запросу
30
O-Ring, Drain Plug art. 6505-185
По запросу
31
Plug, Drain art. 6506-032
По запросу
32
Cap, Fuel Mixture Screw art. 6506-076
По запросу
33
Screw, Fuel Mixture art. 6506-145
По запросу
34
Spring art. 6506-079
По запросу
35
Washer art. 6506-078
По запросу
36
Washer art. 6506-080
По запросу
37
Starter Jet 135 art. 6506-101
По запросу
38
Jet, Pilot art. 6506-262
По запросу
39
Main Jet 400 Alternate Carburetor Parts on Page art. 6505-124
По запросу
