модель 2012 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2012ACDPRUSG)

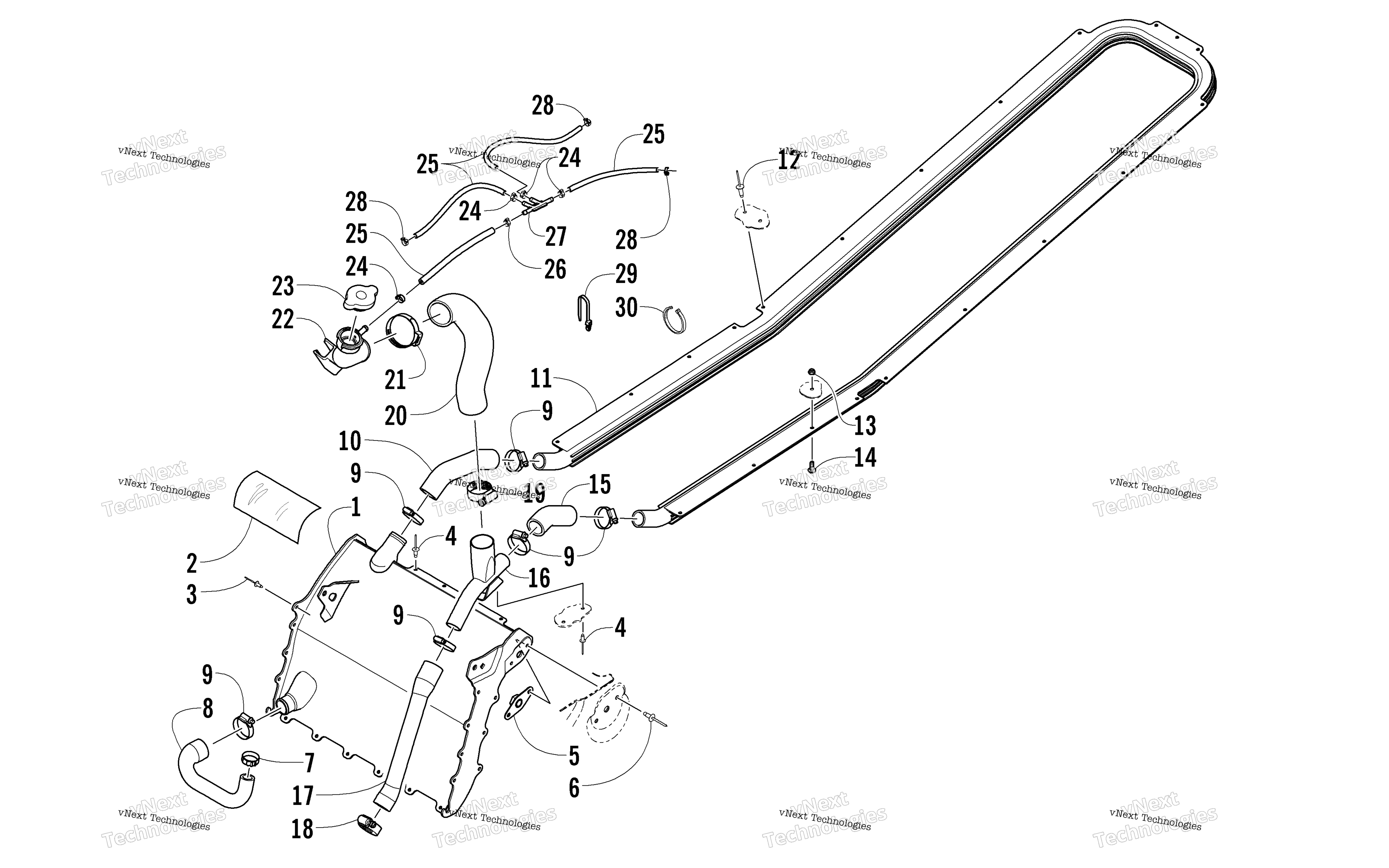

Схема системы охлаждения Assembly для SNO PRO 600 GREEN (S2012ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat - Front art. 0713-059
По запросу
2
Foil, Protective Optional art. 0619-206
По запросу
3
Заклепка Arctic Cat art. 8060-686
от 116 ₽
4
Rivet art. 8060-682
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Rivet - Zinc art. 8060-688
По запросу
7
Clamp, Hose art. 1623-418
По запросу
8
Hose, Coolant - Engine/Front Heat Exchanger art. 0613-063
По запросу
9
Clamp, Hose art. 1623-230
По запросу
10
Hose, Coolant - Front/Rear Heat Exchanger art. 0613-058
По запросу
11
Exchanger, Heat - Rear art. 0613-056
По запросу
12
Заклепка Arctic Cat art. 8060-706
от 116 ₽
13
Nut, Lock art. 8422-502
По запросу
14
Screw, Machine art. 8476-516
По запросу
15
Hose, Coolant - Rear Heat Exchanger/Coolant Junction art. 0613-059
По запросу
16
Junction, Coolant art. 0713-062
По запросу
17
Hose, Coolant - Coolant Junction/Thermostat art. 0613-054
По запросу
18
Clamp, Hose art. 1623-229
По запросу
19
Clamp, Hose art. 1623-094
По запросу
20
Hose, Coolant - Filler Neck/Heat Exchanger art. 0613-057
По запросу
21
Clamp, Hose art. 1623-926
По запросу
22
Neck, Filler art. 0613-030
По запросу
23
Cap art. 2606-284
По запросу
24
Clamp, Hose art. 1623-655
По запросу
25
Hose - 25 ft art. 0610-538
По запросу
26
Clamp, Hose art. 1623-619
По запросу
27
Fitting, Double-T art. 0610-717
По запросу
28
Хомут Arctic Cat art. 0623-063
от 683 ₽
29
Tie, Cable - Push Mount art. 0623-677
По запросу
30
Зажим Arctic Cat art. 0123-788
По запросу
