модель 2012 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2012ACDPRUSG)

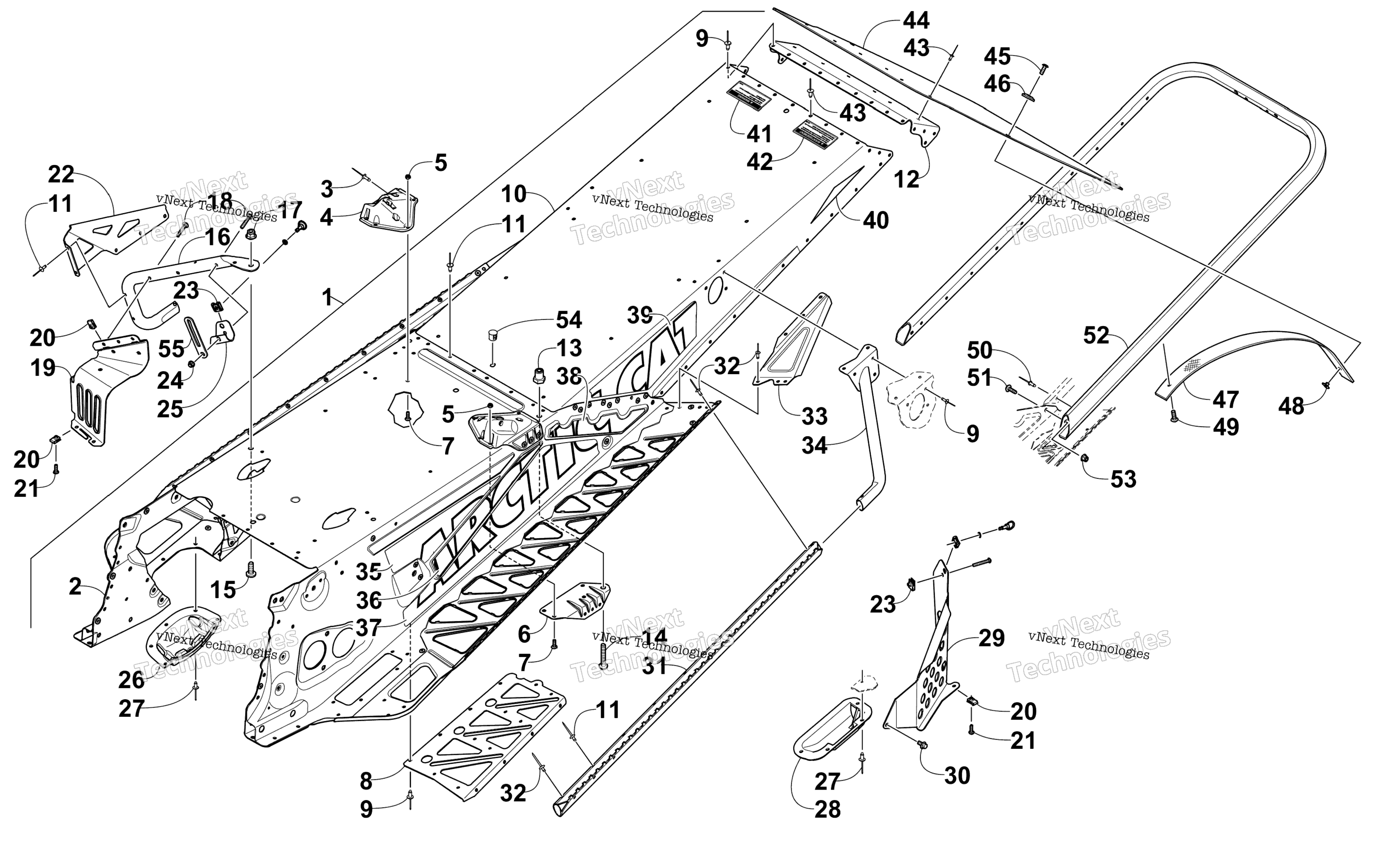

Схема Tunnel, задний Bumper, и Snowflap узла для SNO PRO 600 GREEN (S2012ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Green art. 1707-677
По запросу
1
Tunnel Assembly - Green (inc. 2-7 and 9-12) art. 1707-768
По запросу
2
Tunnel, Front - Assembly - Green art. 1707-766
По запросу
3
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
4
Bracket, Mounting - Rear Spar - Left - Green art. 1707-737
По запросу
4
Bracket, Mounting - Rear Spar - Right - Green art. 1707-736
По запросу
5
Nut, Lock art. 8422-502
По запросу
6
PLATE,BACKING-REAR SPAR SUPPORT-LH art. 1607-197
По запросу
6
PLATE,BACKING-REAR SPAR SUPPORT-RH art. 1607-196
По запросу
7
Screw, Machine art. 8476-512
По запросу
8
Support, Running Board - Right - Green art. 1707-732
По запросу
8
Support, Running Board - Left - Green art. 1707-733
По запросу
9
Rivet art. 8060-682
По запросу
10
Tunnel, Rear - Green art. 1707-729
По запросу
11
Rivet art. 1623-130
По запросу
12
End Cap, Tunnel - Green art. 1707-405
По запросу
13
Stand-Off, Gas Tank - Green art. 2704-301
По запросу
14
SCREW,MACH-TSPNH M8X1.25X50 CL8.8 BLK art. 8468-850
По запросу
15
Screw, Machine art. 8476-820
По запросу
16
Support, Footrest - Left - Black art. 1707-637
По запросу
16
Support, Footrest - Right - Black art. 1707-636
По запросу
17
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
18
Screw, Machine art. 8468-536
По запросу
19
Footrest - Left - Black art. 1707-557
По запросу
19
Footrest - Right - Black art. 1707-556
По запросу
20
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
21
Screw, Machine art. 8470-516
По запросу
22
Gusset, Footrest - Right - Black art. 1707-634
По запросу
22
Gusset, Footrest - Left - Black art. 1707-635
По запросу
23
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
24
Nut, Lock art. 8427-502
По запросу
25
Bracket, Mounting - Side Panel art. 6606-350
По запросу
26
Protector, Chain Case art. 1607-109
По запросу
27
Заклепка Arctic Cat art. 8061-708
от 168 ₽
28
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
29
Shield, Brake Disc - Black art. 1707-778
По запросу
30
Screw, Cap art. 8408-613
По запросу
31
Roll, Tunnel - Left - Green art. 1707-731
По запросу
31
Roll, Tunnel - Right - Green art. 1707-730
По запросу
32
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
33
Gusset, Running Board - Left art. 1707-735
По запросу
33
Gusset, Running Board - Right art. 1707-734
По запросу
34
SUPPORT,TUNNEL-LH-PTD PRL CAT GRN art. 1707-653
По запросу
34
SUPPORT,TUNNEL-RH-PTD PRL CAT GRN art. 1707-652
По запросу
35
Decal, Tunnel - Rear - Right art. 0621-194
По запросу
35
Decal, Tunnel - Rear - Left art. 0621-121
По запросу
36
Decal, Tunnel - Center - Right art. 0621-192
По запросу
36
Decal, Tunnel - Center - Left art. 0621-119
По запросу
37
Decal, Tunnel - Lower Front - Right art. 0621-190
По запросу
37
Decal, Tunnel - Lower Front - Left art. 0621-117
По запросу
38
Decal, Tunnel - Center Front - Left art. 0621-115
По запросу
38
Decal, Tunnel - Center Front - Right art. 0621-188
По запросу
39
Decal, Tunnel - Upper Front - Left art. 0621-113
По запросу
39
Decal, Tunnel - Upper Front - Right art. 0621-186
По запросу
40
Decal, Reflector - Red art. 8621-870
По запросу
41
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
42
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
43
Rivet art. 8061-706
По запросу
44
Snowflap art. 6606-623
По запросу
45
Screw, Machine art. 8017-607
По запросу
46
Washer art. 1623-242
По запросу
47
Strap, Snowflap Restraint art. 3604-157
По запросу
48
Nut art. 1623-608
По запросу
49
Screw, Self-Tapping art. 1623-022
По запросу
50
Заклепка Arctic Cat art. 8060-686
от 116 ₽
51
Винт Arctic Cat art. 8476-616
По запросу
52
Bumper, Rear - Black art. 1707-678
По запросу
53
Гайка Arctic Cat art. 8427-602
от 116 ₽
54
Plug art. 0623-562
По запросу
55
Зажим Arctic Cat art. 1623-984
По запросу
