модель 2012 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2012ACDPRUSG)

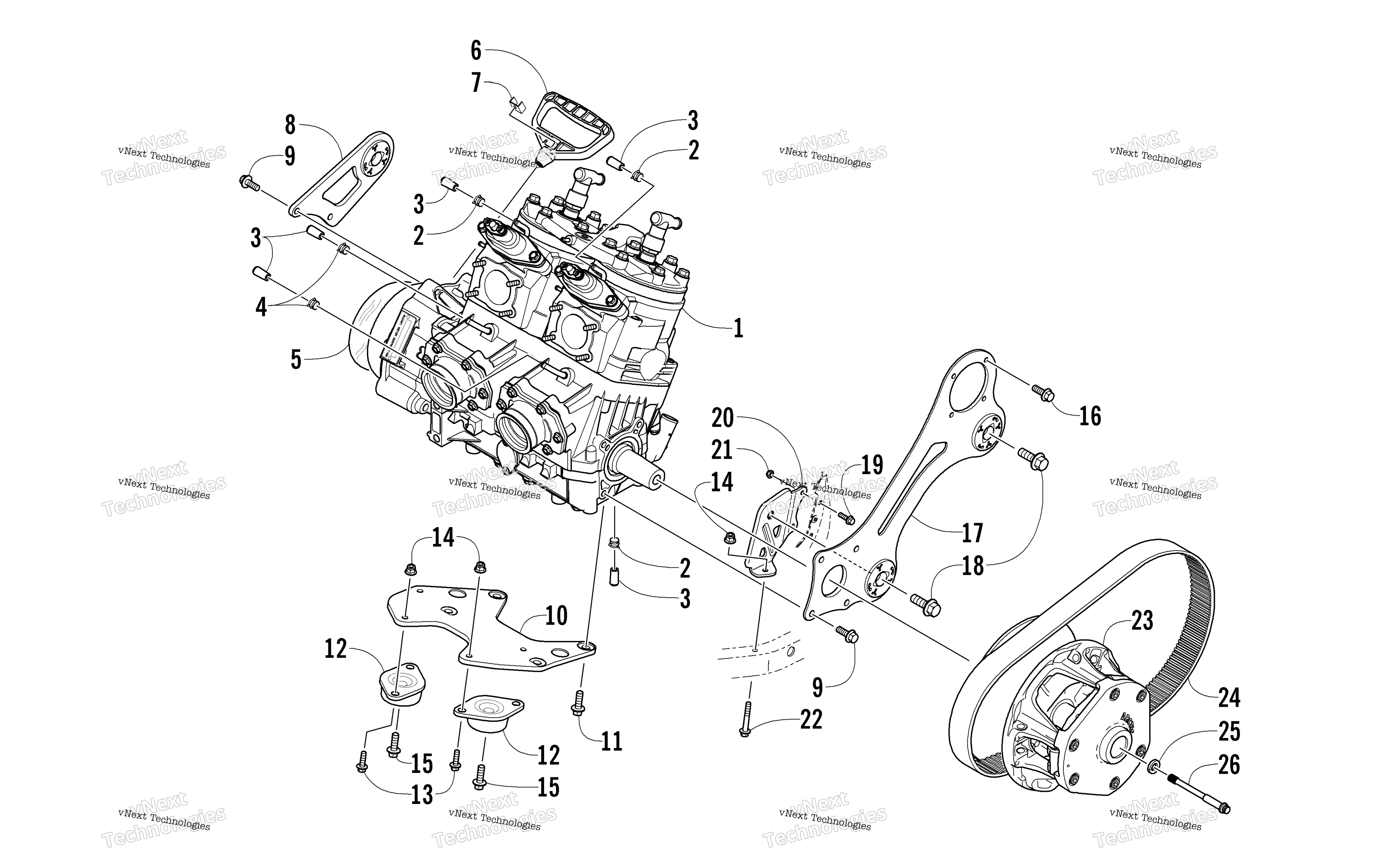

Схема двигателя And Related Parts для SNO PRO 600 GREEN (S2012ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AK60L3 art. 0662-579
По запросу
2
Clamp art. 1623-234
По запросу
3
Plug art. 0670-323
По запросу
4
Clamp, Hose art. 1623-233
По запросу
5
Foil, Protective art. 1670-328
По запросу
6
Handle, Recoil art. 0636-363
По запросу
7
Cap, Recoil Handle art. 0606-885
По запросу
8
Bracket, Engine Mounting - Right art. 0708-589
По запросу
9
Screw, Cap art. 8409-821
По запросу
10
Plate, Mounting - Front art. 0608-653
По запросу
11
Screw, Cap art. 8409-026
По запросу
12
Mount, Engine art. 0608-496
По запросу
13
Болт Arctic Cat art. 8408-620
от 190 ₽
14
Гайка Arctic Cat art. 8427-602
от 116 ₽
15
Screw, Cap art. 8409-017
По запросу
16
Screw, Cap art. 8408-621
По запросу
17
Plate, Engine Mounting - PTO art. 0708-588
По запросу
18
Винт Arctic Cat art. 8408-826
По запросу
19
Screw, Cap art. 8408-516
По запросу
20
Bracket, Support art. 0608-652
По запросу
21
Nut, Lock art. 8422-502
По запросу
22
Screw, Cap art. 8408-616
По запросу
23
Clutch, Drive - Uncalibrated art. 0746-264
По запросу
24
Belt, Drive art. 0627-085
По запросу
25
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
26
Болт ведущего вариатора M12X1.25X157 Arctic Cat art. 1623-792
от 3 675 ₽
