модель 2012 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2012ACDPRUSG)

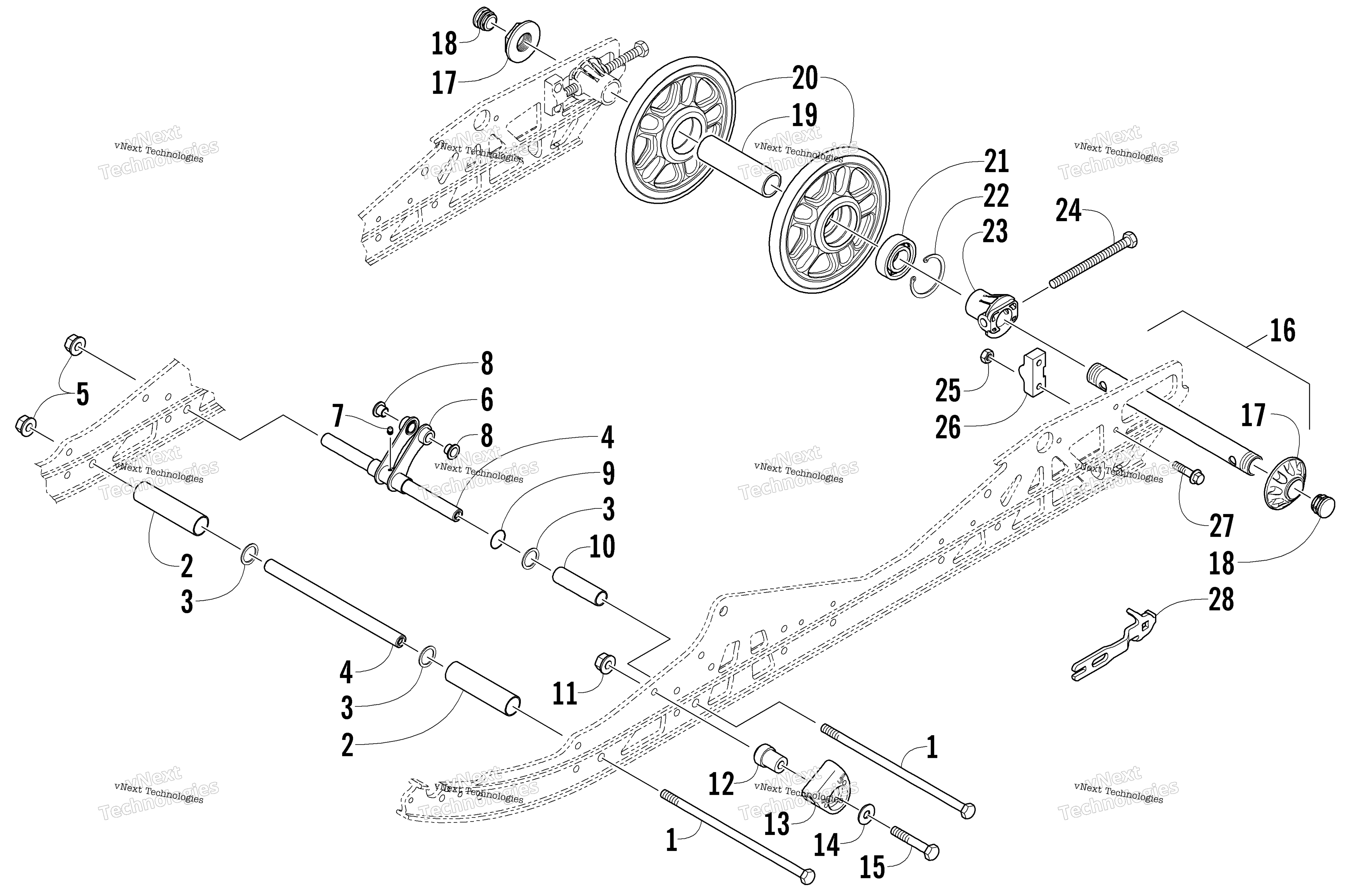

Схема Idler колесо узла для SNO PRO 600 GREEN (S2012ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 1423-431
По запросу
2
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
3
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
4
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
5
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
6
Pivot, Shock (inc. 7-8) art. 2704-208
По запросу
7
Fitting, Grease art. 9916-963
По запросу
8
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
9
O-Ring art. 2604-698
По запросу
10
Spacer art. 3604-581
По запросу
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Block, Slide art. 3604-204
По запросу
13
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
14
Шайба Arctic Cat art. 8450-133
от 116 ₽
15
Screw, Cap art. 8408-850
По запросу
16
Axle, Rear - w/Nut - Assembly - Left (inc. 17) art. 1704-891
По запросу
17
Nut, Axle art. 2604-914
По запросу
18
Заглушка Arctic Cat art. 3606-799
от 258 ₽
19
Spacer art. 2604-115
По запросу
20
Wheel, Idler (inc. 21-22) art. 3604-185
По запросу
21
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
22
Ring, Retaining art. 1623-622
По запросу
23
Bushing, Adjuster art. 4604-087
По запросу
24
Screw, Cap art. 0124-310
По запросу
25
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
26
Adjuster, Track art. 1704-379
По запросу
27
Screw, Cap art. 1623-539
По запросу
28
Tool, Axle Nut art. 0644-558
По запросу
Другие схемы модели
Idler колесо узел
