модель 2012 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2012ACDPRUSG)

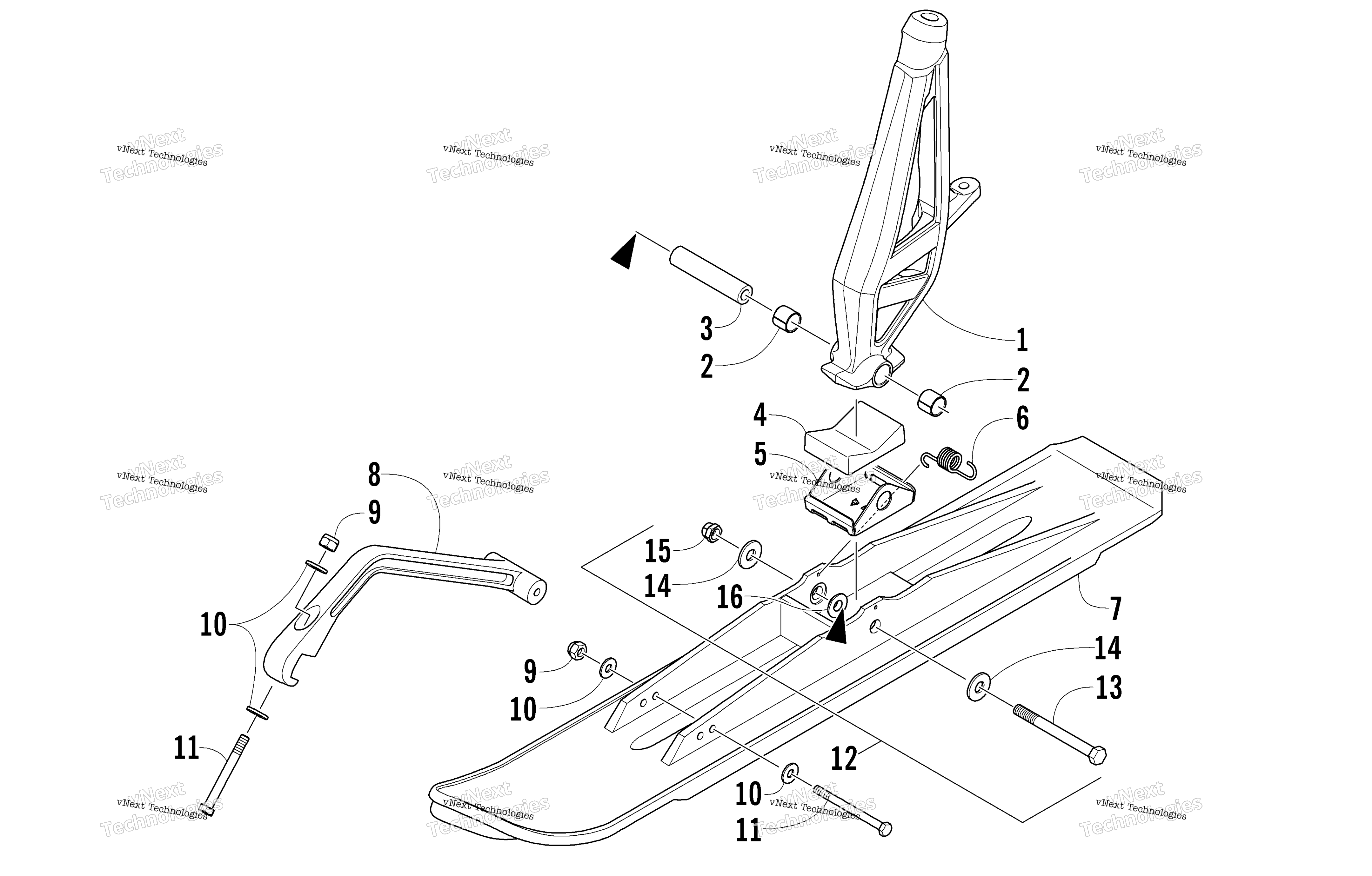

Схема Ski и Spindle узла для SNO PRO 600 GREEN (S2012ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Spindle, Steering - Left Green (inc. 2) art. 2703-911
По запросу
1
Spindle, Steering - Right Green (inc. 2) art. 2703-910
По запросу
2
Bearing art. 2603-481
По запросу
3
AXLE,SPINDLE art. 2603-548
По запросу
4
Damper, Ski art. 2603-986
По запросу
5
PLATE,DAMPER art. 2603-894
По запросу
6
Spring, Slide art. 3606-549
По запросу
7
Ski (inc. 8-11) art. 2703-658
По запросу
8
Handle, Plastic - Black art. 2603-708
По запросу
9
Nut, Lock art. 0623-928
По запросу
10
Washer art. 0623-927
По запросу
11
Screw, Cap art. 1623-684
По запросу
12
Kit, Hardware (inc. 13-16) art. 1623-433
По запросу
13
Screw, Cap art. 1623-434
По запросу
14
Washer art. 0623-929
По запросу
15
Nut, Lock art. 8040-545
По запросу
16
Insert, Ski Saddle art. 1603-513
По запросу
Другие схемы модели
Ski и Spindle узел
