модель 2012 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2012ACDPRUSG)

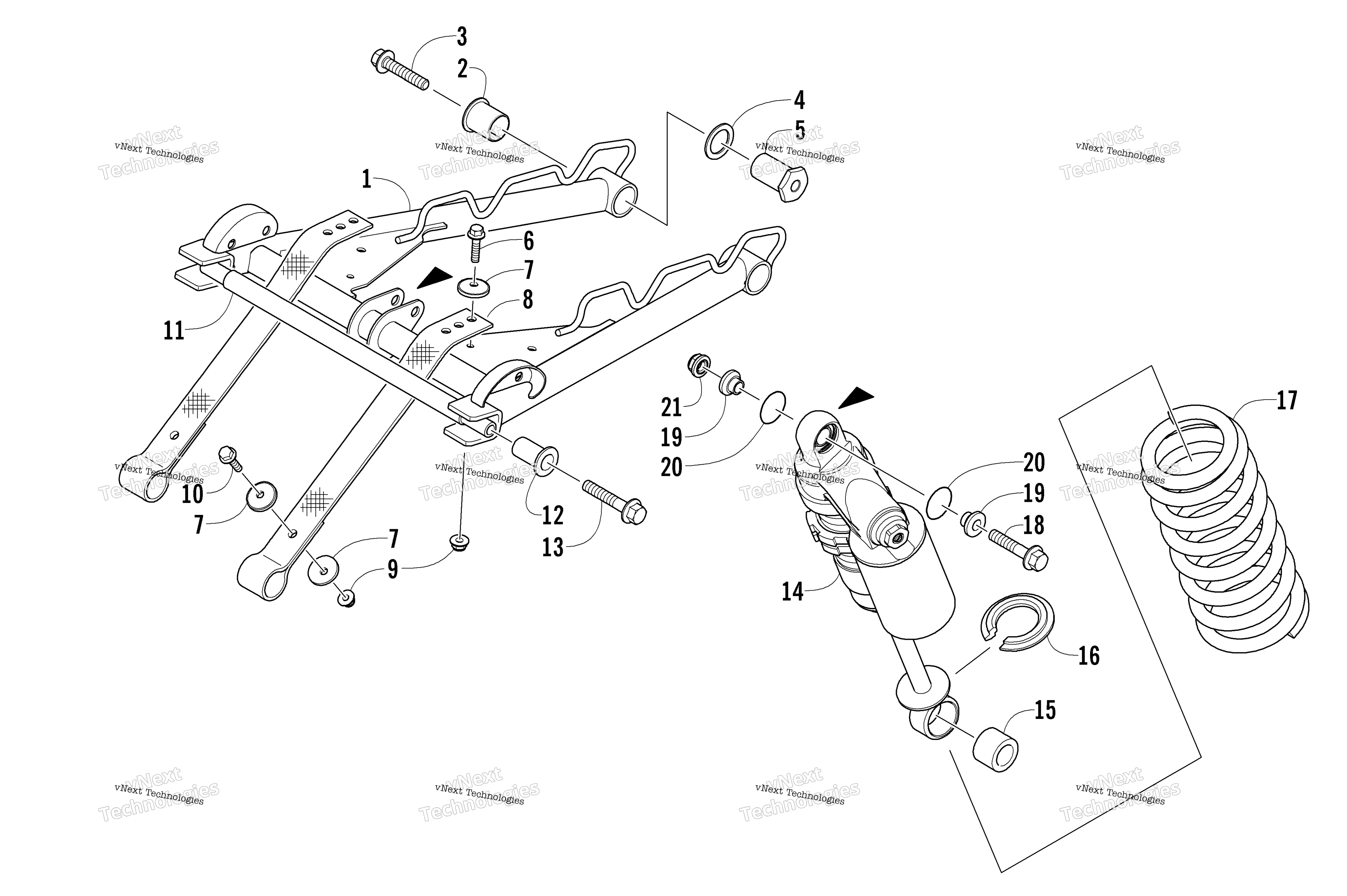

Схема задней части Suspension Front Arm Assembly для SNO PRO 600 GREEN (S2012ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension Black (inc. 2) art. 2704-537
По запросу
2
Bushing art. 3604-702
По запросу
3
Screw, Cap art. 8409-241
от 1 092 ₽
4
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
5
Axle art. 3604-701
По запросу
6
Болт Arctic Cat art. 8408-625
от 116 ₽
7
Washer art. 0623-875
По запросу
8
Strap, Limiter art. 3604-823
По запросу
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Болт Arctic Cat art. 8408-635
от 110 ₽
11
Axle art. 3604-711
По запросу
12
Bushing art. 3604-791
По запросу
13
Screw, Cap art. 8408-051
По запросу
14
Complete Shock Absorber art. 2704-155
По запросу
15
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
16
Retainer, Spring art. 3604-200
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
17
Spring, Compression - Black art. 2704-229
По запросу
18
Screw, Cap art. 8408-045
По запросу
19
Spacer art. 3604-709
По запросу
20
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
21
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
