модель 2012 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2012ACDPRUSG)

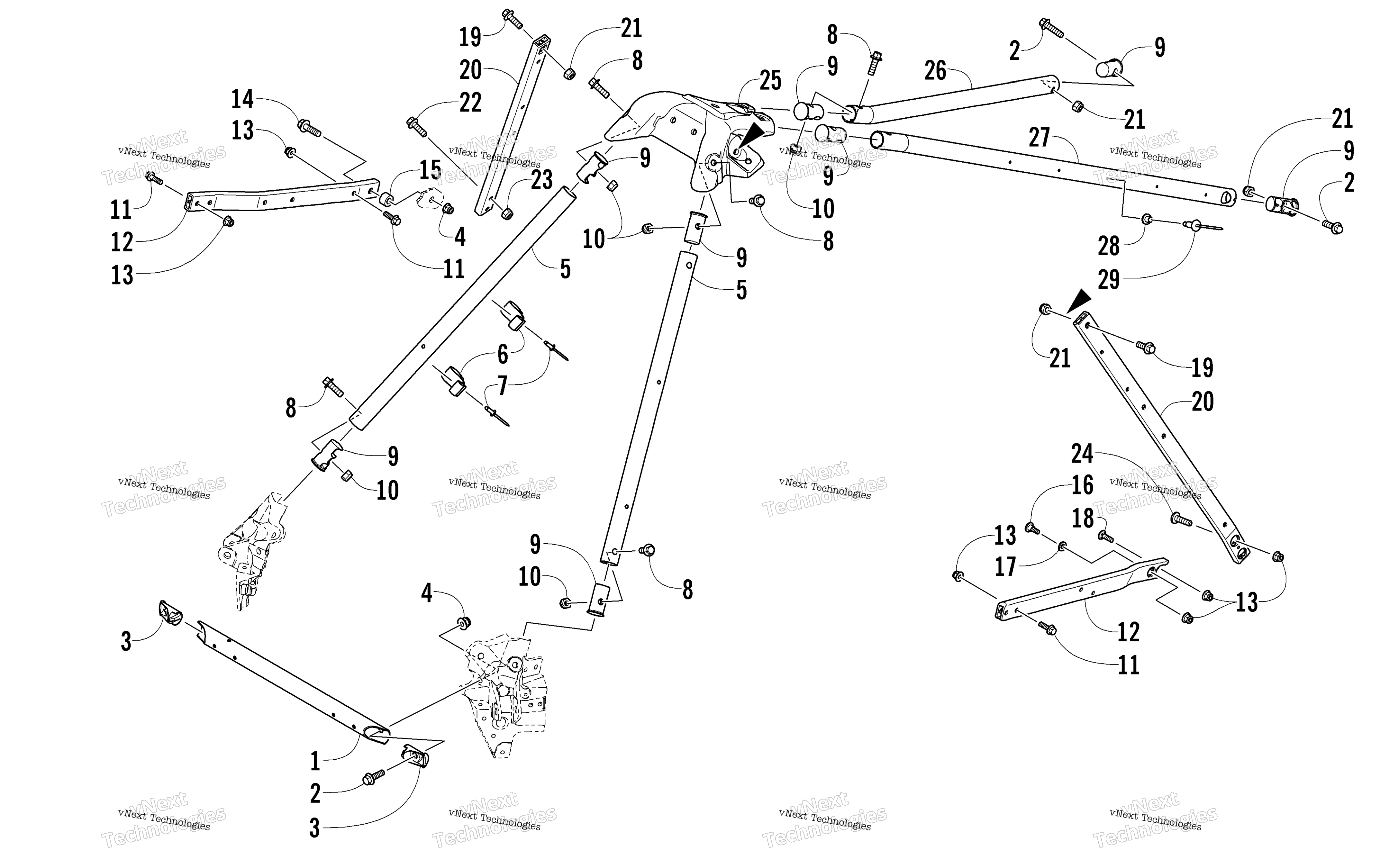

Схема рулевого управления Support Assembly для SNO PRO 600 GREEN (S2012ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
2
Screw, Cap art. 8408-830
По запросу
3
Insert art. 1607-002
По запросу
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
5
Spar, Front - Black art. 1707-666
По запросу
6
Clamp, Routing art. 1623-938
По запросу
7
Заклепка Arctic Cat art. 8060-686
от 116 ₽
8
SCREW,CAP-HFH M10X1.25X25 CL8.8 Z&Y art. 8408-025
По запросу
9
Insert art. 1607-680
По запросу
10
Nut, Lock art. 8422-002
от 882 ₽
11
Screw, Cap art. 8408-630
По запросу
12
Support, Chassis - Right art. 1607-212
По запросу
12
Support, Chassis - Left art. 1607-165
По запросу
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
Болт Arctic Cat art. 8408-880
от 326 ₽
15
Spacer art. 1605-093
По запросу
16
Болт Arctic Cat art. 0423-356
от 168 ₽
17
Шайба Arctic Cat art. 8050-242
По запросу
18
Bolt, Carriage art. 1623-917
По запросу
19
Болт Arctic Cat art. 8408-820
от 110 ₽
20
Support, Side - Rear - Right art. 0607-252
По запросу
20
Support, Side - Rear Left art. 1607-393
По запросу
21
Nut, Lock art. 8422-802
По запросу
22
Болт Arctic Cat art. 8408-625
от 116 ₽
23
Nut art. 8422-602
По запросу
24
Винт Arctic Cat art. 8476-616
По запросу
25
Support, Steering - Black art. 1707-618
По запросу
26
Spar, Rear - Right Black art. 1707-632
По запросу
27
Spar, Rear - Left Black art. 1707-633
По запросу
28
Snap, Body - Cushion art. 0116-074
По запросу
29
Rivet art. 8060-284
По запросу
