модель 2012 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2012ACDPRUSG)

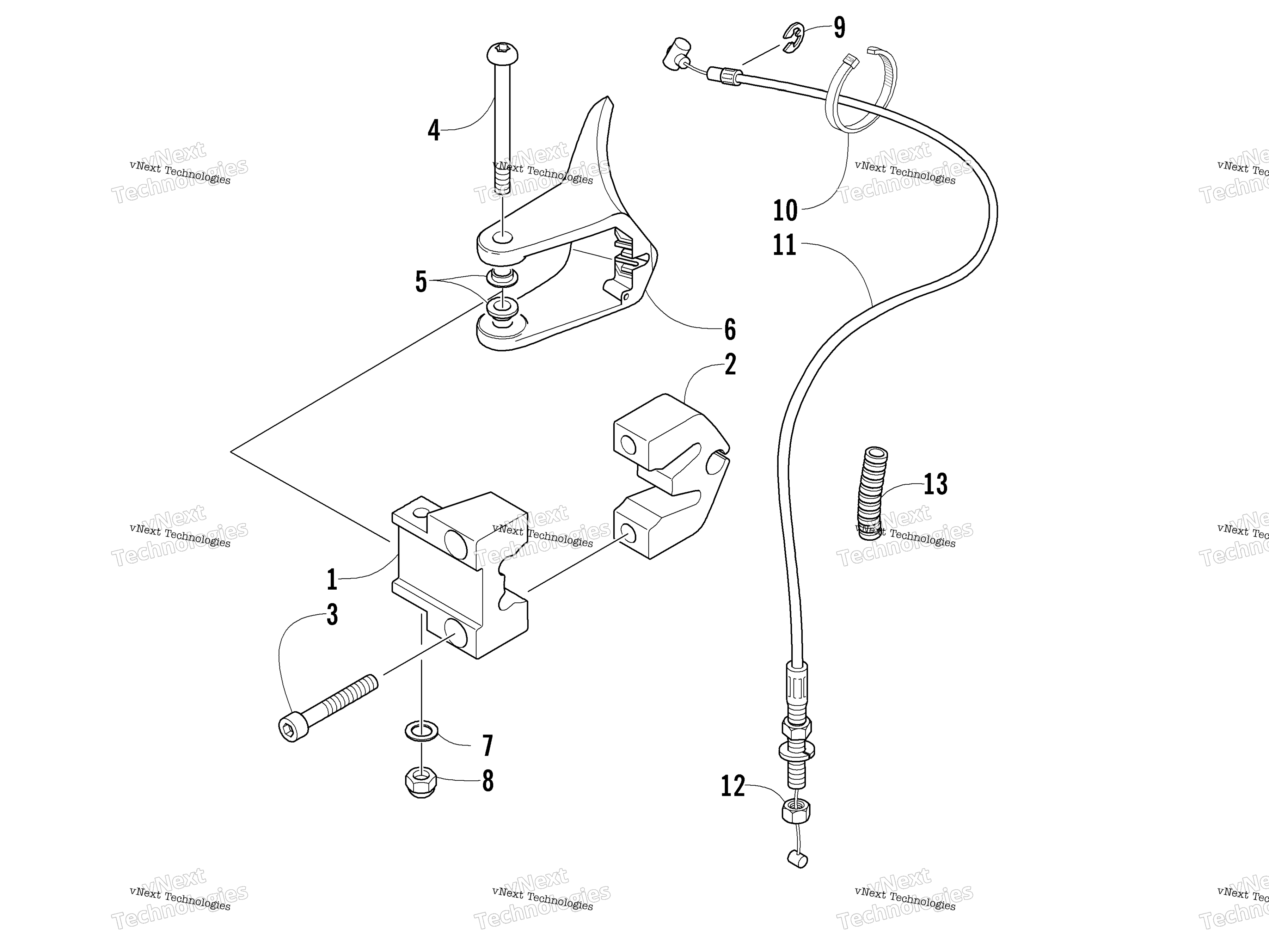

Схема дросселя Control Assembly для SNO PRO 600 GREEN (S2012ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Block, Mounting - Throttle Lever - Front art. 0605-383
По запросу
2
Block, Mounting - Throttle Lever - Rear art. 0605-384
По запросу
3
Screw, Cap art. 8005-494
По запросу
4
Screw, Shoulder art. 0609-789
По запросу
5
Seal art. 0609-038
По запросу
6
Lever, Throttle - 34 mm art. 0609-481
По запросу
7
Washer art. 1623-616
По запросу
8
Nut, Cap art. 0609-790
По запросу
9
Ring, Retaining art. 0123-231
По запросу
10
Tie, Cable - 4 in. art. 0123-811
По запросу
10
Зажим Arctic Cat art. 0123-788
По запросу
11
Cable, Throttle (inc. 12) art. 0687-238
По запросу
12
Nut, Jam art. 0623-464
По запросу
13
Conduit, High Temperature art. 1619-221
По запросу
