модель 2016 года
- Модель M 6000
- Код модели M 6000 LTD 153 (S2016M6DPSUSB)

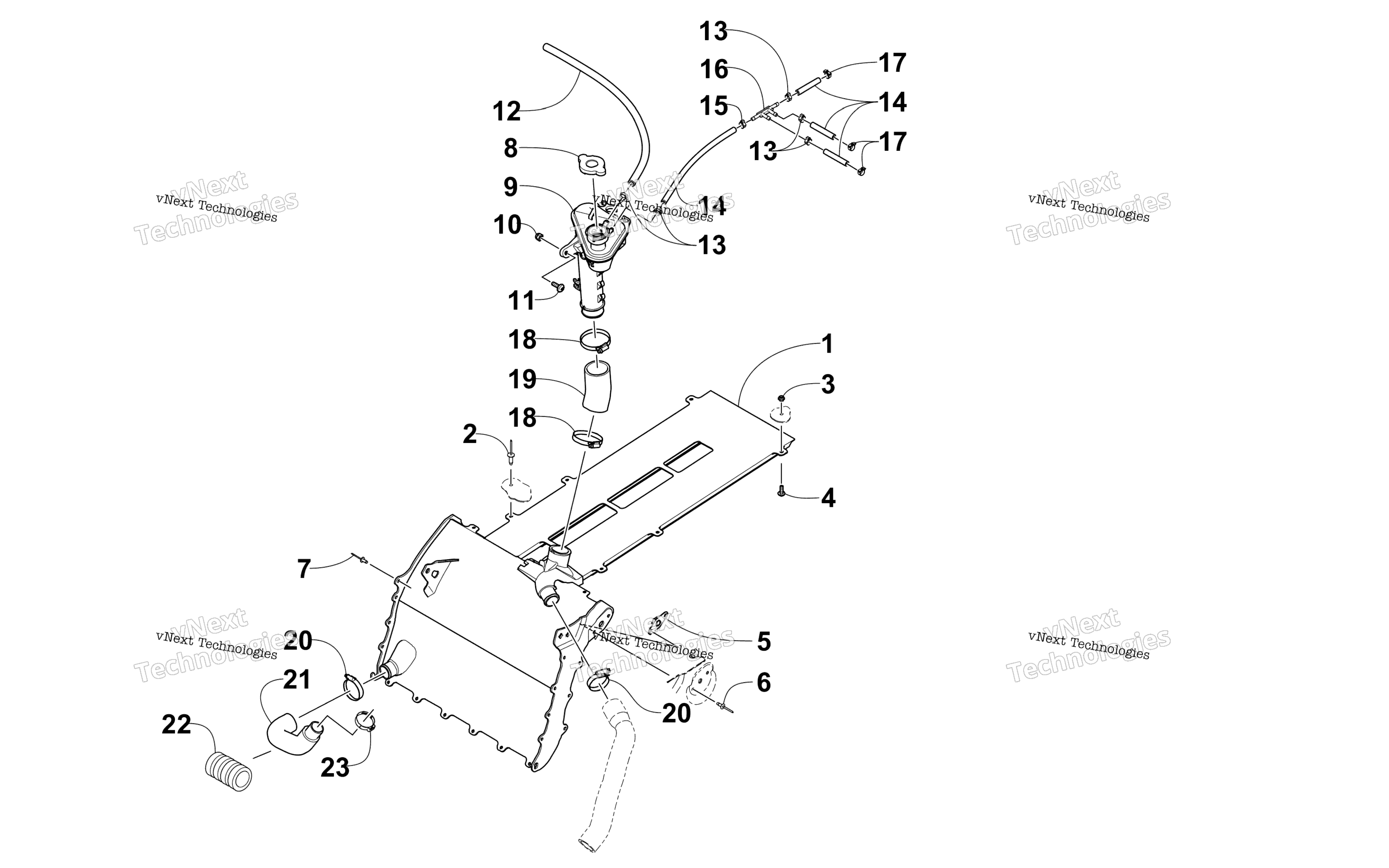

Схема системы охлаждения Assembly для M 6000 LTD 153 (S2016M6DPSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-110
По запросу
2
Rivet - Black art. 8060-702
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Rivet - Zinc art. 8060-688
По запросу
7
Заклепка Arctic Cat art. 8060-706
от 116 ₽
8
Cap art. 2606-284
По запросу
9
Tank, Coolant art. 0613-135
По запросу
10
Nut art. 8422-602
По запросу
11
Screw, Machine art. 8476-625
от 160 ₽
12
Трубка зеленая Arctic Cat art. 0610-692
По запросу
12
Hose - Green - 100 ft art. 0610-693
По запросу
13
Clamp, Hose art. 1623-655
По запросу
14
Hose - 25 ft art. 0610-538
По запросу
15
Clamp, Hose art. 1623-619
По запросу
16
Fitting, Double-T art. 0610-717
По запросу
17
Хомут Arctic Cat art. 0623-063
от 683 ₽
18
Clamp, Hose art. 0423-317
По запросу
19
Hose, Coolant - Filler Neck/Heat Exchanger art. 0610-936
По запросу
20
Clamp, Hose art. 2623-088
По запросу
21
Hose, Coolant - Engine/Heat Exchanger art. 0610-864
По запросу
22
Conduit, Flexible - 4 in. art. 0619-619
По запросу
23
Clamp, Hose art. 1623-656
По запросу
