модель 2016 года
- Модель M 6000
- Код модели M 6000 LTD 153 (S2016M6DPSUSB)

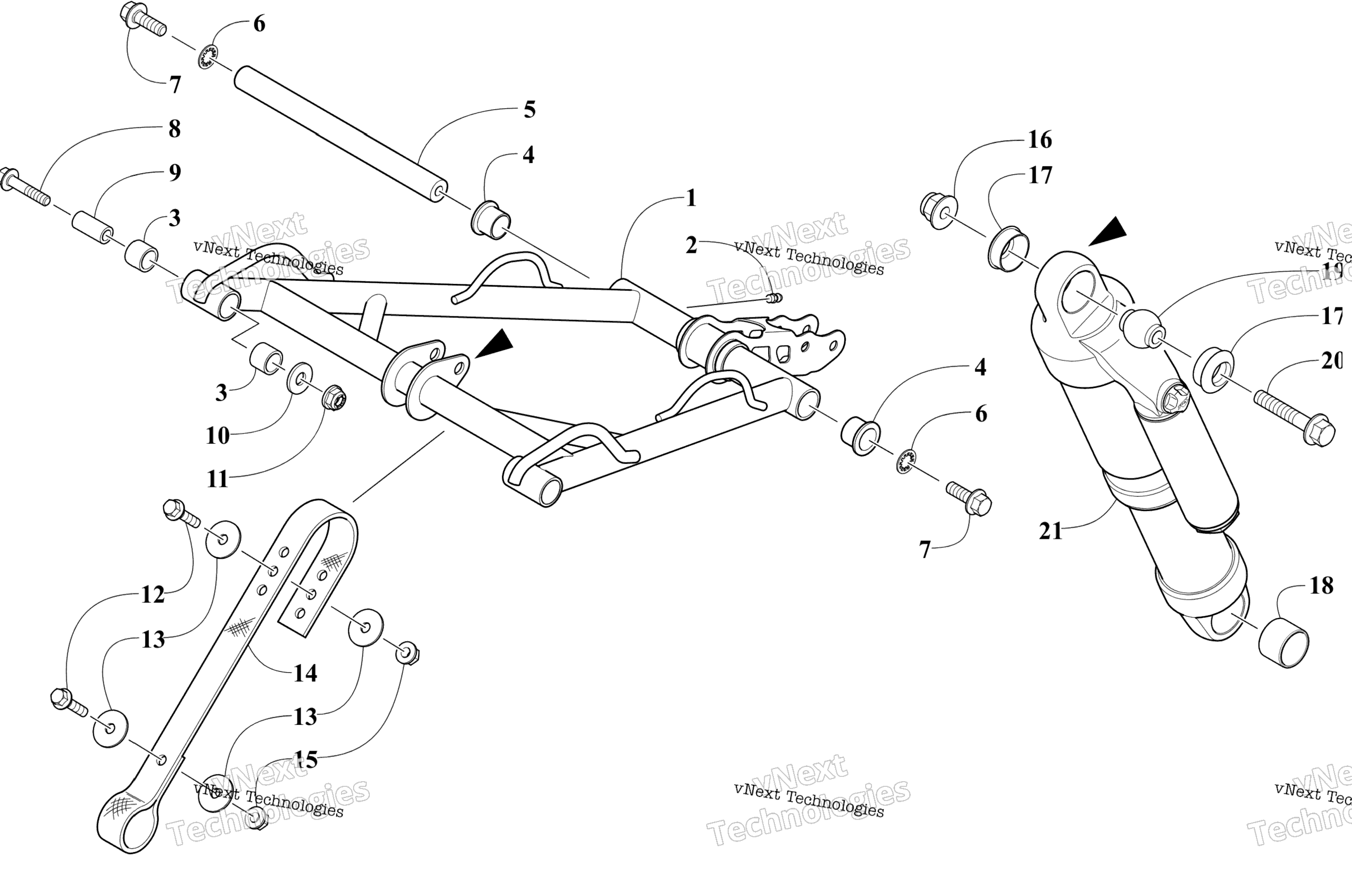

Схема задней части Suspension Front Arm Assembly для M 6000 LTD 153 (S2016M6DPSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension - Black (inc. 2-4) art. 2704-418
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
4
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
5
Axle art. 3604-853
По запросу
6
Шайба Arctic Cat art. 1623-992
от 168 ₽
7
Screw, Cap art. 8413-036
По запросу
8
Болт Arctic Cat art. 8408-065
По запросу
9
Axle art. 3604-665
По запросу
10
Washer art. 8450-163
По запросу
11
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
12
Screw, Cap art. 8408-630
По запросу
13
Washer art. 8450-109
По запросу
14
Стропа подвески Arctic Cat art. 3604-391
По запросу
15
Гайка Arctic Cat art. 8427-602
от 116 ₽
16
Nut, Lock art. 8437-804
По запросу
17
Втулка амортизатора Arctic Cat art. 3603-260
По запросу
18
Bearing art. 3604-906
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
19
Втулка переднего амортизатора Arctic Cat art. 3603-261
По запросу
20
Screw, Cap art. 8413-845
По запросу
21
Shock Absorber art. 3704-130
По запросу
