модель 2016 года
- Модель M 6000
- Код модели M 6000 LTD 153 (S2016M6DPSUSB)

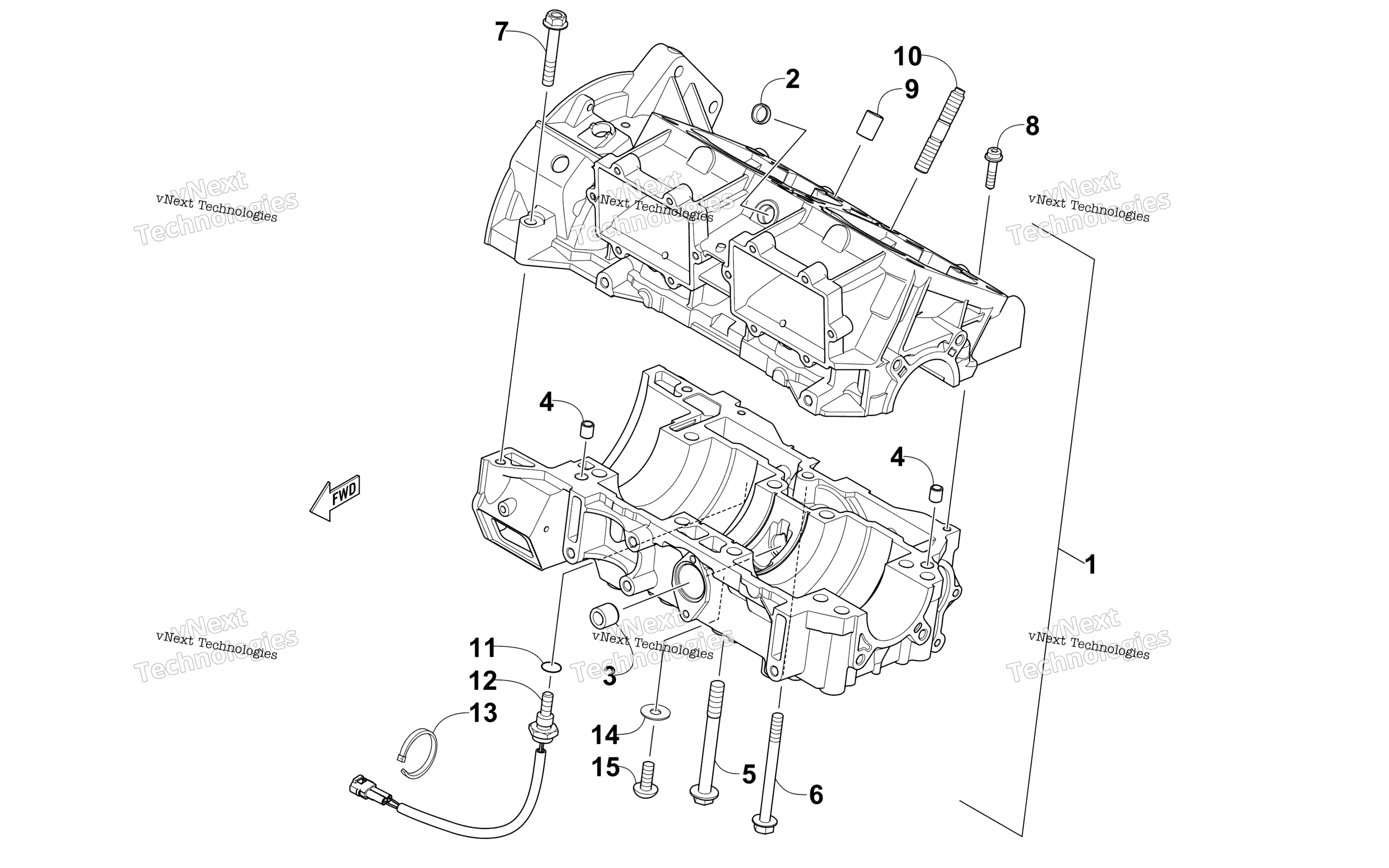

Схема картера Assembly для M 6000 LTD 153 (S2016M6DPSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase (inc. 2-3) art. 1901-001
По запросу
2
Plug art. 0901-013
По запросу
3
Bushing art. 0901-004
По запросу
4
Pin, Dowel art. 0929-003
По запросу
5
Screw, Cap art. 0923-034
По запросу
6
Screw, Cap art. 0923-022
По запросу
7
Screw, Cap art. 0923-012
По запросу
8
Screw, Cap art. 0923-026
По запросу
9
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
10
Bolt, Stud art. 0923-059
По запросу
11
Gasket - Copper art. 0923-057
По запросу
12
Sensor, Engine Coolant Temperature art. 0902-010
По запросу
13
Tie, Cable - 7.6 in. art. 0923-040
По запросу
14
Сальник Arctic Cat art. 0830-155
от 420 ₽
15
Screw, Cap art. 8468-613
По запросу
