модель 2016 года
- Модель M 6000
- Код модели M 6000 LTD 153 (S2016M6DPSUSB)

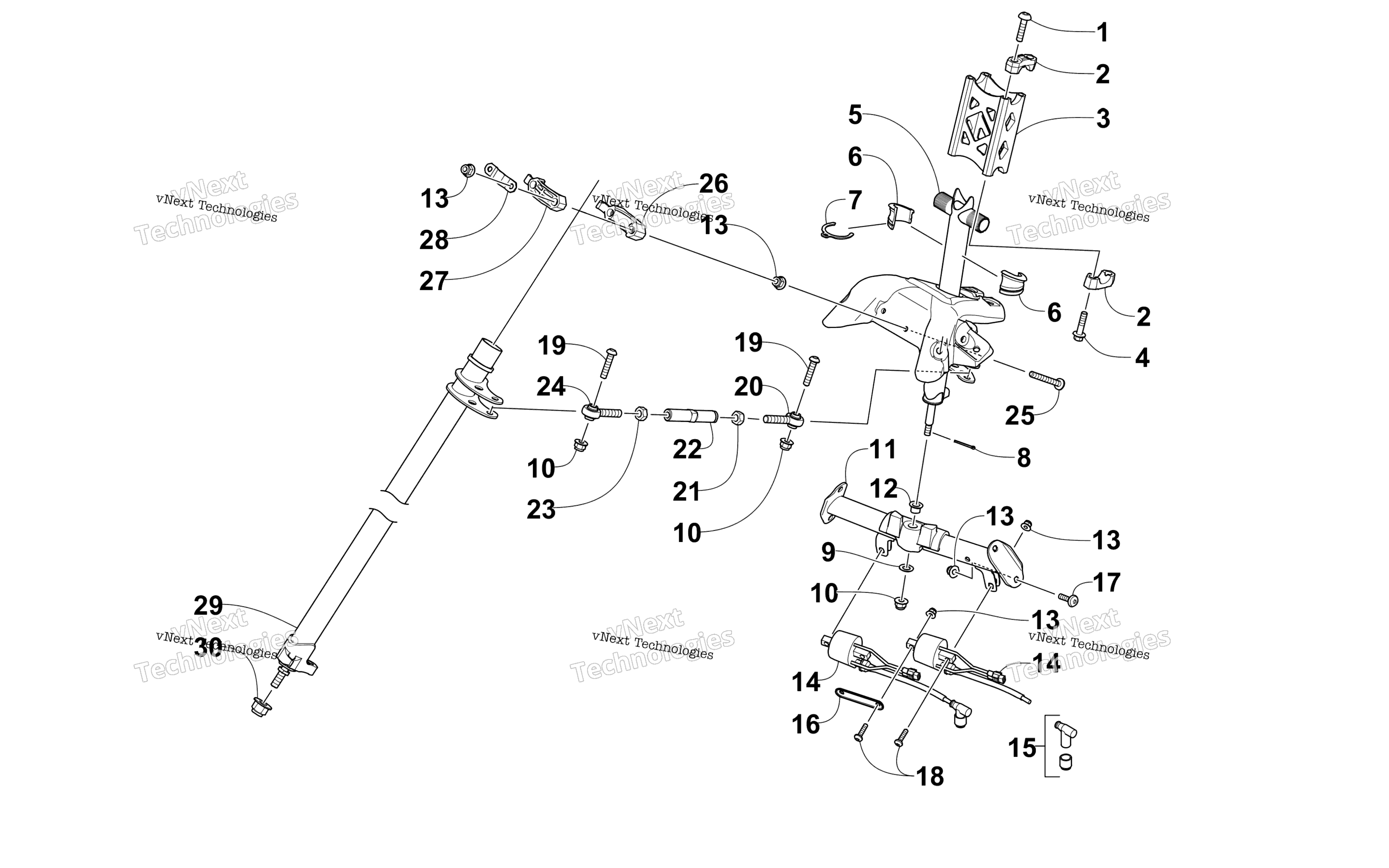

Схема рулевого управления Post Assembly для M 6000 LTD 153 (S2016M6DPSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Machine art. 8477-830
По запросу
2
Cap, Riser Block - Black art. 1705-461
По запросу
3
RISER,4.5 HANDLEBAR-PTD BLK art. 1705-415
По запросу
4
Screw, Cap art. 8408-830
По запросу
5
Post, Steering - Upper - Black art. 1705-395
По запросу
6
Втулка рулевого вала правая Arctic Cat art. 1605-054
от 263 ₽
6
Втулка рулевого вала левая Arctic Cat art. 1605-055
По запросу
7
Ring, Retaining art. 1605-056
По запросу
8
Pin, Cotter art. 0623-175
По запросу
9
Washer, Thrust art. 1605-067
По запросу
10
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
11
Bracket, Steering Support (inc. 12) art. 1705-397
По запросу
12
Bearing art. 1605-057
По запросу
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
Coil, Ignition - Assembly (inc. 15) art. 0902-034
По запросу
15
Cap, Spark Plug art. 3006-367
По запросу
16
Plate, Retaining art. 0608-706
По запросу
17
Screw, Machine art. 8476-625
от 160 ₽
18
Screw, Machine art. 8468-625
По запросу
19
Screw, Machine art. 2623-026
По запросу
20
Рулевой наконечник внутренний ( правая резьба) Arctic Cat art. 1605-032
от 1 608 ₽
21
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
22
Tube, Tie Rod art. 1605-053
По запросу
23
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
24
Ball Joint, Steering - Left-Hand Thread art. 1605-051
от 1 525 ₽
Аналог
1 525 ₽
Требуется 1 шт.
25
Screw, Machine art. 2623-079
По запросу
26
Block, Mounting - Steering Post art. 1605-128
от 2 100 ₽
Аналог
Вкладыши рулевой колонки (усиленные) Arctic Cat / Yamaha
art. SM-08752
3 935 ₽
Требуется 1 шт.
27
Block, Mounting - Steering Post - Upper art. 1605-127
от 2 100 ₽
Аналог
Вкладыши рулевой колонки (усиленные) Arctic Cat / Yamaha
art. SM-08752
3 935 ₽
Требуется 1 шт.
28
Plate, Retaining art. 0605-998
По запросу
29
Post, Steering - Lower art. 1705-524
По запросу
30
Гайка Arctic Cat art. 2623-202
По запросу
