модель 2016 года
- Модель M 6000
- Код модели M 6000 LTD 153 (S2016M6DPSUSB)

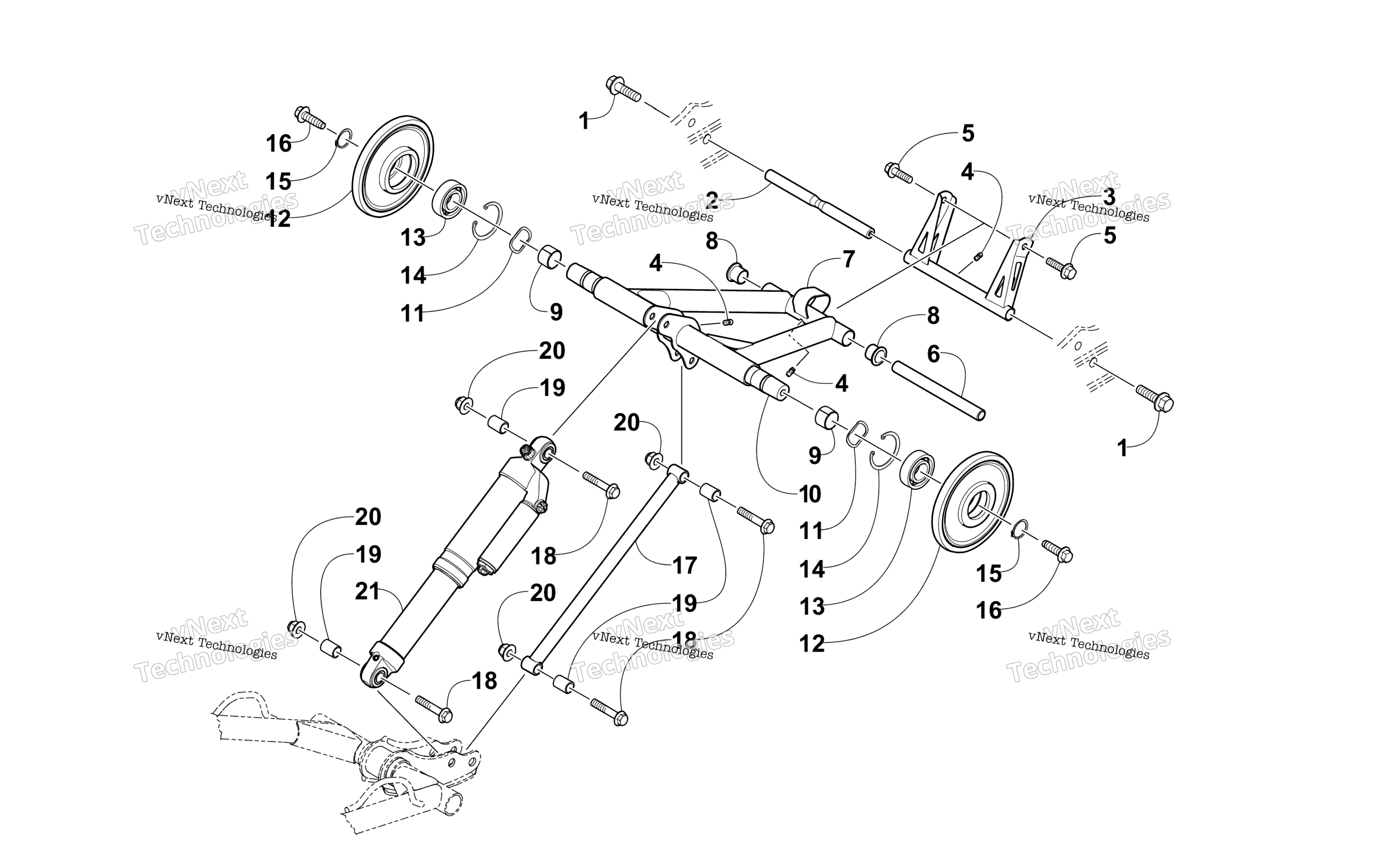

Схема задней части Suspension Rear Arm Assembly для M 6000 LTD 153 (S2016M6DPSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Винт Arctic Cat art. 8408-826
По запросу
2
Axle art. 3604-857
По запросу
3
Arm, Rear - Black (inc. one No. 4) art. 2704-422
По запросу
4
Фиттинг art. 1623-010
По запросу
5
Screw, Cap art. 8413-831
По запросу
6
Axle art. 3604-855
По запросу
7
Arm, Idler - Black (inc. two No. 4 and 8-9) art. 2704-782
По запросу
8
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
9
Втулка задней подвески Arctic Cat art. 2604-852
от 1 491 ₽
10
Axle, Inner Carriage art. 3604-854
По запросу
11
Washer, Wave art. 1623-692
По запросу
12
Ролик подвески 162 мм Arctic Cat art. 2604-699
от 5 778 ₽
Аналог
5 778 ₽
Требуется 2 шт.
13
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
14
Ring, Retaining art. 0123-798
По запросу
15
Ring, Retaining art. 1623-690
По запросу
16
Screw, Cap art. 1623-836
По запросу
17
Link, Rear Shock - Black art. 2704-790
По запросу
18
Screw, Cap art. 8413-845
По запросу
19
Sleeve art. 3604-846
По запросу
20
Nut, Lock art. 8437-804
По запросу
21
Shock Absorber art. 3704-131
По запросу
